鍋屋バイテック会社
・なめらかなエネルギ吸収。リニアな減速。
・一般的なショックアブソーバからのサイズダウンやサイクルタイム短縮による、生産性の向上が可能。
・本体にストッパがあるため、フルストロークでご使用の場合でもストッパが不要です。
・許容偏角：2°（偏角が2°を超える場合はボルトプレサポートPBVをご使用ください。）
・使用可能温度：-10℃～70℃
・H1認証のオイルを使用しているため、クリーンルーム内や食品産業向け設備にも使用できます。
| 材質・仕上げ | ねじ本体：SUS303相当 ピストンロッド：SUS420相当 ロックナット：SUS303相当 ロックヘッド：SUS303相当 プラスティックパッド：TPC |
|---|
468件の型式

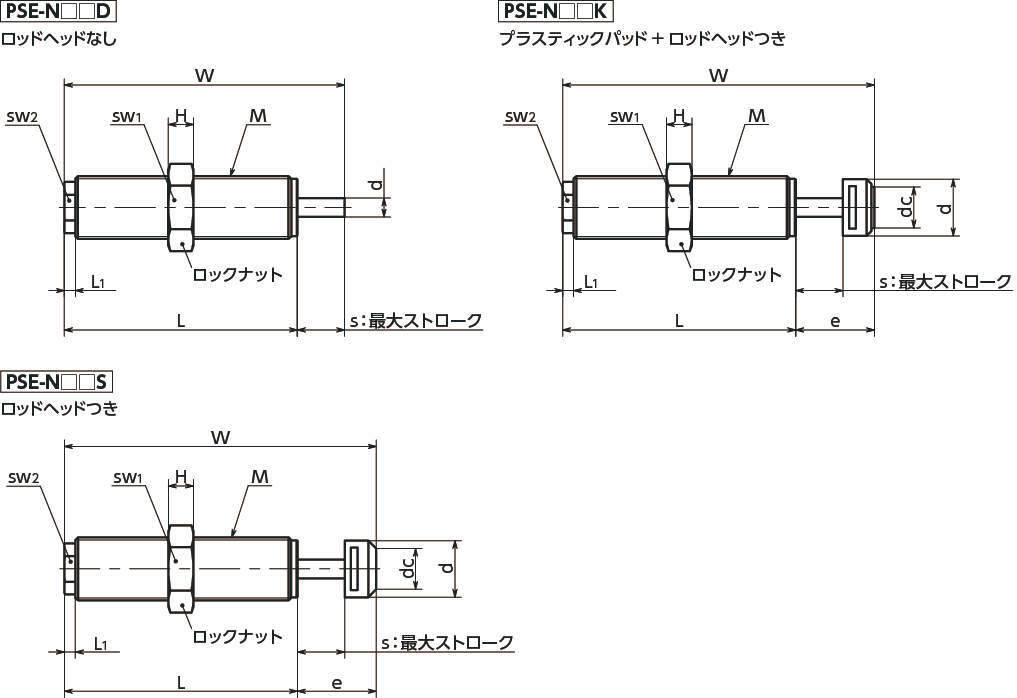

| 型式 | 速度タイプ | 保護機構 |
ロッドヘッドの 有無 |
M(細目) | L | L1 | d | dc | s | e | W | H |
sw1 (二面幅) |
sw2 (二面幅) |
質量 (g) |
最大吸収 エネルギ(J) |
緊急時最大吸収 エネルギ(J) |
時間あたり最大吸収 エネルギ(J/h) |
最大ストロークs(mm) | 衝突速度(m/s) |
許容荷重 (kN) |
ロックナット 最大締めつけトルク(N・m) |
復帰時間 (s) |
復帰力(N) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | min. | max. | min. | max. | ||||||||||||||||||||||
| PSE10-10NSFD-A | 高速用 | フェルト | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 1.8 | 3.5 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NSAD-A | 高速用 | ワイパー | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 1.8 | 3.5 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NMDD-A | 中速用 | 保護構造なし | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 0.8 | 2.2 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NMFD-A | 中速用 | フェルト | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 0.8 | 2.2 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NMAD-A | 中速用 | ワイパー | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 0.8 | 2.2 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NHDD-A | 低速用 | 保護構造なし | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 0.1 | 1.2 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NHFD-A | 低速用 | フェルト | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 0.1 | 1.2 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NHAD-A | 低速用 | ワイパー | なし | M10 | 1.0 | 46.5 | 2.5 | 2.5 | - | 6 | - | 54.5 | 4 | 13 | 7 | 19 | 3 | 3 | 22000 | 8 | 0.1 | 1.2 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NWDS-A | 超高速用 | 保護構造なし | ロッドヘッドつき | M10 | 1.0 | 46.5 | 2.5 | 8.5 | 6 | 8 | 14.5 | 61 | 4 | 13 | 7 | 21 | 3 | 3 | 22000 | 8 | 3 | 5 | 2 | 5 | 0.15 | 2 | 4 |
| PSE10-10NWFS-A | 超高速用 | フェルト | ロッドヘッドつき | M10 | 1.0 | 46.5 | 2.5 | 8.5 | 6 | 8 | 14.5 | 61 | 4 | 13 | 7 | 21 | 3 | 3 | 22000 | 8 | 3 | 5 | 2 | 5 | 0.15 | 2 | 4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PSE10-10NSFD-A | PSE10-10NSFD-A | P | 15,300 | - | - |
| PSE10-10NSAD-A | PSE10-10NSAD-A | P | 15,200 | - | - |
| PSE10-10NMDD-A | PSE10-10NMDD-A | P | 14,300 | - | - |
| PSE10-10NMFD-A | PSE10-10NMFD-A | P | 15,300 | - | - |
| PSE10-10NMAD-A | PSE10-10NMAD-A | P | 15,200 | - | - |
| PSE10-10NHDD-A | PSE10-10NHDD-A | P | 14,300 | - | - |
| PSE10-10NHFD-A | PSE10-10NHFD-A | P | 15,300 | - | - |
| PSE10-10NHAD-A | PSE10-10NHAD-A | P | 15,200 | - | - |
| PSE10-10NWDS-A | PSE10-10NWDS-A | P | 16,100 | - | - |
| PSE10-10NWFS-A | PSE10-10NWFS-A | P | 17,100 | - | - |
