ネジコム(薄板固定用)｜座金組込み十字穴付きなべ小ねじ SNPI3-SUC

SNPI3-SUC

  • SNPI3-SUC

・スティール製の薄板固定用座金組込み十字穴付きなべ小ねじ。
・ねじに旧JISの平座金とばね座金が組み込まれており、脱落の心配がありません。(座金の略称：P=3)
・通常の座金組込みねじに比べ、不完全ねじ部を短くすることで薄板の締結を可能にしています。締結可能な板厚は通常の座金組込みねじの半分以下です。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・寸法・材質・頭部形状など、特殊仕様の薄板固定用ボルトも製作いたします。お問い合わせください。

＜用途＞
・外装パネル/半導体製造装置/機器・装置構造体/海洋機器/一般産業機械機器・装置の省スペース化

#ボルト・ナット・ワッシャー

共通仕様

ねじ本体 SWCH10R
三価クロメート処理
ねじ本体強度区分 4.8
平座金 SWRH62
三価クロメート処理
ばね座金 SPCC
三価クロメート処理

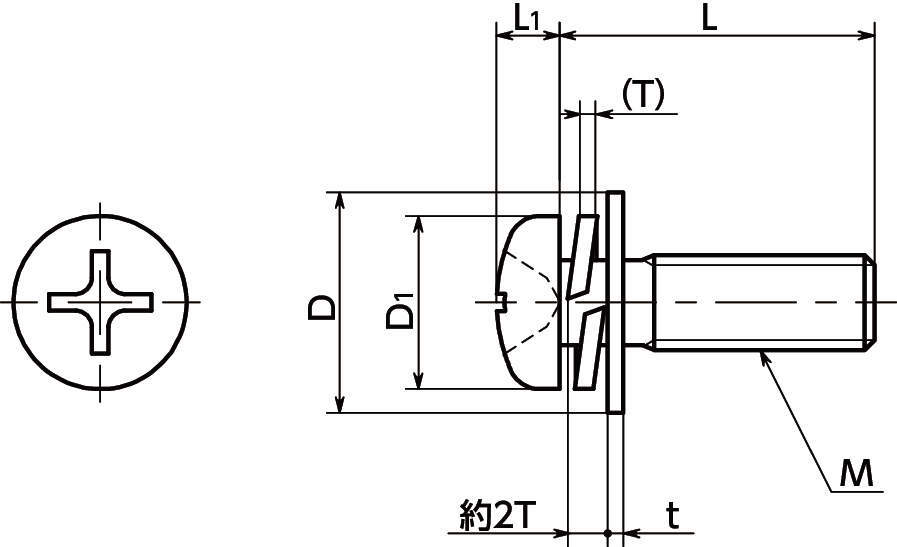

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 13件中 1-10件

  • 表示件数

13件の型式

  • SNPI3-SUC

型式 M(並目) L
(mm)		 D1
(mm)		 D
(mm)		 L1
(mm)		 t
(mm)		 T(約)
(mm)		 十字穴の
番号		 締結可能
最小板厚
mm)		 1袋
入り数		 質量
(g)
ねじの呼び ピッチ
SNPI3-M3-5-SUC M3 0.5 5 5.5 8 2 0.5 0.7 2 0.8 50 0.62
SNPI3-M3-6-SUC M3 0.5 6 5.5 8 2 0.5 0.7 2 0.8 50 0.7
SNPI3-M3-8-SUC M3 0.5 8 5.5 8 2 0.5 0.7 2 0.8 50 0.79
SNPI3-M3-10-SUC M3 0.5 10 5.5 8 2 0.5 0.7 2 0.8 50 0.87
SNPI3-M4-6-SUC M4 0.7 6 7 10 2.6 0.8 1 2 1.1 50 1.5
SNPI3-M4-8-SUC M4 0.7 8 7 10 2.6 0.8 1 2 1.1 50 1.6
SNPI3-M4-10-SUC M4 0.7 10 7 10 2.6 0.8 1 2 1.1 50 1.8
SNPI3-M4-12-SUC M4 0.7 12 7 10 2.6 0.8 1 2 1.1 50 1.9
SNPI3-M5-8-SUC M5 0.8 8 9 12 3.3 0.8 1.3 2 1.2 20 2.9
SNPI3-M5-10-SUC M5 0.8 10 9 12 3.3 0.8 1.3 2 1.2 20 3.2
