リニアクランパ・ズィー LKP
リニアクランパ・ズィー LKP
・スリムタイプ。
・テーブルの保持・位置ぎめ・びびり防止に。
・常時開（Normally Open)タイプです。
空気圧供給時：リニアガイドウェイのレールをクランプします。
空気圧排出時：クランプを開放します。
・コンパクト設計
・既存システムへの組付けも容易です。リニアガイドウェイのレールの 延長、テーブルサイズの変更など、設計変更を不要です。
| 制御方式 | 空気圧・常時閉 |
|---|---|
| 開放圧力 | 最低使用圧力0.3MPa 最高使用圧力0.65MPa |
| レスポンスタイム | max.0.06s |
| 使用温度 | 0℃～70℃ |
| ブレーキ寿命 | 500万回 |
| 適用レールの呼び | #15～#55 |
53件の型式
リニアクランパ・ズィー LKP

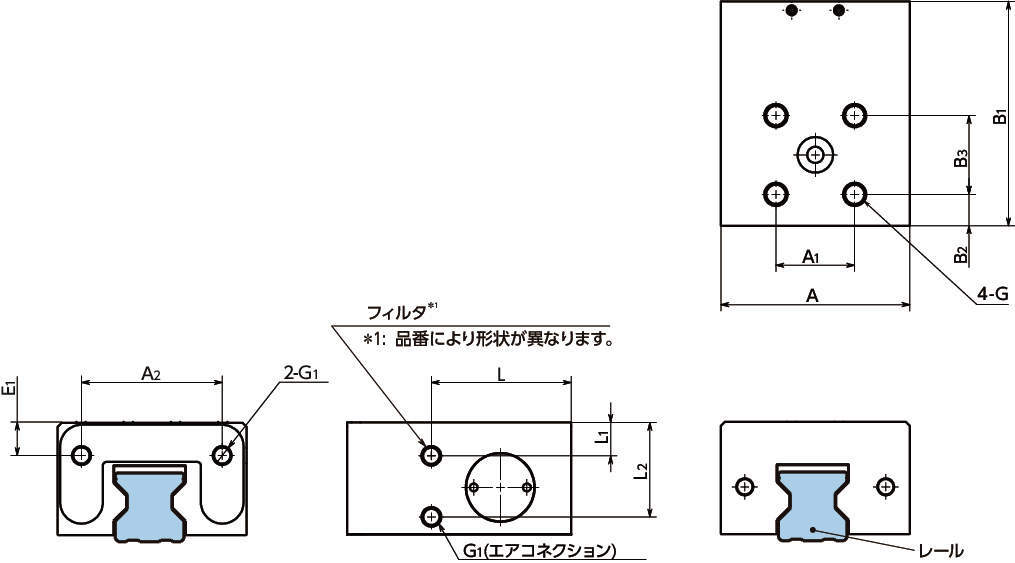

| 型式 |
保持力 (N) |
A | A1 | A2 | B1 | B2 | B3 | E1 | G/深さ | G1 | L | L1 | L2 |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKP-1501-AS2 | 550 | 34 | 15 | - | 49 | 8.5 | 15 | - | M4/4.5 | M3 | 31.5 | 4.5 | 17 | 0.14 |
| LKP-1505-AS2 | 550 | 34 | 15 | - | 49 | 8.5 | 15 | - | M4/4.5 | Ｍ3 | 31.5 | 4.5 | 17 | 0.15 |
| LKP-2001-AS2-A | 850 | 44 | 20 | 32 | 52 | 7 | 20 | 7 | M5/5.5 | Ｍ3 | 33.5 | 4.5 | 20.5 | 0.23 |
| LKP-2002-BS2-A | 850 | 44 | 20 | 32 | 52 | 7 | 20 | 7 | M5/5.5 | Ｍ3 | 33.5 | 4.5 | 20.5 | 0.23 |
| LKP-2005-AS2-A | 850 | 44 | 20 | 32 | 52 | 7 | 20 | 7 | M5/5.5 | Ｍ3 | 33.5 | 4.5 | 20.5 | 0.23 |
| LKP-2014-DS2-A | 1100 | 44 | 20 | 32 | 52 | 7 | 20 | 7 | M5/5.5 | M3 | 33.5 | 4.5 | 20.5 | 0.23 |
| LKP-2501-AS2-A | 1100 | 48 | 20 | 35.75 | 57 | 8 | 20 | 8.5 | M6/6.0 | M5 | 35.5 | 8.5 | 24 | 0.33 |
| LKP-2502-BS2-A | 1100 | 48 | 20 | 35.75 | 57 | 8 | 20 | 8.5 | M6/6.0 | M5 | 35.5 | 8.5 | 24 | 0.33 |
| LKP-2502-DS2-A | 1100 | 48 | 20 | 35.75 | 57 | 8 | 20 | 8.5 | M6/6.0 | M5 | 35.5 | 8.5 | 24 | 0.33 |
| LKP-2504-FS2-A | 1100 | 48 | 20 | 35.75 | 57 | 8 | 20 | 8.5 | M6/6.0 | M5 | 35.5 | 8.5 | 24 | 0.33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LKP-1501-AS2 | LKP-1501-AS2 | P | 184,000 | - | - |
| LKP-1505-AS2 | LKP-1505-AS2 | P | 184,000 | - | - |
| LKP-2001-AS2-A | LKP-2001-AS2-A | P | 199,000 | - | - |
| LKP-2002-BS2-A | LKP-2002-BS2-A | P | 230,000 | - | - |
| LKP-2005-AS2-A | LKP-2005-AS2-A | P | 230,000 | - | - |
| LKP-2014-DS2-A | LKP-2014-DS2-A | P | 230,000 | - | - |
| LKP-2501-AS2-A | LKP-2501-AS2-A | P | 213,000 | - | - |
| LKP-2502-BS2-A | LKP-2502-BS2-A | P | 245,000 | - | - |
| LKP-2502-DS2-A | LKP-2502-DS2-A | P | 245,000 | - | - |
| LKP-2504-FS2-A | LKP-2504-FS2-A | P | 245,000 | - | - |
