リニアクランパ・ズィー LBHS
リニアクランパ・ズィー LBHS
・油圧制御
・超重荷重用
・スリムタイプ
・部品数を削減し、高剛性を実現
・保持力：1300～1500Ｎ
・ブレーキ機構つき
緊急用ブレーキとして使用できます。システムのシャットダウン時に 油圧供給をストップする制御装置と組み合わせてご使用ください。
・常時閉（Normaiiy Closed)タイプです。
油圧供給時；クランプを開放します。
油圧開放時：リニアガイドウェイのレールをクランプします。
・品番の末尾記号が「A」の商品は、シールつきです。
| 制御方式 | 油圧・常時閉 |
|---|---|
| 開放圧力 | 12MPa～13MPa |
| レスポンスタイム | max0.08s |
| クランプ寿命 | 50万回 |
| ブレーキ寿命 | 500回 |
| 使用温度 | -10℃～70℃ |
| 適用レールの呼び | ＃20～＃65 |
79件の型式
リニアクランパ・ズィー LBHS

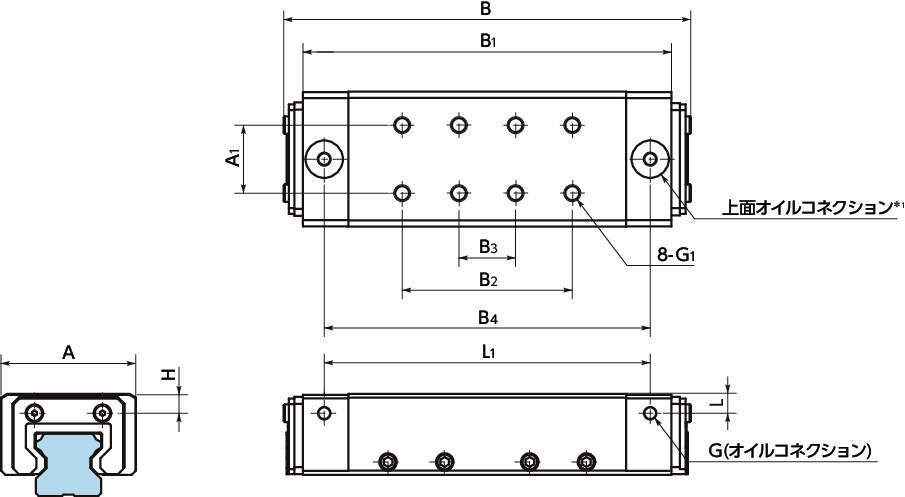

| 型式 |
保持力 (N) |
シール | A | A1 | B | B1 | B2 | B3 | B4 | G | G1 | H | L | L1 |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LBHS-2001-AS2 | 1300 | なし | 43.8 | 22 | max.123 | 110 | 48 | 16 | 95 | M5×0.8 | M5 | 4.2 | 6.4 | 95 | 0.6 |
| LBHS-2001-AS2-A | 1300 | あり | 43.8 | 22 | max.123 | 110 | 48 | 16 | 95 | M5×0.8 | M5 | 4.2 | 6.4 | 95 | 0.6 |
| LBHS-2001-CS2 | 1300 | なし | 43.8 | 22 | max.123 | 110 | 48 | 16 | 95 | M5×0.8 | M5 | 4.2 | 6.4 | 95 | 0.6 |
| LBHS-2005-AS2 | 1300 | なし | 43.8 | 22 | max.125.6 | 110 | 48 | 16 | 95 | M5×0.8 | M5 | 4.2 | 6.4 | 95 | 0.6 |
| LBHS-2005-AS2-A | 1300 | あり | 43.8 | 22 | max.125.6 | 110 | 48 | 16 | 95 | M5×0.8 | M5 | 4.2 | 6.4 | 95 | 0.6 |
| LBHS-2012-ES2 | 1300 | なし | 43.8 | 22 | max.123 | 110 | 48 | 16 | 95 | M5×0.8 | M5 | 4.2 | 6.4 | 95 | 0.6 |
| LBHS-2501-AS2 | 2000 | なし | 47.6 | 24 | max.143.6 | 130 | 60 | 20 | 115 | M5×0.8 | M6 | 5 | 6.8 | 115 | 1 |
| LBHS-2501-AS2-A | 2000 | あり | 47.6 | 24 | max.143.6 | 130 | 60 | 20 | 115 | M5×0.8 | M6 | 5 | 6.8 | 115 | 1 |
| LBHS-2501-CS2 | 2000 | なし | 47.6 | 24 | max.146.2 | 130 | 60 | 20 | 115 | M5×0.8 | M6 | 5 | 6.8 | 115 | 1 |
| LBHS-2501-CS2-A | 2000 | あり | 47.6 | 24 | max.146.2 | 130 | 60 | 20 | 115 | M5×0.8 | M6 | 5 | 6.8 | 115 | 1 |
・保持力(N)：最高使用圧力のときの値です。 ・G<sub>2</sub>：G1の内径です。 ・G<sub>3</sub>：下方向から固定する場合のねじの呼びです。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LBHS-2001-AS2 | LBHS-2001-AS2 | P | 469,000 | - | - |
| LBHS-2001-AS2-A | LBHS-2001-AS2-A | P | 492,000 | - | - |
| LBHS-2001-CS2 | LBHS-2001-CS2 | P | 469,000 | - | - |
| LBHS-2005-AS2 | LBHS-2005-AS2 | P | 469,000 | - | - |
| LBHS-2005-AS2-A | LBHS-2005-AS2-A | P | 492,000 | - | - |
| LBHS-2012-ES2 | LBHS-2012-ES2 | P | 492,000 | - | - |
| LBHS-2501-AS2 | LBHS-2501-AS2 | P | 497,000 | - | - |
| LBHS-2501-AS2-A | LBHS-2501-AS2-A | P | 520,000 | - | - |
| LBHS-2501-CS2 | LBHS-2501-CS2 | P | 497,000 | - | - |
| LBHS-2501-CS2-A | LBHS-2501-CS2-A | P | 520,000 | - | - |
