PLBHリニアクランパ・ズィー用アダプタプレート
-
![]()
PLBHリニアクランパ・ズィー用アダプタプレート
LBHSの高さをキャリッジの高さに揃えるためのプレートです。
共通仕様
| 本体材質・仕上げ | S235JR |
|---|---|
| Oリング | FKM |
| カッティングリング | 16MnCrSPb5 |
鍋屋バイテック会社
リニアガイド用ブレーキ・クランプ機構｜アダプタプレート PLBH
詳細仕様
6件の型式
-

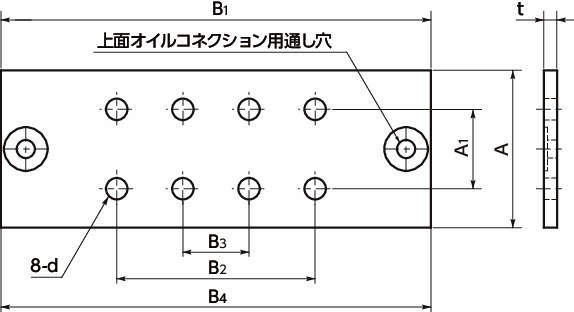

リニアクランパ・ズィー用アダプタプレート PLBH
| 型式 | A | A1 | B1 | B2 | B3 | B4 | t |
d(通し穴) 適用ねじ サイズ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| PLBH-25-4 | 47.6 | 24 | 130 | 60 | 20 | 115 | 4 | M6 | 0.18 |
| PLBH-30-3 | 59.5 | 28 | 180 | 111 | 37 | 165 | 3 | M8 | 0.24 |
| PLBH-35-7 | 69.5 | 32 | 190 | 120 | 40 | 175 | 7 | M8 | 0.69 |
| PLBH-45-10 | 85.6 | 44 | 210 | 130 | 44 | 195 | 10 | M10 | 1.4 |
| PLBH-55-10 | 99.5 | 50 | 256 | 154 | 60 | 238 | 10 | M10 | 2 |
| PLBH-65-10 | 125.5 | 50 | 276 | 160 | 60 | 258 | 10 | M10 | 2.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PLBH-25-4 | PLBH-25-4 | P | 8,940 | - | - |
| PLBH-30-3 | PLBH-30-3 | P | 9,710 | - | - |
| PLBH-35-7 | PLBH-35-7 | P | 12,400 | - | - |
| PLBH-45-10 | PLBH-45-10 | P | 14,600 | - | - |
| PLBH-55-10 | PLBH-55-10 | P | 15,900 | - | - |
| PLBH-65-10 | PLBH-65-10 | P | 17,000 | - | - |
