オイルゲージ｜オイルレベルウィンドウ (テーパねじタイプ) QLGML・GLGMH

QLGML／GLGMH

  • QLGML／GLGMH

・管用テーパねじタイプのオイルレベルウィンドウ。
・本体は真鍮製。
・管用テーパねじとアメリカ管用テーパねじを標準化。ねじサイズのバリエーションが豊富です。
QLGML-R、QLGMH-R　−　管用テーパねじ
QLGML-NPT、QLGMH-NPT　−　アメリカ管用テーパねじ
・リフレクタつきは、オイルレベルの確認が容易になります。
・本体とウィンドウの間にOリングを使用することで、気密性を高めています。
・配管用シールテープと共にご使用ください。

#オイルゲージ
#丸型オイルゲージ

共通仕様

本体材質 全種＝真鍮
リフレクタ材質 QLGML-A／QLGMH-A＝ポリサルフォン
ウィンドウ材質 QLGML-A／QLGML-B＝フロートガラス
QLGMH-A／QLGMH-B＝特殊フロートガラス
Oリング材質 QLGML-A／QLGML-B＝NBR(ニトリルゴム・黒)
QLGMH-A／QLGMH-B＝FPM(VITON　フッ素ゴム・緑)

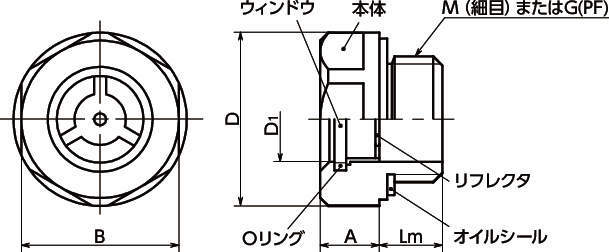

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 40件中 11-20件

  • 表示件数

40件の型式

  • QLGML／GLGMH

型式 使用可能温度 タイプ ねじタイプ D1 R(PT)
おねじの呼び		 NP
Tねじの呼び		 Lm C B A a
基準長さ		 D2
aにおけるおねじの外径		 Rp(PS)
めねじの呼び		 L
有効ねじ部長さ		 P
ねじピッチ		 質量
(g)
QLGML-11-R3/8-B 100℃ リフレクタなし 管用テーパねじ 11 R3/8 - 13 22 19 6 6.4 16.7 Rp3/8 10.1 1.34 19
QLGML-14-R1/2-B 100℃ リフレクタなし 管用テーパねじ 14 R1/2 - 17 27.5 24 7 8.2 21 Rp1/2 13.2 1.81 33
QLGML-18-R3/4-B 100℃ リフレクタなし 管用テーパねじ 18 R3/4 - 18 31 27 8 9.5 26.4 Rp3/4 14.5 1.81 50
QLGML-24-R1-B 100℃ リフレクタなし 管用テーパねじ 24 R1 - 21 40.5 36 9 10.4 33.2 Rp1 16.8 2.3 92
QLGML-32-R11/4-B 100℃ リフレクタなし 管用テーパねじ 32 R1-1/4 - 24 53 46 9 12.7 42 Rp1-1/4 19.1 2.3 140
QLGMH-11-R3/8-B 180℃ リフレクタなし 管用テーパねじ 11 R3/8 - 13 22 19 6 6.4 16.7 Rp3/8 10.1 1.34 19
QLGMH-14-R1/2-B 180℃ リフレクタなし 管用テーパねじ 14 R1/2 - 17 27.5 24 7 8.2 21 Rp1/2 13.2 1.81 33
QLGMH-18-R3/4-B 180℃ リフレクタなし 管用テーパねじ 18 R3/4 - 18 31 27 8 9.5 26.4 Rp3/4 14.5 1.81 50
QLGMH-24-R1-B 180℃ リフレクタなし 管用テーパねじ 24 R1 - 21 40.5 36 9 10.4 33.2 Rp1 16.8 2.3 92
QLGMH-32-R11/4-B 180℃ リフレクタなし 管用テーパねじ 32 R1-1/4 - 24 53 46 9 12.7 42 Rp1-1/4 19.1 2.3 140

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
QLGML-11-R3/8-B QLGML-11-R3/8-B P 1,910 - 10日間
QLGML-14-R1/2-B QLGML-14-R1/2-B P 2,200 - 10日間
QLGML-18-R3/4-B QLGML-18-R3/4-B P 2,730 - 10日間
QLGML-24-R1-B QLGML-24-R1-B P 4,070 - 10日間
QLGML-32-R11/4-B QLGML-32-R11/4-B P 5,740 - 10日間
QLGMH-11-R3/8-B QLGMH-11-R3/8-B P 2,330 - 10日間
QLGMH-14-R1/2-B QLGMH-14-R1/2-B P 2,610 - 10日間
QLGMH-18-R3/4-B QLGMH-18-R3/4-B P 3,300 - 10日間
QLGMH-24-R1-B QLGMH-24-R1-B P 4,660 - 10日間
QLGMH-32-R11/4-B QLGMH-32-R11/4-B P 6,580 - 10日間
