SCS-F-F
SCS-F-F
・ねじ込み量の微調整tが容易な細目ねじタイプのクランピングスクリュー。
・平面ボールによる面接触。ワークを傷つけません。
・ボールは9°までフレキシブルに回転。反転防止機構により、つねにボールの平面部で確実にクランプします。
・ツールホルダの止めねじや圧力ピース・ストッパなどに。
| 本体 | SCM435、四三酸化鉄皮膜(黒) |
|---|---|
| ボール | SUJ2(硬度55～60HRC) |
15件の型式
SCS-F-F

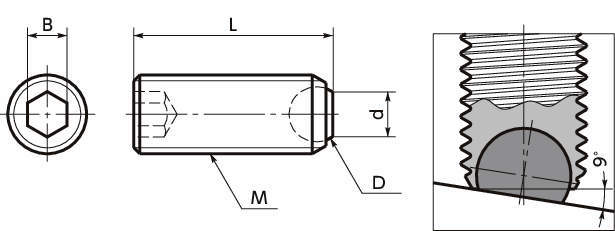

| 型式 | M(細目) | L | D | d | B |
許容荷重 (N) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SCS-M10F-25-F | M10 | 1 | 25 | 7 | 6 | 5 | 24000 | 11 |
| SCS-M10F-35-F | M10 | 1 | 35 | 7 | 6 | 5 | 24000 | 16 |
| SCS-M12F-20-F | M12 | 1.5 | 20 | 8.5 | 7.2 | 6 | 30000 | 12.5 |
| SCS-M12F-30-F | M12 | 1.5 | 30 | 8.5 | 7.2 | 6 | 30000 | 20 |
| SCS-M12F-40-F | M12 | 1.5 | 40 | 8.5 | 7.2 | 6 | 30000 | 28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCS-M10F-25-F | SCS-M10F-25-F | P | 800 | - | 在庫品 |
| SCS-M10F-35-F | SCS-M10F-35-F | P | 840 | - | 在庫品 |
| SCS-M12F-20-F | SCS-M12F-20-F | P | 990 | - | 在庫品 |
| SCS-M12F-30-F | SCS-M12F-30-F | P | 1,070 | - | 在庫品 |
| SCS-M12F-40-F | SCS-M12F-40-F | P | 1,170 | - | 在庫品 |
