SGT-STP
SGT-STP
・スラストパッドつきグラブスクリュー。
・ワークの締めつけ、位置決め、ストッパなどの用途に。
・スラストパッドはグラブスクリューに対して5°まで傾きます。
ワークがグラブスクリューに対して傾いている場合に効果的です。
・グラブスクリューとスラストパッドは、組みつけ前の状態で出荷します。組みつけ方法を参考にグラススクリューとスラストパッドを組みつけてご使用ください。
| グラブスクリュー | S45C相当、先端部焼き入れ 四酸化鉄皮膜（黒） |
|---|---|
| スラストパッド | SUM22L、浸炭焼入れ 四三酸化鉄皮膜（黒） |
46件の型式
SGT-STP

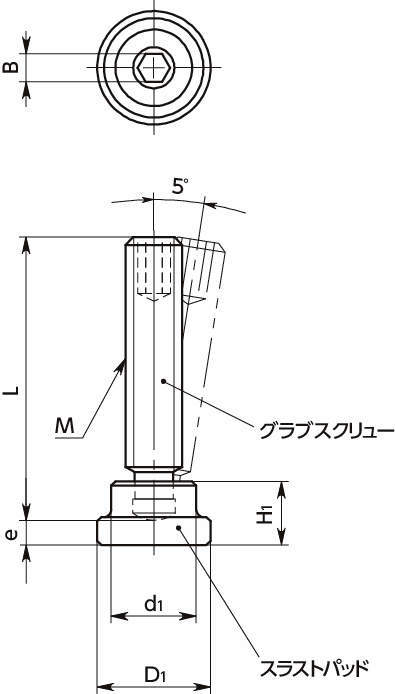

| 型式 | M(並目) | D1 | d1 | H1 | e | B | L | |
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SGT-M10-60-STP25 | M10 | 1.5 | 25 | 18 | 13 | 4.5 | 5 | 60 |
| SGT-M10-65-STP25 | M10 | 1.5 | 25 | 18 | 13 | 4.5 | 5 | 65 |
| SGT-M10-80-STP25 | M10 | 1.5 | 25 | 18 | 13 | 4.5 | 5 | 80 |
| SGT-M12-50-STP20 | M12 | 1.75 | 20 | 15 | 11 | 3.6 | 6 | 50 |
| SGT-M12-60-STP20 | M12 | 1.75 | 20 | 15 | 11 | 3.6 | 6 | 60 |
| SGT-M12-65-STP20 | M12 | 1.75 | 20 | 15 | 11 | 3.6 | 6 | 65 |
| SGT-M12-70-STP20 | M12 | 1.75 | 20 | 15 | 11 | 3.6 | 6 | 70 |
| SGT-M12-80-STP20 | M12 | 1.75 | 20 | 15 | 11 | 3.6 | 6 | 80 |
| SGT-M12-100-STP20 | M12 | 1.75 | 20 | 15 | 11 | 3.6 | 6 | 100 |
| SGT-M12-50-STP25 | M12 | 1.75 | 25 | 18 | 13 | 4.5 | 6 | 50 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SGT-M10-60-STP25 | SGT-M10-60-STP25 | P | 1,200 | - | 在庫品 |
| SGT-M10-65-STP25 | SGT-M10-65-STP25 | P | 1,280 | - | 在庫品 |
| SGT-M10-80-STP25 | SGT-M10-80-STP25 | P | 1,310 | - | 在庫品 |
| SGT-M12-50-STP20 | SGT-M12-50-STP20 | P | 1,140 | - | 在庫品 |
| SGT-M12-60-STP20 | SGT-M12-60-STP20 | P | 1,140 | - | 在庫品 |
| SGT-M12-65-STP20 | SGT-M12-65-STP20 | P | 1,200 | - | 在庫品 |
| SGT-M12-70-STP20 | SGT-M12-70-STP20 | P | 1,260 | - | 在庫品 |
| SGT-M12-80-STP20 | SGT-M12-80-STP20 | P | 1,300 | - | 在庫品 |
| SGT-M12-100-STP20 | SGT-M12-100-STP20 | P | 1,360 | - | 在庫品 |
| SGT-M12-50-STP25 | SGT-M12-50-STP25 | P | 1,260 | - | 在庫品 |
