FGBA-ES
FGBA-ES
FGBA-ES/FGBAS-ES
・取りつけ用のねじを組み込んだゴム製バンパ。機器、装置への取りつけが容易です。
・片側めねじ・片側おねじタイプ。
・モータ・コンプレッサ・ポンプ、それらを内蔵する装置など、振動を発生する機器の取りつけに適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にして選定してください。

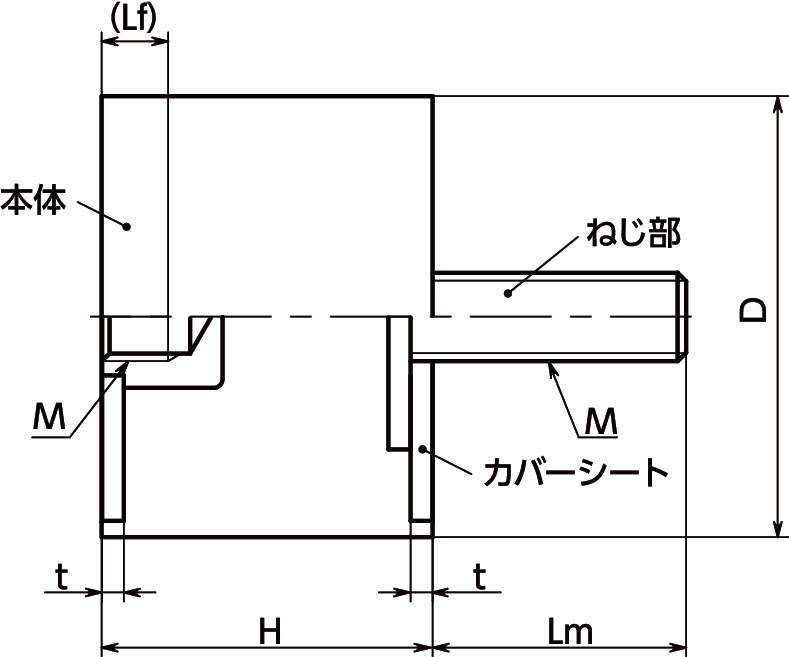

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール 三価クロメート処理 |
| カバーシート | スティール 三価クロメート処理 |
120件の型式
FGBA-ES
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lm (mm) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||
| FGBA-30-15-M8-ES-70 | 30 | 15 | M8 | 1.25 | 20 | 8 | 2 | A70 | 880 | 3300 | 3.75 | 37 |
| FGBA-30-20-M8-ES-40 | 30 | 20 | M8 | 1.25 | 20 | 8 | 2 | A40 | 155 | 770 | 5 | 41 |
| FGBA-30-20-M8-ES-55 | 30 | 20 | M8 | 1.25 | 20 | 8 | 2 | A55 | 215 | 1070 | 5 | 41 |
| FGBA-30-20-M8-ES-70 | 30 | 20 | M8 | 1.25 | 20 | 8 | 2 | A70 | 450 | 2260 | 5 | 41 |
| FGBA-30-30-M8-ES-40 | 30 | 30 | M8 | 1.25 | 20 | 8 | 2 | A40 | 65 | 500 | 7.5 | 49 |
| FGBA-30-30-M8-ES-55 | 30 | 30 | M8 | 1.25 | 20 | 8 | 2 | A55 | 140 | 1055 | 7.5 | 49 |
| FGBA-30-30-M8-ES-70 | 30 | 30 | M8 | 1.25 | 20 | 8 | 2 | A70 | 260 | 490 | 2 | 49 |
| FGBA-30-40-M8-ES-40 | 30 | 40 | M8 | 1.25 | 20 | 8 | 2 | A40 | 65 | 630 | 10 | 55 |
| FGBA-30-40-M8-ES-55 | 30 | 40 | M8 | 1.25 | 20 | 8 | 2 | A55 | 95 | 930 | 10 | 55 |
| FGBA-30-40-M8-ES-70 | 30 | 40 | M8 | 1.25 | 20 | 8 | 2 | A70 | 200 | 2000 | 10 | 55 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBA-30-15-M8-ES-70 | FGBA-30-15-M8-ES-70 | P | 500 | - | - |
| FGBA-30-20-M8-ES-40 | FGBA-30-20-M8-ES-40 | P | 530 | - | - |
| FGBA-30-20-M8-ES-55 | FGBA-30-20-M8-ES-55 | P | 530 | - | - |
| FGBA-30-20-M8-ES-70 | FGBA-30-20-M8-ES-70 | P | 530 | - | - |
| FGBA-30-30-M8-ES-40 | FGBA-30-30-M8-ES-40 | P | 610 | - | - |
| FGBA-30-30-M8-ES-55 | FGBA-30-30-M8-ES-55 | P | 440 | - | 在庫品 |
| FGBA-30-30-M8-ES-70 | FGBA-30-30-M8-ES-70 | P | 610 | - | - |
| FGBA-30-40-M8-ES-40 | FGBA-30-40-M8-ES-40 | P | 720 | - | - |
| FGBA-30-40-M8-ES-55 | FGBA-30-40-M8-ES-55 | P | 720 | - | - |
| FGBA-30-40-M8-ES-70 | FGBA-30-40-M8-ES-70 | P | 720 | - | - |
