FGBA-SS
FGBA-SS
FGBA-SS/FGBAS-SS
・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置からの取りつけが容易です。
・両側おねじタイプ。
・モータ・コンプレッサ・ポンプ、それらを内蔵するＲ装置など、振動を発生させる機器の取りつけに適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にして選定してください。

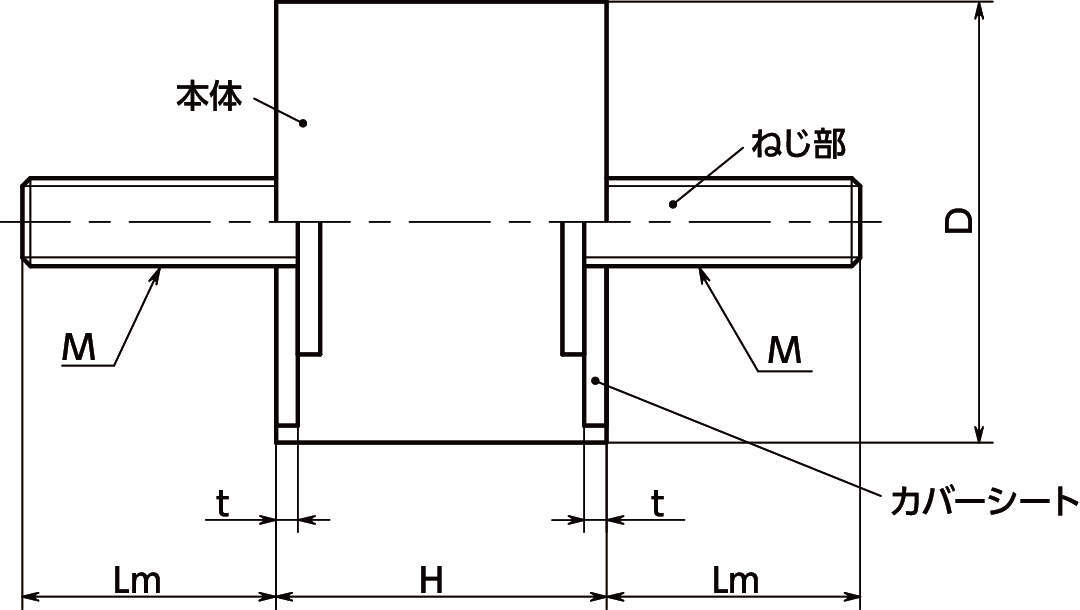

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール 三価クロメート処理 |
| カバーシート | スティール 三価クロメート処理 |
117件の型式
FGBA-SS
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lm (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBA-30-15-M8-SS-70 | 30 | 15 | M8 | 1.25 | 20 | 2 | A70 | 880 | 3300 | 3.75 | 49 |
| FGBA-30-30-M8-SS-40 | 30 | 30 | M8 | 1.25 | 20 | 2 | A40 | 65 | 500 | 7.5 | 61 |
| FGBA-30-30-M8-SS-55 | 30 | 30 | M8 | 1.25 | 20 | 2 | A55 | 140 | 1050 | 7.5 | 61 |
| FGBA-30-30-M8-SS-70 | 30 | 30 | M8 | 1.25 | 20 | 2 | A70 | 260 | 490 | 2 | 61 |
| FGBA-30-40-M8-SS-40 | 30 | 40 | M8 | 1.25 | 20 | 2 | A40 | 65 | 630 | 10 | 69 |
| FGBA-30-40-M8-SS-55 | 30 | 40 | M8 | 1.25 | 20 | 2 | A55 | 93 | 930 | 10 | 69 |
| FGBA-30-40-M8-SS-70 | 30 | 40 | M8 | 1.25 | 20 | 2 | A70 | 200 | 2000 | 10 | 69 |
| FGBA-40-20-M8-SS-40 | 40 | 20 | M8 | 1.25 | 23 | 2 | A40 | 360 | 1800 | 5 | 68 |
| FGBA-40-20-M8-SS-55 | 40 | 20 | M8 | 1.25 | 23 | 2 | A55 | 485 | 2430 | 5 | 68 |
| FGBA-40-20-M8-SS-70 | 40 | 20 | M8 | 1.25 | 23 | 2 | A70 | 890 | 4450 | 5 | 68 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBA-30-15-M8-SS-70 | FGBA-30-15-M8-SS-70 | P | 480 | - | - |
| FGBA-30-30-M8-SS-40 | FGBA-30-30-M8-SS-40 | P | 590 | - | - |
| FGBA-30-30-M8-SS-55 | FGBA-30-30-M8-SS-55 | P | 440 | - | 在庫品 |
| FGBA-30-30-M8-SS-70 | FGBA-30-30-M8-SS-70 | P | 590 | - | - |
| FGBA-30-40-M8-SS-40 | FGBA-30-40-M8-SS-40 | P | 690 | - | - |
| FGBA-30-40-M8-SS-55 | FGBA-30-40-M8-SS-55 | P | 690 | - | - |
| FGBA-30-40-M8-SS-70 | FGBA-30-40-M8-SS-70 | P | 690 | - | - |
| FGBA-40-20-M8-SS-40 | FGBA-40-20-M8-SS-40 | P | 720 | - | - |
| FGBA-40-20-M8-SS-55 | FGBA-40-20-M8-SS-55 | P | 530 | - | 在庫品 |
| FGBA-40-20-M8-SS-70 | FGBA-40-20-M8-SS-70 | P | 720 | - | - |
