FGBB-S/FGBBS-S
FGBB-S/FGBBS-S
・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・片側おねじタイプ。
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和にも適しています。
・放物線形状のバンパが累進的な弾力性を発生するため、穏やかな衝撃・振動吸収性能が得られます。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にして選定してください。

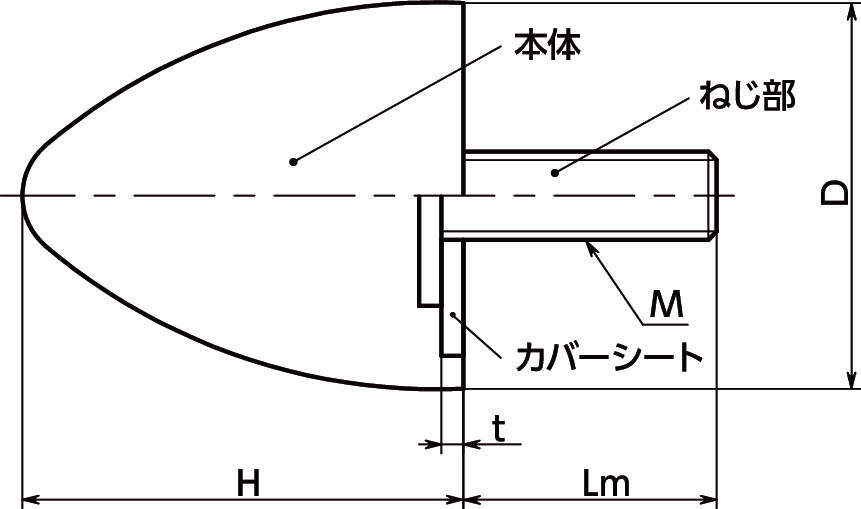

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール 三価クロメート処理 |
| カバーシート | スティール 三価クロメート処理 |
36件の型式
FGBB-S/FGBBS-S
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lm (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBB-10-10-M5-S-40 | 10 | 10 | M5 | 0.8 | 12 | 1.2 | A40 | 14 | 46 | 3 | 2 |
| FGBB-10-10-M5-S-55 | 10 | 10 | M5 | 0.8 | 12 | 1.2 | A55 | 20 | 59 | 3 | 2 |
| FGBB-10-10-M5-S-70 | 10 | 10 | M5 | 0.8 | 12 | 1.2 | A70 | 40 | 113 | 3 | 2 |
| FGBB-20-15-M6-S-40 | 20 | 15 | M6 | 1 | 18 | 2 | A40 | 30 | 130 | 4 | 9 |
| FGBB-20-15-M6-S-55 | 20 | 15 | M6 | 1 | 18 | 2 | A55 | 49 | 195 | 4 | 9 |
| FGBB-20-15-M6-S-70 | 20 | 15 | M6 | 1 | 18 | 2 | A70 | 78 | 320 | 4 | 9 |
| FGBB-20-24-M6-S-40 | 20 | 24 | M6 | 1 | 18 | 2 | A40 | 14 | 82 | 6 | 11 |
| FGBB-20-24-M6-S-55 | 20 | 24 | M6 | 1 | 18 | 2 | A55 | 22 | 130 | 6 | 11 |
| FGBB-20-24-M6-S-70 | 20 | 24 | M6 | 1 | 18 | 2 | A70 | 55 | 330 | 6 | 11 |
| FGBB-25-20-M6-S-40 | 25 | 20 | M6 | 1 | 18 | 2 | A40 | 16 | 84 | 5 | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBB-10-10-M5-S-40 | FGBB-10-10-M5-S-40 | P | 280 | - | - |
| FGBB-10-10-M5-S-55 | FGBB-10-10-M5-S-55 | P | 280 | - | - |
| FGBB-10-10-M5-S-70 | FGBB-10-10-M5-S-70 | P | 280 | - | - |
| FGBB-20-15-M6-S-40 | FGBB-20-15-M6-S-40 | P | 360 | - | - |
| FGBB-20-15-M6-S-55 | FGBB-20-15-M6-S-55 | P | 360 | - | - |
| FGBB-20-15-M6-S-70 | FGBB-20-15-M6-S-70 | P | 360 | - | - |
| FGBB-20-24-M6-S-40 | FGBB-20-24-M6-S-40 | P | 370 | - | - |
| FGBB-20-24-M6-S-55 | FGBB-20-24-M6-S-55 | P | 300 | - | 在庫品 |
| FGBB-20-24-M6-S-70 | FGBB-20-24-M6-S-70 | P | 370 | - | - |
| FGBB-25-20-M6-S-40 | FGBB-25-20-M6-S-40 | P | 400 | - | - |
