FGBB-S/FGBBS-S
FGBB-S/FGBBS-S

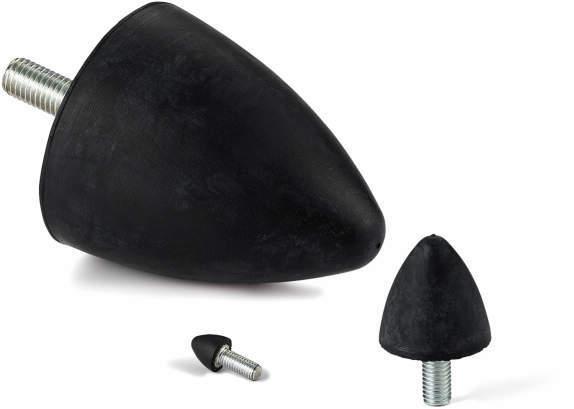

・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・片側おねじタイプ。
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和にも適しています。
・放物線形状のバンパが累進的な弾力性を発生するため、穏やかな衝撃・振動吸収性能が得られます。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にして選定してください。
| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール 三価クロメート処理 |
| カバーシート | スティール 三価クロメート処理 |
36件の型式
FGBB-S/FGBBS-S
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lm (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBB-25-20-M6-S-55 | 25 | 20 | M6 | 1 | 18 | 2 | A55 | 38 | 190 | 5 | 16 |
| FGBB-25-20-M6-S-70 | 25 | 20 | M6 | 1 | 18 | 2 | A70 | 96 | 495 | 5 | 16 |
| FGBB-30-30-M8-S-40 | 30 | 30 | M8 | 1.25 | 18 | 2 | A40 | 25 | 190 | 7.5 | 29 |
| FGBB-30-30-M8-S-55 | 30 | 30 | M8 | 1.25 | 18 | 2 | A55 | 35 | 260 | 7.5 | 29 |
| FGBB-30-30-M8-S-70 | 30 | 30 | M8 | 1.25 | 18 | 2 | A70 | 84 | 630 | 7.5 | 29 |
| FGBB-30-36-M8-S-40 | 30 | 36 | M8 | 1.25 | 20 | 2 | A40 | 20 | 180 | 9 | 32 |
| FGBB-30-36-M8-S-55 | 30 | 36 | M8 | 1.25 | 20 | 2 | A55 | 36 | 320 | 9 | 32 |
| FGBB-30-36-M8-S-70 | 30 | 36 | M8 | 1.25 | 20 | 2 | A70 | 72 | 650 | 9 | 32 |
| FGBB-35-40-M8-S-40 | 35 | 40 | M8 | 1.25 | 23 | 2 | A40 | 26 | 260 | 10 | 45 |
| FGBB-35-40-M8-S-55 | 35 | 40 | M8 | 1.25 | 23 | 2 | A55 | 30 | 300 | 10 | 45 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBB-25-20-M6-S-55 | FGBB-25-20-M6-S-55 | P | 400 | - | - |
| FGBB-25-20-M6-S-70 | FGBB-25-20-M6-S-70 | P | 400 | - | - |
| FGBB-30-30-M8-S-40 | FGBB-30-30-M8-S-40 | P | 630 | - | - |
| FGBB-30-30-M8-S-55 | FGBB-30-30-M8-S-55 | P | 520 | - | 在庫品 |
| FGBB-30-30-M8-S-70 | FGBB-30-30-M8-S-70 | P | 630 | - | - |
| FGBB-30-36-M8-S-40 | FGBB-30-36-M8-S-40 | P | 680 | - | - |
| FGBB-30-36-M8-S-55 | FGBB-30-36-M8-S-55 | P | 570 | - | 在庫品 |
| FGBB-30-36-M8-S-70 | FGBB-30-36-M8-S-70 | P | 680 | - | - |
| FGBB-35-40-M8-S-40 | FGBB-35-40-M8-S-40 | P | 770 | - | - |
| FGBB-35-40-M8-S-55 | FGBB-35-40-M8-S-55 | P | 630 | - | 在庫品 |
