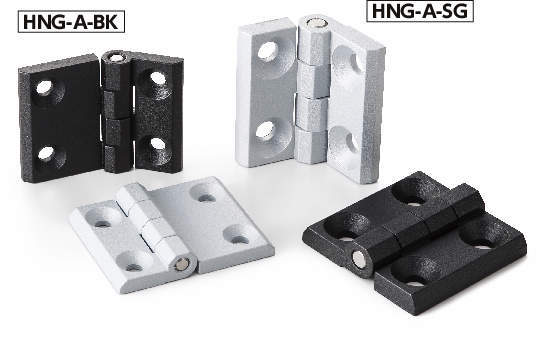

メタルヒンジ　HNG-A

HNG-A

HNG-A

このページをプリント
CADをダウンロード
価格・納期を確認

・オール金属製のヒンジ。

・重厚感のあるデザイン。ヘビーデューティーな用途に適しています。

・カラーバリエーションは2色。

・オプションで取りつけ用の六角穴付き皿小ねじ（SUSXM7製）を付属します。ねじ付属サービス（別料金）をご利用の場合は、商品品番の末尾に「-P」を追加してください。

共通仕様

本体	亜鉛ダイカスト静電塗装(つや消し黒)
ピン	SUS303
六角穴付き皿小ねじ（ねじ付属サービス）	SUSXM7

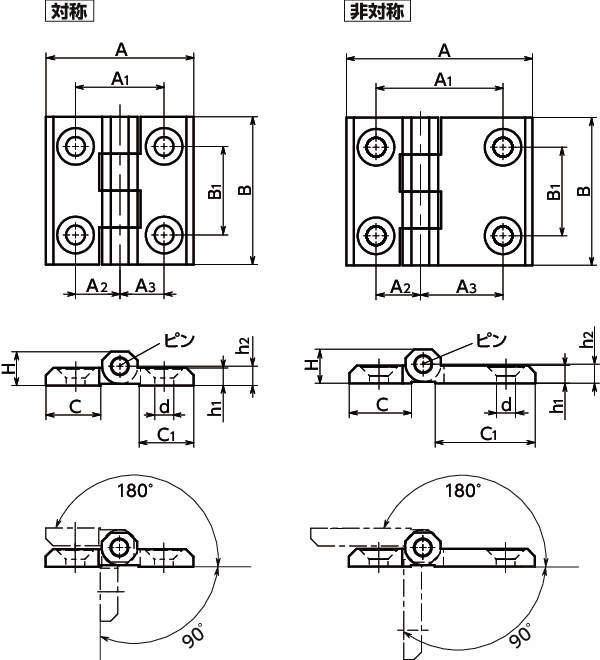

寸法図
カタログ・チラシ
CAD

HNG-A

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

32件中 21-30件
表示件数

仕様
価格・納期

32件の型式

型式	スタイル	カラー	A	B	A₁	A₂	A₃	B₁	C	C₁	d	H	h₁	h₂	質量 (g)	付属ねじサイズ


HNG-50-50-A-BK-P	対称	つや消し黒	50	50	30	15	15	30	21	21	6.4	11.5	6	6.5	85	M6×16
HNG-50-50-A-SG-P	対称	つや消しシルバー	50	50	30	15	15	30	21	21	6.4	11.5	6	6.5	85	M6×16
HNG-60-60-A-BK-P	対称	つや消し黒	60	60	36	18	18	36	26	26	8.3	15	8	8.5	173	M8×25
HNG-60-60-A-SG-P	対称	つや消しシルバー	60	60	36	18	18	36	26	26	8.3	15	8	8.5	173	M8×25
HNG-63-50-A-BK-P	非対称	つや消し黒	63	50	43	15	28	30	21	34	6.3	11.5	6	6.5	108	M6×16
HNG-63-50-A-SG-P	非対称	つや消しシルバー	63	50	43	15	28	30	21	34	6.3	11.5	6	6.5	108	M6×16
HNG-76-50-A-BK-P	対称	つや消し黒	76	50	56	28	28	30	34	34	6.3	11.5	6	6.5	120	M6×16
HNG-76-50-A-SG-P	対称	つや消しシルバー	76	50	56	28	28	30	34	34	6.3	11.5	6	6.5	120	M6×16
HNG-90-60-A-BK-P	非対称	つや消し黒	90	60	63	18	45	36	26	56	8.4	15	8	8.5	256	M8×25
HNG-90-60-A-SG-P	非対称	つや消しシルバー	90	60	63	18	45	36	26	56	8.4	15	8	8.5	256	M8×25

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
HNG-50-50-A-BK-P	HNG-50-50-A-BK-P	P	2,170	-	在庫品
HNG-50-50-A-SG-P	HNG-50-50-A-SG-P	P	2,170	-	在庫品
HNG-60-60-A-BK-P	HNG-60-60-A-BK-P	P	2,870	-	在庫品
HNG-60-60-A-SG-P	HNG-60-60-A-SG-P	P	2,870	-	在庫品
HNG-63-50-A-BK-P	HNG-63-50-A-BK-P	P	2,410	-	在庫品
HNG-63-50-A-SG-P	HNG-63-50-A-SG-P	P	2,410	-	10日間
HNG-76-50-A-BK-P	HNG-76-50-A-BK-P	P	2,440	-	10日間
HNG-76-50-A-SG-P	HNG-76-50-A-SG-P	P	2,440	-	在庫品
HNG-90-60-A-BK-P	HNG-90-60-A-BK-P	P	4,630	-	10日間
HNG-90-60-A-SG-P	HNG-90-60-A-SG-P	P	4,630	-	10日間
