クランプレバーフラットタイプ（おねじ・ステンレス製） LHMS-CR

LHMS-CR

LHMS-CR

このページをプリント
CADをダウンロード
価格・納期を確認

■ねじ部がステンレス製のフラットクランプレバー。上部スペースに制限がある用途に適しています。

■レバー部はクロムメッキで美しい仕上がり。

■M3-M10の豊富なねじサイズ。

: #クランプレバー; #レバー

共通仕様

レバー部	亜鉛ダイカスト、クロムメッキ
ねじ部	SUS303
止めねじ	SUS304
スプリング	ステンレス鋼線

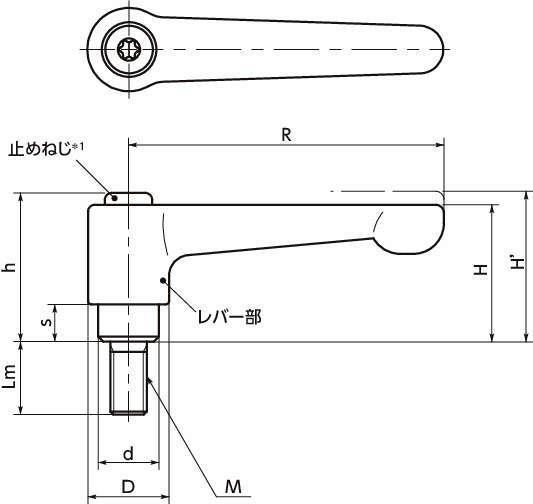

寸法図
カタログ・チラシ
CAD

LHMS-CR

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

53件中 41-50件
表示件数

仕様
価格・納期

53件の型式

型式	タイプ	材質	M(並目)		R	H	H'	h	s	D	d	Lm	歯数	最大荷重 (N)	最大締付力 (kN)
			ねじの呼び	ピッチ
			ねじの呼び	ピッチ
LHMS-8B-25-CR	おねじ	ステンレス製	M8	1.25	78	34	38	36	8	21	16	25	26	140	10
LHMS-8B-32-CR	おねじ	ステンレス製	M8	1.25	78	34	38	36	8	21	16	32	26	140	10
LHMS-8B-40-CR	おねじ	ステンレス製	M8	1.25	78	34	38	36	8	21	16	40	26	140	10
LHMS-8B-50-CR	おねじ	ステンレス製	M8	1.25	78	34	38	36	8	21	16	50	26	140	10
LHMS-8B-63-CR	おねじ	ステンレス製	M8	1.25	78	34	38	36	8	21	16	63	26	140	10
LHMS-8B-80-CR	おねじ	ステンレス製	M8	1.25	78	34	38	36	8	21	16	80	26	140	10
LHMS-10-20-CR	おねじ	ステンレス製	M10	1.5	78	34	38	36	8	21	16	20	26	290	16
LHMS-10-25-CR	おねじ	ステンレス製	M10	1.5	78	34	38	36	8	21	16	25	26	290	16
LHMS-10-32-CR	おねじ	ステンレス製	M10	1.5	78	34	38	36	8	21	16	32	26	290	16
LHMS-10-40-CR	おねじ	ステンレス製	M10	1.5	78	34	38	36	8	21	16	40	26	290	16

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LHMS-8B-25-CR	LHMS-8B-25-CR	P	2,910	-	在庫品
LHMS-8B-32-CR	LHMS-8B-32-CR	P	2,960	-	在庫品
LHMS-8B-40-CR	LHMS-8B-40-CR	P	3,030	-	在庫品
LHMS-8B-50-CR	LHMS-8B-50-CR	P	3,140	-	在庫品
LHMS-8B-63-CR	LHMS-8B-63-CR	P	3,290	-	在庫品
LHMS-8B-80-CR	LHMS-8B-80-CR	P	3,510	-	在庫品
LHMS-10-20-CR	LHMS-10-20-CR	P	2,910	-	在庫品
LHMS-10-25-CR	LHMS-10-25-CR	P	2,910	-	在庫品
LHMS-10-32-CR	LHMS-10-32-CR	P	2,960	-	在庫品
LHMS-10-40-CR	LHMS-10-40-CR	P	3,030	-	在庫品
