・コストパフォーマンスを高めたロックピン。
・スピ―ディなワークの位置決め・固定ができます。
・相手穴からの抜け止めには、ボール(ステンレス鋼板)を使用。
・PCPLS-NIはオールステンレス製。耐蝕性にすぐれています。
| ノブ | PCPL/PCPLS：ナイロン6(つや消し黒) PCPLS-NI：SUS303相当 |
|---|---|
| 操作ボタン | PCPL/PCPLS：ナイロン6(赤) PCPLS-NI：SUS303相当 |
| ピン | PCPL：SUM22L 三価クロメート処理 PCPLS/PCPLS-NI：SUS303相当 |
| ボール | SUS304相当 |
| 内蔵スプリング | SUS301相当 |
255件の型式

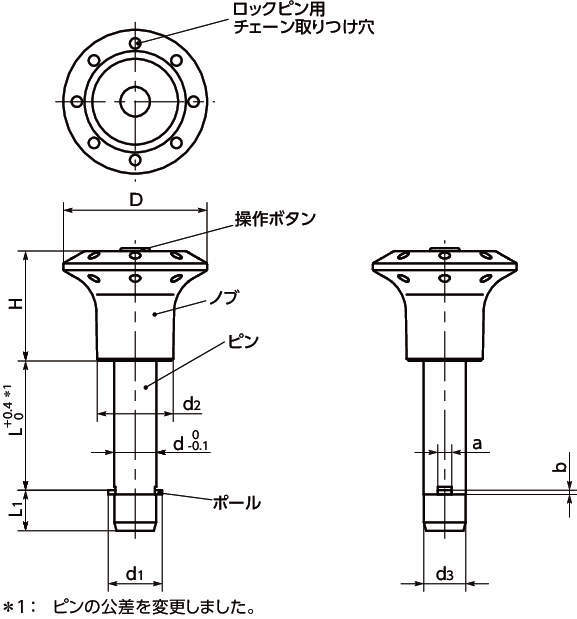

| 型式 | タイプ | d | d1 | d3 | d2 | L1 | D | H | a | b | Lm |
二面せん断荷重 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCPLS-8-50-NI | オールステンレス | 8 | 10 | 7.9 | 15 | 8.4 | 30 | 21 | 2.8 | 0.6 | 50 | 35 |
| PCPLS-8-60-NI | オールステンレス | 8 | 10 | 7.9 | 15 | 8.4 | 30 | 21 | 2.8 | 0.6 | 60 | 35 |
| PCPLS-8-70-NI | オールステンレス | 8 | 10 | 7.9 | 15 | 8.4 | 30 | 21 | 2.8 | 0.6 | 70 | 35 |
| PCPLS-8-80-NI | オールステンレス | 8 | 10 | 7.9 | 15 | 8.4 | 30 | 21 | 2.8 | 0.6 | 80 | 35 |
| PCPLS-8-90-NI | オールステンレス | 8 | 10 | 7.9 | 15 | 8.4 | 30 | 21 | 2.8 | 0.6 | 90 | 35 |
| PCPLS-8-100-NI | オールステンレス | 8 | 10 | 7.9 | 15 | 8.4 | 30 | 21 | 2.8 | 0.6 | 100 | 35 |
| PCPLS-10-15-NI | オールステンレス | 10 | 12 | 9.9 | 18 | 9.8 | 34 | 26 | 3.3 | 1 | 15 | 47 |
| PCPLS-10-20-NI | オールステンレス | 10 | 12 | 9.9 | 18 | 9.8 | 34 | 26 | 3.3 | 1 | 20 | 47 |
| PCPLS-10-25-NI | オールステンレス | 10 | 12 | 9.9 | 18 | 9.8 | 34 | 26 | 3.3 | 1 | 25 | 47 |
| PCPLS-10-30-NI | オールステンレス | 10 | 12 | 9.9 | 18 | 9.8 | 34 | 26 | 3.3 | 1 | 30 | 47 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PCPLS-8-50-NI | PCPLS-8-50-NI | P | 6,380 | - | 在庫品 |
| PCPLS-8-60-NI | PCPLS-8-60-NI | P | 7,750 | - | 10日間 |
| PCPLS-8-70-NI | PCPLS-8-70-NI | P | 7,820 | - | 10日間 |
| PCPLS-8-80-NI | PCPLS-8-80-NI | P | 7,930 | - | 10日間 |
| PCPLS-8-90-NI | PCPLS-8-90-NI | P | 8,000 | - | 10日間 |
| PCPLS-8-100-NI | PCPLS-8-100-NI | P | 8,070 | - | 10日間 |
| PCPLS-10-15-NI | PCPLS-10-15-NI | P | 8,100 | - | 10日間 |
| PCPLS-10-20-NI | PCPLS-10-20-NI | P | 6,930 | - | 10日間 |
| PCPLS-10-25-NI | PCPLS-10-25-NI | P | 6,930 | - | 10日間 |
| PCPLS-10-30-NI | PCPLS-10-30-NI | P | 6,930 | - | 10日間 |
