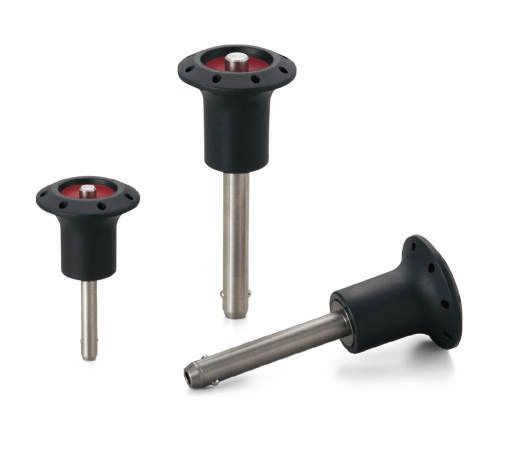

・操作しやすいノブつきロックピン。
・スピーディなワークの位置決め・固定ができます。
・相手穴からの抜け止めにはステンレス鋼球を使用。耐久性があります。
・せん断荷重の大きさにより、標準タイプと重荷重タイプがあります。重荷重タイプのせん断荷重は標準タイプの1.5倍。
・品番の末尾記号により、荷重タイプが選択できます。
末尾記号なし：標準タイプ
末尾記号“H”：重荷重タイプ
| ノブ | ナイロン6 |
|---|---|
| 操作ボタン | PCBLS：SUS303相当 PCBLS-H：SUS630相当 |
| ピン | PCBLS：SUS303相当 PCBLS-H：SUS630相当 |
| ボール | SUS420J2相当 |
| 内蔵スプリング | ステンレス鋼線 |
164件の型式
| 型式 | タイプ | d | d1 | d2 | L1 | D | H | Lm |
二面せん断荷重 (kN) |
|---|---|---|---|---|---|---|---|---|---|
| PCBLS-16-140 | 標準タイプ | 16 | 19 | 25 | 14 | 42 | 39 | 140 | 155 |
| PCBLS-16-150 | 標準タイプ | 16 | 19 | 25 | 14 | 42 | 39 | 150 | 155 |
| PCBLS-5-10-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 10 | 24 |
| PCBLS-5-15-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 15 | 24 |
| PCBLS-5-20-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 20 | 24 |
| PCBLS-5-25-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 25 | 24 |
| PCBLS-5-30-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 30 | 24 |
| PCBLS-5-35-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 35 | 24 |
| PCBLS-5-40-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 40 | 24 |
| PCBLS-5-45-H | 重荷重タイプ | 5 | 5.5 | 16 | 6 | 30 | 26 | 45 | 24 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PCBLS-16-140 | PCBLS-16-140 | P | 22,700 | - | 10日間 |
| PCBLS-16-150 | PCBLS-16-150 | P | 23,100 | - | 10日間 |
| PCBLS-5-10-H | PCBLS-5-10-H | P | 6,940 | - | 10日間 |
| PCBLS-5-15-H | PCBLS-5-15-H | P | 6,940 | - | 10日間 |
| PCBLS-5-20-H | PCBLS-5-20-H | P | 6,940 | - | 10日間 |
| PCBLS-5-25-H | PCBLS-5-25-H | P | 6,940 | - | 10日間 |
| PCBLS-5-30-H | PCBLS-5-30-H | P | 7,280 | - | 10日間 |
| PCBLS-5-35-H | PCBLS-5-35-H | P | 8,360 | - | 10日間 |
| PCBLS-5-40-H | PCBLS-5-40-H | P | 8,360 | - | 10日間 |
| PCBLS-5-45-H | PCBLS-5-45-H | P | 8,360 | - | 10日間 |
