・リングつきロックピン。
・スピーディなワークの位置決め・固定ができます。
・取りつけ後にリングをたおせば、上限スペースを確保できます。
・相手穴からの抜け止めには、ボール(ステンレス鋼板)を使用。
・PBPLS-NIはオールステンレス製。耐蝕性にすぐれています。
| 本体 | PBPL：SUM22L 三価クロメート処理 PBPLS/PBPLS-NI：SUS303相当 |
|---|---|
| 操作ボタン | PBPL/PBPLS：ナイロン6(赤) PBPLS-NI：SUS303相当 |
| ピン | PBPL：SUM22L 三価クロメート処理 PBPLS/PBPLS-NI：SUS303相当 |
| リング | SUS301相当 |
| ボール | SUS304相当 |
| 内蔵スプリング | SUS301相当 |
210件の型式

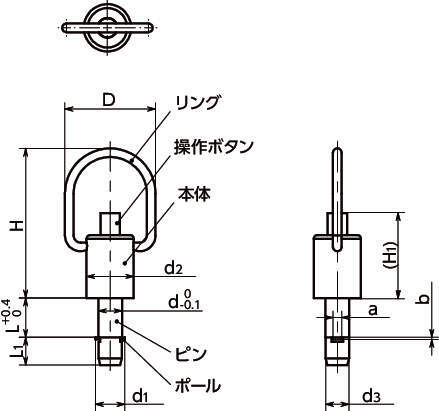

| 型式 | タイプ | d | Lm | d1 | d3 | d2 | L1 | D | H | H1 | a | b |
二面せん断荷重 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBPL-12-70 | スティールピン・プラスティック操作ボタン | 12 | 70 | 14 | 11.9 | 16 | 11.3 | 28 | 42 | 27 | 3.8 | 1 | 61 |
| PBPL-12-80 | スティールピン・プラスティック操作ボタン | 12 | 80 | 14 | 11.9 | 16 | 11.3 | 28 | 42 | 27 | 3.8 | 1 | 61 |
| PBPL-12-90 | スティールピン・プラスティック操作ボタン | 12 | 90 | 14 | 11.9 | 16 | 11.3 | 28 | 42 | 27 | 3.8 | 1 | 61 |
| PBPL-12-100 | スティールピン・プラスティック操作ボタン | 12 | 100 | 14 | 11.9 | 16 | 11.3 | 28 | 42 | 27 | 3.8 | 1 | 61 |
| PBPL-12-110 | スティールピン・プラスティック操作ボタン | 12 | 110 | 14 | 11.9 | 16 | 11.3 | 28 | 42 | 27 | 3.8 | 1 | 61 |
| PBPL-12-120 | スティールピン・プラスティック操作ボタン | 12 | 120 | 14 | 11.9 | 16 | 11.3 | 28 | 42 | 27 | 3.8 | 1 | 61 |
| PBPL-16-30 | スティールピン・プラスティック操作ボタン | 16 | 30 | 19 | 15.9 | 20 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 113 |
| PBPL-16-35 | スティールピン・プラスティック操作ボタン | 16 | 35 | 19 | 15.9 | 20 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 113 |
| PBPL-16-40 | スティールピン・プラスティック操作ボタン | 16 | 40 | 19 | 15.9 | 20 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 113 |
| PBPL-16-45 | スティールピン・プラスティック操作ボタン | 16 | 45 | 19 | 15.9 | 20 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 113 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PBPL-12-70 | PBPL-12-70 | P | 3,690 | - | 在庫品 |
| PBPL-12-80 | PBPL-12-80 | P | 3,690 | - | 10日間 |
| PBPL-12-90 | PBPL-12-90 | P | 4,560 | - | 10日間 |
| PBPL-12-100 | PBPL-12-100 | P | 4,700 | - | 10日間 |
| PBPL-12-110 | PBPL-12-110 | P | 4,790 | - | 10日間 |
| PBPL-12-120 | PBPL-12-120 | P | 4,860 | - | 10日間 |
| PBPL-16-30 | PBPL-16-30 | P | 4,280 | - | 10日間 |
| PBPL-16-35 | PBPL-16-35 | P | 4,280 | - | 10日間 |
| PBPL-16-40 | PBPL-16-40 | P | 4,380 | - | 10日間 |
| PBPL-16-45 | PBPL-16-45 | P | 4,380 | - | 10日間 |
