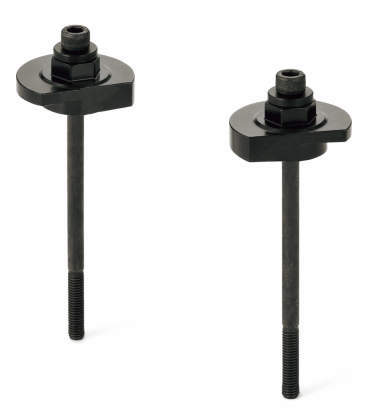

ラッチレバー スパナ操作タイプ・下方向締めつけ・前面取りつけ LZY-SKS-B

LZY-SKS-B

  • LZY-SKS-B

・スパイラルラッチを利用した締結用のレバー。下方向への締めつけが無段階に調整できます。
・あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
・スパナで操作するタイプ。
・相手部材に前面から六角穴付きボルトで取りつけます。六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。
・スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。
・商品記号により、回転方向が選択できます。
　LZY-SKS-A-R：右回転
　LZY-SKS-A-L：左回転

＜使用上の注意＞
・取りつけの際は相手部材の材質や必要な強度に合わせて、十分なねじ込み深さを確保してください。

#ラッチレバー
#レバー

共通仕様

スパイラルラッチ スティール
浸炭窒化
スペーサ スティール
浸炭窒化
ガイドブシュ スティール
浸炭窒化
六角穴付きボルト(DIN912) スティール
六角穴付きボルト強度区分 12.9
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 48件中 11-20件

  • 表示件数

48件の型式

  • LZY-SKS-B

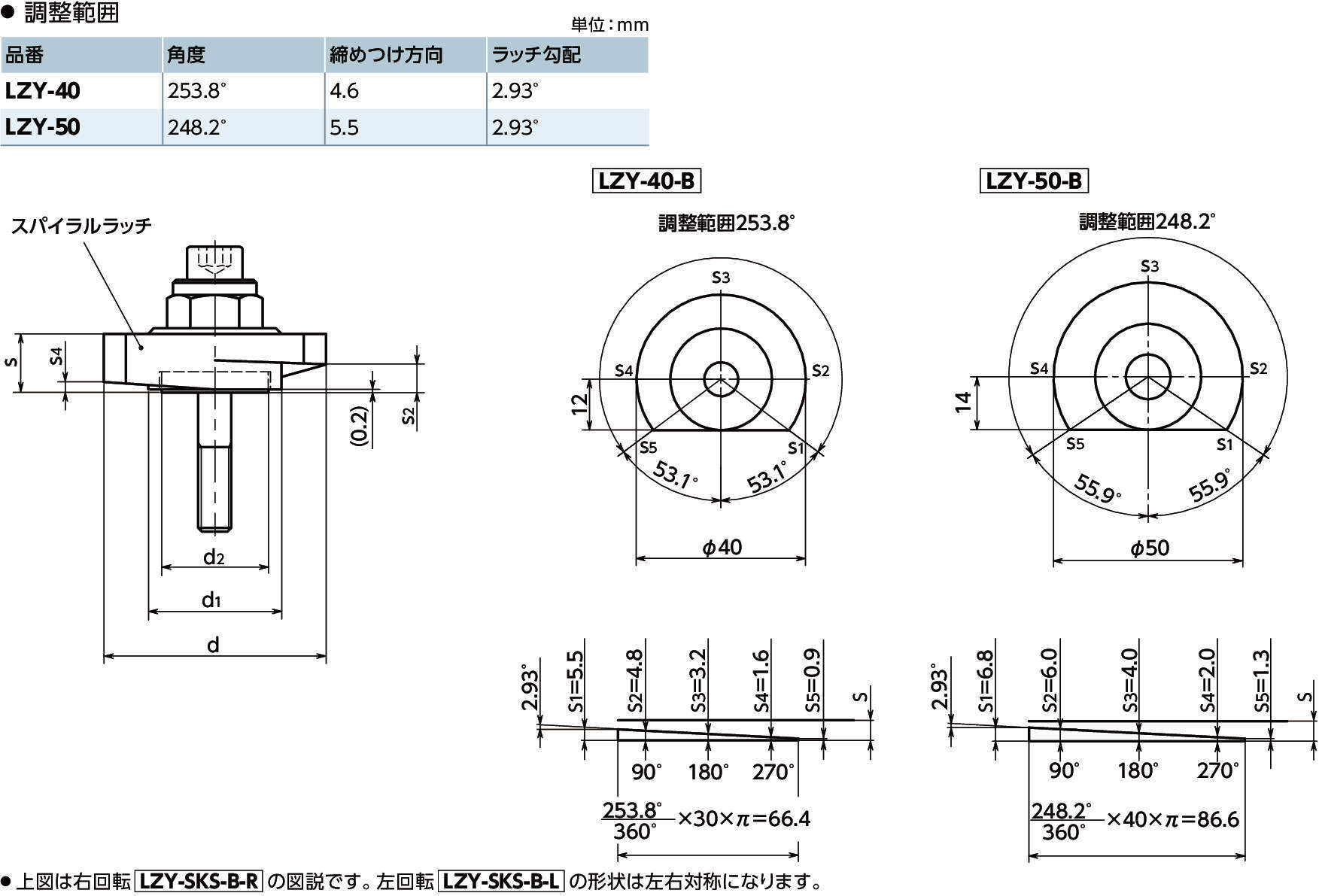

  • 調整範囲

型式 d
(mm)		 M(並目) L
(mm)		 s
(mm)		 h
(mm)		 sw2
(mm)		 sw3
(mm)		 d1
(mm)		 d2
(mm)		 回転方向 質量
(g)
ねじの呼び ピッチ
LZY-40-SKS-B-R-75 40 M6 1 75 10 26 15 5 24 20 右回転 85
LZY-40-SKS-B-R-80 40 M6 1 80 10 26 15 5 24 20 右回転 87
LZY-40-SKS-B-R-90 40 M6 1 90 10 26 15 5 24 20 右回転 89
LZY-40-SKS-B-L-15 40 M6 1 15 10 26 15 5 24 20 左回転 72
LZY-40-SKS-B-L-20 40 M6 1 20 10 26 15 5 24 20 左回転 73
LZY-40-SKS-B-L-25 40 M6 1 25 10 26 15 5 24 20 左回転 74
LZY-40-SKS-B-L-30 40 M6 1 30 10 26 15 5 24 20 左回転 75
LZY-40-SKS-B-L-35 40 M6 1 35 10 26 15 5 24 20 左回転 76
LZY-40-SKS-B-L-40 40 M6 1 40 10 26 15 5 24 20 左回転 77
LZY-40-SKS-B-L-50 40 M6 1 50 10 26 15 5 24 20 左回転 78

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LZY-40-SKS-B-R-75 LZY-40-SKS-B-R-75 P 16,300 - -
LZY-40-SKS-B-R-80 LZY-40-SKS-B-R-80 P 16,400 - -
LZY-40-SKS-B-R-90 LZY-40-SKS-B-R-90 P 16,900 - -
LZY-40-SKS-B-L-15 LZY-40-SKS-B-L-15 P 16,200 - -
LZY-40-SKS-B-L-20 LZY-40-SKS-B-L-20 P 16,200 - -
LZY-40-SKS-B-L-25 LZY-40-SKS-B-L-25 P 16,300 - -
LZY-40-SKS-B-L-30 LZY-40-SKS-B-L-30 P 16,200 - -
LZY-40-SKS-B-L-35 LZY-40-SKS-B-L-35 P 16,200 - -
LZY-40-SKS-B-L-40 LZY-40-SKS-B-L-40 P 16,400 - -
LZY-40-SKS-B-L-50 LZY-40-SKS-B-L-50 P 16,300 - -
