SNSQS-LW
SNSQS-LW

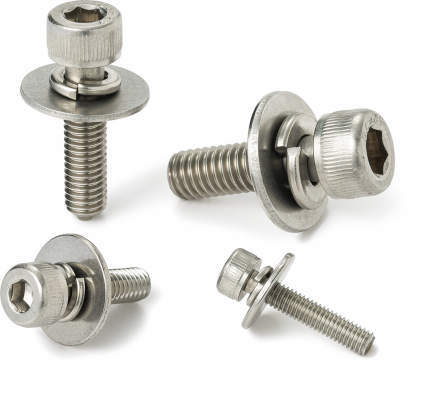

・ステンレス製の長穴用座金組込み六角穴付きボルト。
・ねじに大径平座金とばね座金が組み込まれており、座金の脱落や紛失の心配がありません。
・大径平座金により座面が大きくなるため、被締結材にかかる圧力が分散され、座面の陥没やゆるみを抑制します。
・接触面積の小さい長穴や、アルミ・樹脂などの柔らかい被締結材に適しています。
<用途>
・半導体製造装置/機器・装置構造体/一般産業機械
| ねじ本体 | SUSXM7(SUS304相当) |
|---|---|
| ねじ本体強度区分 | A2-70相当 |
| 平座金 | SUS304 |
| ばね座金 | SUS304 |
22件の型式
SNSQS-LW

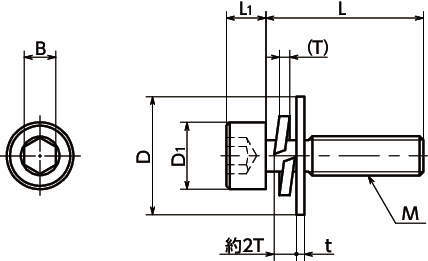

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
D (mm) |
L1 (mm) |
B (mm) |
t (mm) |
T(約) (mm) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| SNSQS-M3-8-LW | M3 | 0.5 | 8 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.3 |
| SNSQS-M3-10-LW | M3 | 0.5 | 10 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.3 |
| SNSQS-M3-12-LW | M3 | 0.5 | 12 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.4 |
| SNSQS-M3-15-LW | M3 | 0.5 | 15 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.7 |
| SNSQS-M3-20-LW | M3 | 0.5 | 20 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.9 |
| SNSQS-M3-25-LW | M3 | 0.5 | 25 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 2.1 |
| SNSQS-M4-10-LW | M4 | 0.7 | 10 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 2.7 |
| SNSQS-M4-12-LW | M4 | 0.7 | 12 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 2.9 |
| SNSQS-M4-15-LW | M4 | 0.7 | 15 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 3.1 |
| SNSQS-M4-20-LW | M4 | 0.7 | 20 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 3.5 |
