日本ベアリング

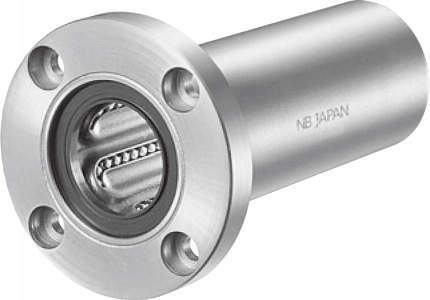

・NBスライドブッシュはボールの転がり運動を利用した直動案内機構です。
・簡単な機構で低摩擦の直線運動が得られるため、搬送装置、食品機械・半導体製造装置など多岐にわたって使用されます。
・NBスライドブッシュは円筒形状の外筒に保持器が組み込まれ、保持器の案内部はボールが滑らかに循環できるように設計・製作されており、滑らかな直線運動を可能にしています。
空間の有効利用でコンパクトな機構
・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設計に適しています。
互換性
・NBスライドブッシュには完全な互換性があり、シャフトとランダムに組合わせて使用可能です。
低摩擦
・搬送面は精密研削加工で滑らかに仕上がっており、ボールと転送面の接触面積が小さいことから、他の直線運動機構に比べて低摩擦を実現しております。
156件の型式
| 型式 | シリーズ | 本体材質 | 保持器材質 | シールの種類 | サイズ |
軸径 (mm) |
ボール条列 | 主要寸法(mm) | 基本定格荷重(N) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dr | D | L | Df | t | P.C.D. | X | Y | Z | 動 C | 静 C0 | ||||||||
| SMSF35GWUU | SMF-W | ステンレス | 樹脂 | 両側シール | 35 | 35 | 6 | 35 | 52 | 135 | 82 | 10 | 67 | 6.6 | 11 | 6.1 | 2650 | 6270 |
| SMSF40GWUU | SMF-W | ステンレス | 樹脂 | 両側シール | 40 | 40 | 6 | 40 | 60 | 151 | 96 | 13 | 78 | 9 | 14 | 8.1 | 3430 | 8040 |
| SMSF50GWUU | SMF-W | ステンレス | 樹脂 | 両側シール | 50 | 50 | 6 | 50 | 80 | 192 | 116 | 13 | 98 | 9 | 14 | 8.1 | 6080 | 15900 |
| SMSF60GWUU | SMF-W | ステンレス | 樹脂 | 両側シール | 60 | 60 | 6 | 60 | 90 | 209 | 134 | 18 | 112 | 11 | 17 | 11.1 | 7550 | 20000 |
| SMF6W-SK | SMF-W | スチール（無電解ニッケルメッキ） | スチール | シールなし | 6 | 6 | 4 | 6 | 12 | 35 | 28 | 5 | 20 | 3.5 | 6 | 3.1 | 323 | 530 |
| SMF8W-SK | SMF-W | スチール（無電解ニッケルメッキ） | スチール | シールなし | 8 | 8 | 4 | 8 | 15 | 45 | 32 | 5 | 24 | 3.5 | 6 | 3.1 | 431 | 784 |
| SMF10W-SK | SMF-W | スチール（無電解ニッケルメッキ） | スチール | シールなし | 10 | 10 | 4 | 10 | 19 | 55 | 40 | 6 | 29 | 4.5 | 7.5 | 4.1 | 588 | 1100 |
| SMF12W-SK | SMF-W | スチール（無電解ニッケルメッキ） | スチール | シールなし | 12 | 12 | 4 | 12 | 21 | 57 | 42 | 6 | 32 | 4.5 | 7.5 | 4.1 | 813 | 1570 |
| SMF13W-SK | SMF-W | スチール（無電解ニッケルメッキ） | スチール | シールなし | 13 | 13 | 4 | 13 | 23 | 61 | 43 | 6 | 33 | 4.5 | 7.5 | 4.1 | 813 | 1570 |
| SMF16W-SK | SMF-W | スチール（無電解ニッケルメッキ） | スチール | シールなし | 16 | 16 | 4 | 16 | 28 | 70 | 48 | 6 | 38 | 4.5 | 7.5 | 4.1 | 1230 | 2350 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SMSF35GWUU | SMSF35GWUU | P | 26,920 | - | 在庫品 |
| SMSF40GWUU | SMSF40GWUU | P | 36,090 | - | 在庫品 |
| SMSF50GWUU | SMSF50GWUU | P | 40,990 | 在庫品 | 在庫品 |
| SMSF60GWUU | SMSF60GWUU | P | 87,900 | - | 8日間 |
| SMF6W-SK | SMF6W-SK | P | 3,720 | - | 10日間 |
| SMF8W-SK | SMF8W-SK | P | 3,430 | - | 10日間 |
| SMF10W-SK | SMF10W-SK | P | 3,720 | - | 10日間 |
| SMF12W-SK | SMF12W-SK | P | 3,840 | - | 10日間 |
| SMF13W-SK | SMF13W-SK | P | 4,160 | - | 10日間 |
| SMF16W-SK | SMF16W-SK | P | 4,870 | - | 10日間 |
