・アルミ製のハウジングを使用した最も一般的なスライドユニットです。
日本ベアリング
スライドブッシュ（ブロックシリーズ）｜コンパクトブロック形 AK
詳細仕様
72件の型式
-
AK
| 型式 | シリーズ | 本体材質 | 保持器の種類 | シールの種類 |
内接円径 (mm) |
外形寸法(mm) | 取付寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

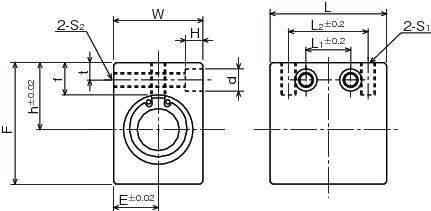

| h | E | W | L | F | L2 | S1 | f | L1 | t | S2 | d | H | ||||||||
| AK12GUU | AK | スチール | 樹脂 | 両側シール | 12 | 20 | 14 | 28 | 40 | 34 | 27 | M6 | 9.5 | 15 | 6 | M5 | 8 | 6 | 510 | 784 |
| AK13GUU | AK | スチール | 樹脂 | 両側シール | 13 | 25 | 15 | 30 | 42 | 43 | 28 | M6 | 13.5 | 16 | 7 | M6 | 9 | 7 | 510 | 784 |
| AK16GUU | AK | スチール | 樹脂 | 両側シール | 16 | 27 | 18 | 36 | 47 | 49 | 32 | M6 | 13 | 18 | 7 | M6 | 9 | 7 | 774 | 1180 |
| AK20GUU | AK | スチール | 樹脂 | 両側シール | 20 | 31 | 21 | 42 | 52 | 54 | 36 | M8 | 15 | 18 | 8 | M8 | 11 | 8 | 882 | 1370 |
| AK25GUU | AK | スチール | 樹脂 | 両側シール | 25 | 37 | 26 | 52 | 69 | 65 | 42 | M10 | 17 | 22 | 9 | M10 | 14 | 10 | 980 | 1570 |
| AK30GUU | AK | スチール | 樹脂 | 両側シール | 30 | 40 | 29 | 58 | 74 | 71 | 44 | M10 | 17.5 | 22 | 9 | M10 | 14 | 10 | 1570 | 2740 |
| AKS6 | AK | ステンレス | ステンレス | シールなし | 6 | 14 | 8 | 16 | 27 | 22 | 18 | M4 | 8 | 9 | 5 | M4 | 6 | 5 | 206 | 265 |
| AKS8 | AK | ステンレス | ステンレス | シールなし | 8 | 16 | 10 | 20 | 32 | 26 | 20 | M5 | 8.5 | 10 | 5 | M4 | 6 | 5 | 274 | 392 |
| AKS10 | AK | ステンレス | ステンレス | シールなし | 10 | 19 | 13 | 26 | 39 | 32 | 27 | M6 | 9.5 | 15 | 6 | M5 | 8 | 6 | 372 | 549 |
| AKS12 | AK | ステンレス | ステンレス | シールなし | 12 | 20 | 14 | 28 | 40 | 34 | 27 | M6 | 9.5 | 15 | 6 | M5 | 8 | 6 | 510 | 784 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AK12GUU | AK12GUU | P | 3,480 | 在庫品 | - |
| AK13GUU | AK13GUU | P | 3,700 | 在庫品 | - |
| AK16GUU | AK16GUU | P | 4,400 | 在庫品 | - |
| AK20GUU | AK20GUU | P | 5,390 | 在庫品 | - |
| AK25GUU | AK25GUU | P | 6,850 | 在庫品 | - |
| AK30GUU | AK30GUU | P | 8,260 | 在庫品 | - |
| AKS6 | AKS6 | P | 4,970 | - | - |
| AKS8 | AKS8 | P | 5,100 | - | - |
| AKS10 | AKS10 | P | 5,380 | - | - |
| AKS12 | AKS12 | P | 5,820 | - | - |
