・NBスライドスクリューはラジアルボールベアリングと軸の摩擦を効果的に利用して回転運動を直線運動に変換するユニークな駆動装置です。
・単純な機構のため、メンテナンスが容易で取付も簡単です。
・丸シャフトを使用しているため、ロングストロークに容易に対応できます。
・スライドスクリューは、両サイドのベアリングとドライブシャフトの転がり運動を利用した機構のため、機械効率が90％と高い数値を示します。
・異常な過負荷が発生した場合には、スリップにより停止し、事故を未然に防ぐことができます。
日本ベアリング
スライドスクリュー SS
詳細仕様
17件の型式
-

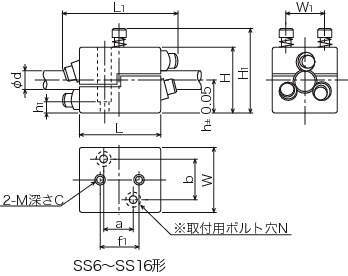

SS16以下
-

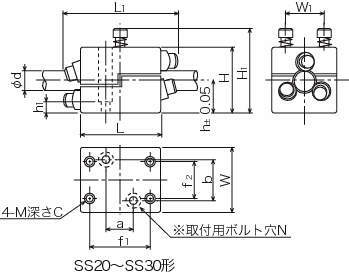

SS20以上
| 型式 |
軸径 d (mm) |
リード (mm) |
主要寸法(mm) | 主要寸法(mm) |
最大推力 (N) |
質量 (kg) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | W | L | h | H1 | L1 | W1 | f1 | f2 | a | b | M | C | N | h1 | |||||
| SS16-16 | 16 | 16 | 50.5 | 50 | 60 | 25 | 62 | 86 | 32 | 30 | - | 25 | 32 | M5 | 16 | M5 | 10 | 196 | 0.39 |
| SS16-24 | 16 | 24 | 50.5 | 50 | 60 | 25 | 62 | 86 | 32 | 30 | - | 25 | 32 | M5 | 16 | M5 | 10 | 196 | 0.39 |
| SS20-20 | 20 | 20 | 60.5 | 60 | 70 | 30 | 71 | 97 | 40 | 50 | 40 | 30 | 40 | M6 | 12 | M6 | 10 | 265 | 0.57 |
| SS20-30 | 20 | 30 | 60.5 | 60 | 70 | 30 | 71 | 97 | 40 | 50 | 40 | 30 | 40 | M6 | 12 | M6 | 10 | 265 | 0.57 |
| SS25-25 | 25 | 25 | 76.5 | 76 | 80 | 38 | 82 | 110 | 50 | 60 | 50 | 32 | 50 | M8 | 12 | M8 | 15 | 392 | 1.05 |
| SS30-30 | 30 | 30 | 89 | 90 | 88 | 44 | 92 | 127 | 60 | 60 | 70 | 36 | 60 | M8 | 15 | M8 | 15 | 539 | 1.65 |
| SS30-45 | 30 | 45 | 89 | 90 | 88 | 44 | 92 | 127 | 60 | 60 | 70 | 36 | 60 | M8 | 15 | M8 | 15 | 539 | 1.65 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SS16-16 | SS16-16 | P | 14,495 | - | 8日間 |
| SS16-24 | SS16-24 | P | 14,495 | - | 8日間 |
| SS20-20 | SS20-20 | P | 15,495 | - | 8日間 |
| SS20-30 | SS20-30 | P | 15,495 | - | 8日間 |
| SS25-25 | SS25-25 | P | 18,400 | - | 8日間 |
| SS30-30 | SS30-30 | P | 19,295 | - | 8日間 |
| SS30-45 | SS30-45 | P | 19,295 | - | 8日間 |
