一般空気圧用プッシュワン継手 [ Eシリーズ ] 90°ロングエルボ ELL

ミリ

ミリ
インチ

一般空気圧用プッシュワン継手（難燃性）

・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。
・Rねじ部にシール加工。

: #チューブ継手; #継手

共通仕様

シリーズ	プッシュワンEシリーズ
使用流体	空気、水
使用温度範囲：空気	-20℃～+80℃
使用温度範囲：水	0℃～+40℃
最高使用圧力	1.0MPa
負圧性能	-99.975kPa

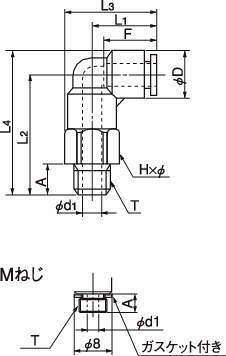

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

28件中 21-28件
表示件数

仕様
価格・納期

28件の型式

型式	形状	タイプ	適用チューブ外径	ねじサイズ T	L₁ (mm)	L₂ (mm)	L₃ (mm)	L₄ (mm)	A (mm)	チューブ挿入長さ F (mm)	二面幅(mm)	D (mm)	d₁ (mm)	最小内径 (mm)	有効断面積 (mm²)	質量 (g)
											H×φ
											H×φ
ELL5/16-PT1/8	90°ロングエルボ	インチサイズ	5/16"	R1/8	20.6	40.2	28.3	47.5	8.0	16	14.0×15.4	15.0	5.0	5	18.5	30
ELL5/16-PT1/4	90°ロングエルボ	インチサイズ	5/16"	R1/4	20.6	44.2	28.3	51.5	11.0	16	14.0×15.4	15.0	7.0	7	23	35
ELL5/16-PT3/8	90°ロングエルボ	インチサイズ	5/16"	R3/8	24.4	45.2	29.9	52.5	12.0	19	17.0×18.5	18.0	9.0	7	-	-
ELL3/8-PT1/4	90°ロングエルボ	インチサイズ	3/8"	R1/4	24.4	50.2	33.7	59.0	11.0	19	17.0×18.5	18.0	7.0	7	30	53
ELL3/8-PT3/8	90°ロングエルボ	インチサイズ	3/8"	R3/8	24.4	51.2	33.7	60.0	12.0	19	17.0×18.5	18.0	9.0	9	32	59
ELL1/2-PT1/4	90°ロングエルボ	インチサイズ	1/2"	R1/4	26.5	55.2	37.0	65.7	11.0	21	19.0×21.0	21.5	7.0	7	37	72
ELL1/2-PT3/8	90°ロングエルボ	インチサイズ	1/2"	R3/8	26.5	56.2	37.0	66.7	12.0	21	19.0×21.0	21.5	9.0	9	53	78
ELL1/2-PT1/2	90°ロングエルボ	インチサイズ	1/2"	R1/2	26.5	60.2	38.7	70.7	15.0	21	22.0×24.5	21.5	12.0	10	55.5	105

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
ELL5/16-PT1/8	ELL5/16-PT1/8	P	540	-	在庫品
ELL5/16-PT1/4	ELL5/16-PT1/4	P	528	-	在庫品
ELL5/16-PT3/8	ELL5/16-PT3/8	P	577	-	在庫品
ELL3/8-PT1/4	ELL3/8-PT1/4	P	640	在庫品	在庫品
ELL3/8-PT3/8	ELL3/8-PT3/8	P	628	-	在庫品
ELL1/2-PT1/4	ELL1/2-PT1/4	P	684	-	在庫品
ELL1/2-PT3/8	ELL1/2-PT3/8	P	670	-	在庫品
ELL1/2-PT1/2	ELL1/2-PT1/2	P	798	-	在庫品
