形状：6F
-
![]()
形状：6F
共通仕様
| 形状 | 33F・6・6F・6W |
|---|---|
| 材質 | 鉄 |
ゲイツ・ユニッタ・アジア
パワーグリップタイミングプーリ L
詳細仕様
124件の型式
-

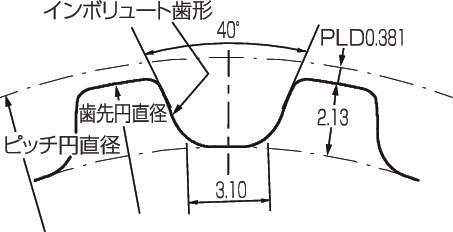

歯形
-
形状：33F
-
形状：6
-
形状：6F
-
形状：6W
-

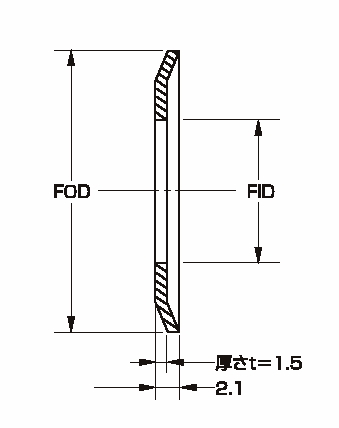

標準フランジ
| 型式 | 歯形 | 材質 | 形状 | 歯数 |
ベルト 呼び幅 |
ベルト幅 (mm) |
ピッチ円直径 PD (mm) |
歯先円直径 OD (mm) |
W (mm) |
L (mm) |
A (mm) |
fb (mm) |
X (mm) |
段付け径 C (mm) |
ボス径 H (mm) |
下穴径 B (mm) |
フランジ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 外径FOD(mm) | 内径FID(mm) | 厚さt(mm) | |||||||||||||||||
| 24L100-33F | L | S45C | 33F | 24 | 100 | 31.8 | 72.77 | 72.00 | 31.8 | - | 26.9 | 2.45 | - | 66.0 | - | 12.0 | FS15083066 | 83.0 | 66.0 | 1.5 |
| 25L100-33F | L | S45C | 33F | 25 | 100 | 31.8 | 75.80 | 75.04 | 31.8 | - | 26.9 | 2.45 | - | 66.0 | - | 12.0 | FS15083066 | 83.0 | 66.0 | 1.5 |
| 26L100-33F | L | S45C | 33F | 26 | 100 | 31.8 | 78.83 | 78.07 | 31.8 | - | 26.9 | 2.45 | - | 71.0 | - | 12.0 | FS15088071 | 88.0 | 71.0 | 1.5 |
| 28L100-33F | L | S45C | 33F | 28 | 100 | 31.8 | 84.89 | 84.13 | 31.8 | - | 26.9 | 2.45 | - | 75.0 | - | 12.0 | FS15095075 | 95.0 | 75.0 | 1.5 |
| 30L100-33F | L | S45C | 33F | 30 | 100 | 31.8 | 90.96 | 90.20 | 31.8 | - | 26.9 | 2.45 | - | 80.0 | - | 12.0 | FS15099080 | 99.0 | 80.0 | 1.5 |
| 24L050-6 | L | S45C | 6 | 24 | 050 | 19.1 | 72.77 | 72.00 | 19.1 | 38.0 | - | - | - | - | 42.0 | 12.0 | FS15083066 | 83.0 | 66.0 | 1.5 |
| 25L050-6 | L | S45C | 6 | 25 | 050 | 19.1 | 75.80 | 75.04 | 19.1 | 38.0 | - | - | - | - | 42.0 | 12.0 | FS15083066 | 83.0 | 66.0 | 1.5 |
| 26L050-6 | L | S45C | 6 | 26 | 050 | 19.1 | 78.83 | 78.07 | 19.1 | 38.0 | - | - | - | - | 42.0 | 12.0 | FS15088071 | 88.0 | 71.0 | 1.5 |
| 28L050-6 | L | S45C | 6 | 28 | 050 | 19.1 | 84.89 | 84.13 | 19.1 | 38.0 | - | - | - | - | 44.0 | 12.0 | FS15095075 | 95.0 | 75.0 | 1.5 |
| 30L050-6 | L | S45C | 6 | 30 | 050 | 19.1 | 90.96 | 90.20 | 19.1 | 38.0 | - | - | - | - | 44.0 | 12.0 | FS15099080 | 99.0 | 80.0 | 1.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 24L100-33F | 24L100-33F | P | 5,100 | - | 在庫品 |
| 25L100-33F | 25L100-33F | P | 5,240 | - | 在庫品 |
| 26L100-33F | 26L100-33F | P | 5,460 | - | 在庫品 |
| 28L100-33F | 28L100-33F | P | 5,830 | - | 在庫品 |
| 30L100-33F | 30L100-33F | P | 6,180 | - | 在庫品 |
| 24L050-6 | 24L050-6 | P | 4,190 | - | 在庫品 |
| 25L050-6 | 25L050-6 | P | 4,200 | - | 在庫品 |
| 26L050-6 | 26L050-6 | P | 4,480 | - | 在庫品 |
| 28L050-6 | 28L050-6 | P | 4,790 | - | 在庫品 |
| 30L050-6 | 30L050-6 | P | 5,340 | - | 在庫品 |
