・固定側の軸受はボールねじの剛性に合った、高剛性・低摩擦トルクのアンギュラ玉軸受または高精度・高剛性のスラストアンギュラ玉軸受を用います。
・単純支持側には両側シールド付きの深溝玉軸受を用います。
日本精工

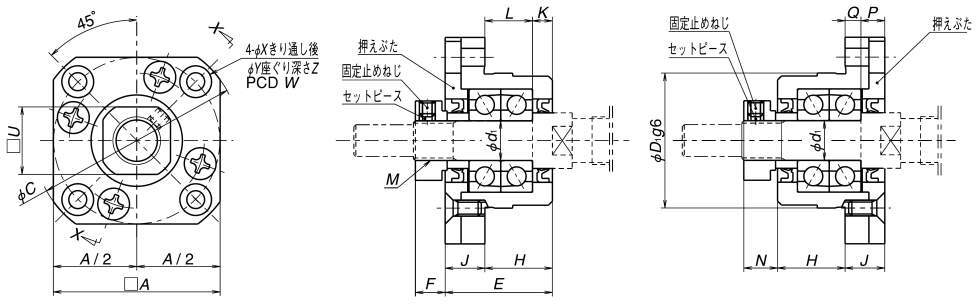

ボールねじ｜サポートユニット 固定側（丸型）
詳細仕様
12件の型式
| 型式 | 用途 |
d1 (mm) |
A (mm) |
C (mm) |
D1 (mm) |
E (mm) |
F (mm) |
H (mm) |
J (mm) |
K (mm) |
L (mm) |
N (mm) |
P (mm) |
Q (mm) |
U (mm) |
W (mm) |
X (mm) |
Y (mm) |
Z (mm) |
M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WBK20-11 | 一般 | 20 | 68 | 85 | 57 | 52 | 10 | 30 | 22 | 10 | 20 | 14 | 14 | 8 | 30 | 70 | 6.6 | 11 | 10 | M20×1 |
| WBK25-11 | 一般 | 25 | 79 | 98 | 63 | 57 | 13 | 30 | 27 | 10 | 20 | 20 | 17 | 10 | 36 | 80 | 9 | 15 | 13 | M25×1.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WBK20-11 | WBK20-11 | P | 28,800 | 在庫品 | 在庫品 |
| WBK25-11 | WBK25-11 | P | 36,200 | 在庫品 | 在庫品 |
