・単列アンギュラ玉軸受は、接触角をもっているので、一方向のアキシアル荷重または、合成荷重を受けるのに適しています。
・接触角が大きくなるほどアキシアル荷重の負荷能力は大きくなり、接触角が小さいほど、高速回転には有利となります。
・構造上、ラジアル荷重がかかるとアキシアル分力が生じるので、2個を対向させて使用するか、2個以上を組み合せて使用します。
共通仕様
| タイプ | 単体タイプ |
|---|
日本精工
単列アンギュラ玉軸受
詳細仕様
529件の型式
-

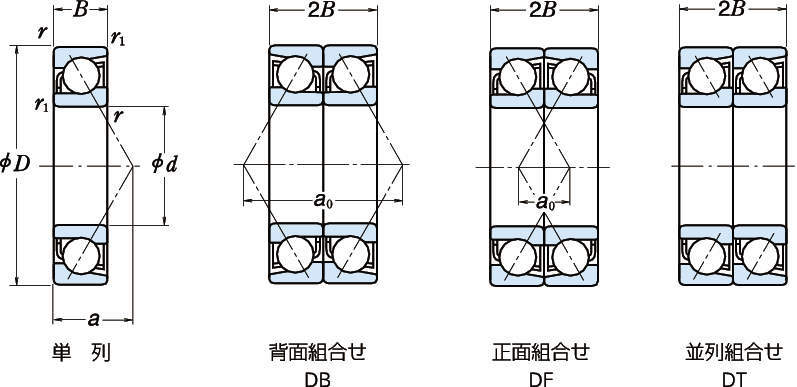

主要寸法
-
接触角
-

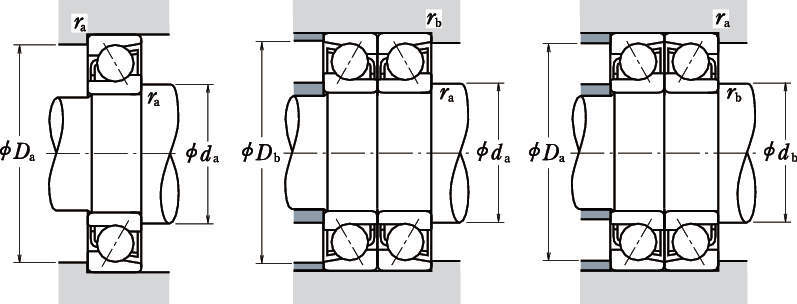

取付寸法
-

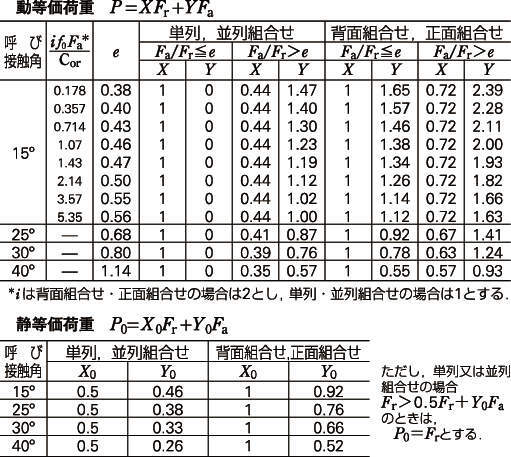

動等価荷重・静等価荷重
| 型式 | 呼び番号 | 接触角 |
内径 d (mm) |
外径 D (mm) |
幅 B (mm) |
r (mm) 最小 |
r1 (mm) 最小 |
作用点位置 a (mm) |
取付関係寸法(mm) | 基本定格荷重 | 許容回転数(min-1) |
係数 f0 |
質量 (kg) 参考 |
保持器材質 | 精度等級 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| da 最小 | Da 最小 | ra 最小 | Cr (N) | C0r (N) | グリース 潤滑 | 油潤滑 | |||||||||||||
| 7201AW | 7201A | 30° | 12 | 32 | 10 | 0.6 | 0.3 | 11.4 | 17 | 27 | 0.6 | 8000 | 4050 | 26000×80％ | 34000×80％ | - | 0.037 | プレス保持器 | - |
| 7201AM | 7201A | 30° | 12 | 32 | 10 | 0.6 | 0.3 | 11.4 | 17 | 27 | 0.6 | 8000 | 4050 | 26000 | 34000 | - | 0.037 | もみ抜き保持器 | - |
| 7201ATP5 | 7201A | 30° | 12 | 32 | 10 | 0.6 | 0.3 | 11.4 | 17 | 27 | 0.6 | 8000 | 4050 | - | - | - | 0.037 | 合成樹脂保持器 | ISO 5級 |
| 7201BW | 7201B | 40° | 12 | 32 | 10 | 0.6 | 0.3 | 14.2 | 17 | 27 | 0.6 | 7450 | 3750 | 18000×80％ | 26000×80％ | - | 0.038 | プレス保持器 | - |
| 7201BM | 7201B | 40° | 12 | 32 | 10 | 0.6 | 0.3 | 14.2 | 17 | 27 | 0.6 | 7450 | 3750 | 18000 | 26000 | - | 0.038 | もみ抜き保持器 | - |
| 7201CTP4 | 7201C | 15° | 12 | 32 | 10 | 0.6 | 0.3 | 7.9 | 17 | 27 | 0.6 | 7900 | 3850 | - | - | 12.5 | 0.041 | 合成樹脂保持器 | ISO 4級 |
| 7201CTP5 | 7201C | 15° | 12 | 32 | 10 | 0.6 | 0.3 | 7.9 | 17 | 27 | 0.6 | 7900 | 3850 | - | - | 12.5 | 0.041 | 合成樹脂保持器 | ISO 5級 |
| 7301AW | 7301A | 30° | 12 | 37 | 12 | 1 | 0.6 | 13.1 | 18 | 31 | 1 | 9450 | 4500 | 18000×80％ | 24000×80％ | - | 0.060 | プレス保持器 | - |
| 7301BW | 7301B | 40° | 12 | 37 | 12 | 1 | 0.6 | 16.3 | 18 | 31 | 1 | 8850 | 4200 | 16000×80％ | 22000×80％ | - | 0.062 | プレス保持器 | - |
| 7301CTP5 | 7301C | 15° | 12 | 37 | 12 | 1 | 0.6 | - | 18 | 31 | 1 | - | - | - | - | - | - | 合成樹脂保持器 | ISO 5級 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 7201AW | 7201AW | P | 2,110 | 在庫品 | 在庫品 |
| 7201AM | 7201AM | P | 3,170 | 在庫品 | 在庫品 |
| 7201ATP5 | 7201ATP5 | P | 6,360 | 在庫品 | 在庫品 |
| 7201BW | 7201BW | P | 2,110 | 在庫品 | 在庫品 |
| 7201BM | 7201BM | P | 3,170 | - | 在庫品 |
| 7201CTP4 | 7201CTP4 | P | 9,170 | - | 在庫品 |
| 7201CTP5 | 7201CTP5 | P | 6,360 | 在庫品 | 在庫品 |
| 7301AW | 7301AW | P | 2,130 | 在庫品 | 在庫品 |
| 7301BW | 7301BW | P | 2,130 | 在庫品 | 在庫品 |
| 7301CTP5 | 7301CTP5 | P | 6,460 | - | 在庫品 |
