・単列アンギュラ玉軸受を背面組合せとし、内輪、外輪をそれぞれ一体にした構造です。
・両方向のアキシアル荷重を負荷することができ、モーメント荷重に対する負荷能力があります。
・固定側軸受として使用できます。
共通仕様
| 保持器 | 打抜き保持器 |
|---|
日本精工
複列アンギュラ玉軸受
詳細仕様
33件の型式
-
主要寸法
-

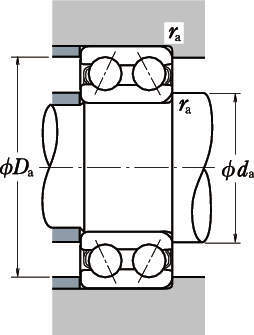

取付寸法
-
動等価荷重・静等価荷重
| 型式 | タイプ | シール・シールド |
内径 d (mm) |
外径 D (mm) |
幅 B (mm) |
r (mm) 最小 |
作用点距離 a0 (mm) |
取付関係寸法(mm) | 基本定格荷重 | 許容回転数(min-1) |
質量 (kg) 参考 |
備考 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| da 最小 | Da 最大 | ra 最大 | Cr (N) | C0r (N) | グリース 潤滑 | 油潤滑 | ||||||||||
| 5210 | 円筒穴 | 開放形 | 50 | 90 | 30.2 | 1.1 | 45.9 | 57 | 83 | 1 | 53000 | 43500 | 4800 | 6000 | 0.67 | - |
| 5310 | 円筒穴 | 開放形 | 50 | 110 | 44.4 | 2 | 55.6 | 60 | 100 | 2 | 81500 | 61500 | 4300 | 5600 | 1.95 | - |
| 5211 | 円筒穴 | 開放形 | 55 | 100 | 33.3 | 1.5 | 50.1 | 64 | 91 | 1.5 | 56000 | 49000 | 4300 | 5600 | 0.96 | - |
| 5311 | 円筒穴 | 開放形 | 55 | 120 | 49.2 | 2 | 60.6 | 65 | 110 | 2 | 95000 | 73000 | 3800 | 5000 | 2.3 | - |
| 5212 | 円筒穴 | 開放形 | 60 | 110 | 36.5 | 1.5 | 56.5 | 69 | 101 | 1.5 | 69000 | 62000 | 3800 | 5000 | 1.35 | - |
| 5312 | 円筒穴 | 開放形 | 60 | 130 | 54 | 2.1 | 69.2 | 72 | 118 | 2 | 125000 | 98500 | 3400 | 4500 | 3.15 | - |
| 5213 | 円筒穴 | 開放形 | 65 | 120 | 38.1 | 1.5 | 59.7 | 74 | 111 | 1.5 | 76500 | 69000 | 3600 | 4500 | 1.65 | - |
| 5313 | 円筒穴 | 開放形 | 65 | 140 | 58.7 | 2.1 | 72.8 | 77 | 128 | 2 | 142000 | 113000 | 3200 | 4300 | 3.85 | - |
| 5214 | 円筒穴 | 開放形 | 70 | 125 | 39.7 | 1.5 | 63.8 | 79 | 116 | 1.5 | 94000 | 82000 | 3400 | 4500 | 1.8 | - |
| 5314 | 円筒穴 | 開放形 | 70 | 150 | 63.5 | 2.1 | 78.3 | 82 | 138 | 2 | 159000 | 128000 | 3000 | 3800 | 4.9 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 5210 | 5210 | P | 14,900 | 在庫品 | 在庫品 |
| 5310 | 5310 | P | 23,800 | 在庫品 | 在庫品 |
| 5211 | 5211 | P | 17,100 | 在庫品 | 在庫品 |
| 5311 | 5311 | P | 26,100 | 在庫品 | 在庫品 |
| 5212 | 5212 | P | 20,100 | 在庫品 | 在庫品 |
| 5312 | 5312 | P | 30,900 | 在庫品 | 在庫品 |
| 5213 | 5213 | P | 24,200 | 在庫品 | 在庫品 |
| 5313 | 5313 | P | 37,300 | - | 在庫品 |
| 5214 | 5214 | P | 26,500 | - | 在庫品 |
| 5314 | 5314 | P | 43,300 | - | 在庫品 |
