自動調心ころ軸受

このページをプリント
CADをダウンロード
価格・納期を確認

・2列の軌道をもつ内輪と、軌道が球面の外輪との間に、転動面がたる形のころを組み込んだ軸受です。
・外輪軌道面の曲率中心は、軸受中心と一致しているので、調心性があります。
・軸やハウジングのたわみがある場合又は軸心の不一致がある場合には､自動的に調整され、軸受に無理な力が加わりません。
・ラジアル荷重及び両方向のアキシアル荷重を負荷することができます。
・ラジアル負荷能力が大きく、重荷重、衝撃荷重のかかる用途に適しています。

: #ベアリング; #ころ軸受

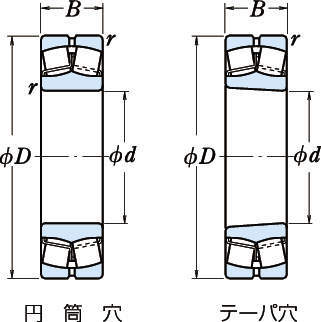

寸法図
カタログ・チラシ
資料
CAD

一覧を見る

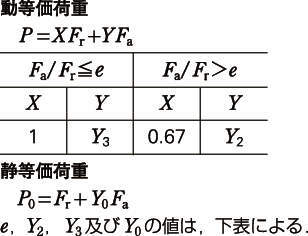

動等価荷重・静等価荷重

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

542件中 141-150件
表示件数

仕様
価格・納期

542件の型式

型式	タイプ	呼び番号	内径 d (mm)	外径 D (mm)	幅 B (mm)	r (mm) 最小	取付関係寸法(mm)					基本定格荷重(N)		許容回転数(min^-1)		定数 e	アキシアル荷重係数			質量 (kg) 参考	内部すきま記号	保持器材質

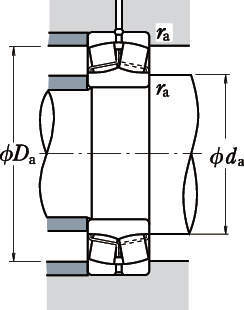

							d_a 最小	d_a 最大	D_a 最大	D_a 最小	r_a 最大	C_r	C_0r	グリース潤滑	油潤滑		Y₂	Y₃	Y₀
							d_a 最小	d_a 最大	D_a 最大	D_a 最小	r_a 最大	C_r	C_0r	グリース潤滑	油潤滑		Y₂	Y₃	Y₀
22326MC3	円筒穴	22326CAE4	130	280	93	4	148	166	262	236	3	995000	1350000	1300	1600	0.34	2.9	2.0	1.9	28.1	C3	銅合金もみ抜き保持器
23028CD	円筒穴	23028CDE4	140	210	53	2	150	157	200	190	2	420000	715000	1600	1900	0.22	4.5	3.0	2.9	6.49	CN	打ち抜き保持器
23028CDC3	円筒穴	23028CDE4	140	210	53	2	150	157	200	190	2	420000	715000	1600	1900	0.22	4.5	3.0	2.9	6.49	C3	打ち抜き保持器
24028M	円筒穴	24028CAE4	140	210	69	2	150	154	200	186	2	525000	945000	1300	1700	0.29	3.4	2.3	2.2	8.37	CN	銅合金もみ抜き保持器
24028MC3	円筒穴	24028CAE4	140	210	69	2	150	154	200	186	2	525000	945000	1300	1700	0.29	3.4	2.3	2.2	8.37	C3	銅合金もみ抜き保持器
23128M	円筒穴	23128CAE4	140	225	68	2.1	152	158	213	198	2	580000	945000	1200	1600	0.28	3.6	2.4	2.3	10.5	CN	銅合金もみ抜き保持器
23128MC3	円筒穴	23128CAE4	140	225	68	2.1	152	158	213	198	2	580000	945000	1200	1600	0.28	3.6	2.4	2.3	10.5	C3	銅合金もみ抜き保持器
24128M	円筒穴	24128CAE4	140	225	85	2.1	152	156	213	193	2	670000	1160000	1200	1600	0.35	2.9	1.9	1.9	13	CN	銅合金もみ抜き保持器
24128MC3	円筒穴	24128CAE4	140	225	85	2.1	152	156	213	193	2	670000	1160000	1200	1600	0.35	2.9	1.9	1.9	13	C3	銅合金もみ抜き保持器
22228CD	円筒穴	22228CDE4	140	250	68	3	154	167	236	219	2.5	645000	930000	1400	1700	0.25	4.0	2.7	2.6	14.5	CN	打ち抜き保持器

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
22326MC3	22326MC3	P	167,000	在庫品	在庫品
23028CD	23028CD	P	73,400	在庫品	在庫品
23028CDC3	23028CDC3	P	73,400	-	在庫品
24028M	24028M	P	126,000	-	在庫品
24028MC3	24028MC3	P	126,000	-	在庫品
23128M	23128M	P	97,700	在庫品	在庫品
23128MC3	23128MC3	P	97,700	在庫品	在庫品
24128M	24128M	P	139,000	在庫品	在庫品
24128MC3	24128MC3	P	139,000	-	在庫品
22228CD	22228CD	P	106,000	-	在庫品
