日本精工

メーカーサイトへ

自動調心ころ軸受

このページをプリント
CADをダウンロード
価格・納期を確認

・2列の軌道をもつ内輪と、軌道が球面の外輪との間に、転動面がたる形のころを組み込んだ軸受です。
・外輪軌道面の曲率中心は、軸受中心と一致しているので、調心性があります。
・軸やハウジングのたわみがある場合又は軸心の不一致がある場合には､自動的に調整され、軸受に無理な力が加わりません。
・ラジアル荷重及び両方向のアキシアル荷重を負荷することができます。
・ラジアル負荷能力が大きく、重荷重、衝撃荷重のかかる用途に適しています。

: #ベアリング; #ころ軸受

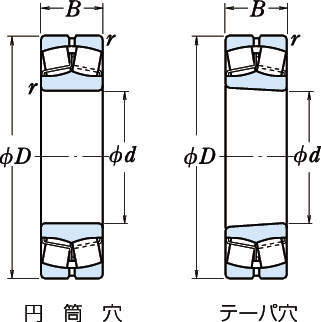

寸法図
カタログ・チラシ
資料
CAD

一覧を見る

動等価荷重・静等価荷重

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

542件中 41-50件
表示件数

仕様
価格・納期

542件の型式

型式	タイプ	呼び番号	内径 d (mm)	外径 D (mm)	幅 B (mm)	r (mm) 最小	取付関係寸法(mm)					基本定格荷重(N)		許容回転数(min^-1)		定数 e	アキシアル荷重係数			質量 (kg) 参考	内部すきま記号	保持器材質
							d_a 最小	d_a 最大	D_a 最大	D_a 最小	r_a 最大	C_r	C_0r	グリース潤滑	油潤滑		Y₂	Y₃	Y₀
							d_a 最小	d_a 最大	D_a 最大	D_a 最小	r_a 最大	C_r	C_0r	グリース潤滑	油潤滑		Y₂	Y₃	Y₀
21312EA	円筒穴	21312EAE4	60	130	31	2.1	72	87	118	117	2	238000	244000	3800	4800	0.22	4.5	3.0	3.0	1.98	CN	打ち抜き保持器
21312EAC3	円筒穴	21312EAE4	60	130	31	2.1	72	87	118	117	2	238000	244000	3800	4800	0.22	4.5	3.0	3.0	1.98	C3	打ち抜き保持器
22312EA	円筒穴	22312EAE4	60	130	46	2.1	72	79	118	111	2	340000	340000	3600	4500	0.34	3.0	2.0	1.9	2.98	CN	打ち抜き保持器
22312EAC3	円筒穴	22312EAE4	60	130	46	2.1	72	79	118	111	2	340000	340000	3600	4500	0.34	3.0	2.0	1.9	2.98	C3	打ち抜き保持器
22213EA	円筒穴	22213EAE4	65	120	31	1.5	74	80	111	107	1.5	221000	230000	4300	5300	0.24	4.2	2.8	2.7	1.51	CN	打ち抜き保持器
22213EAC3	円筒穴	22213EAE4	65	120	31	1.5	74	80	111	107	1.5	221000	230000	4300	5300	0.24	4.2	2.8	2.7	1.51	C3	打ち抜き保持器
21313EA	円筒穴	21313EAE4	65	140	33	2.1	77	94	128	126	2	264000	275000	3600	4500	0.22	4.6	3.1	3.0	2.45	CN	打ち抜き保持器
21313EAC3	円筒穴	21313EAE4	65	140	33	2.1	77	94	128	126	2	264000	275000	3600	4500	0.22	4.6	3.1	3.0	2.45	C3	打ち抜き保持器
22313EA	円筒穴	22313EAE4	65	140	48	2.1	77	84	128	119	2	375000	380000	3200	4000	0.33	3.0	2.0	2.0	3.52	CN	打ち抜き保持器
22313EAC3	円筒穴	22313EAE4	65	140	48	2.1	77	84	128	119	2	375000	380000	3200	4000	0.33	3.0	2.0	2.0	3.52	C3	打ち抜き保持器

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
21312EA	21312EA	P	21,700	在庫品	在庫品
21312EAC3	21312EAC3	P	21,700	在庫品	在庫品
22312EA	22312EA	P	27,900	在庫品	在庫品
22312EAC3	22312EAC3	P	27,900	在庫品	在庫品
22213EA	22213EA	P	22,000	在庫品	在庫品
22213EAC3	22213EAC3	P	22,000	在庫品	在庫品
21313EA	21313EA	P	25,400	在庫品	在庫品
21313EAC3	21313EAC3	P	25,400	在庫品	在庫品
22313EA	22313EA	P	30,500	在庫品	在庫品
22313EAC3	22313EAC3	P	30,500	在庫品	在庫品
