・単列アンギュラ玉軸受は、接触角をもっているので、一方向のアキシアル荷重または、合成荷重を受けるのに適しています。
・構造上、ラジアル荷重がかかるとアキシアル分力が生じるので、2個を対向させて使用するか、2個以上を組み合せて使用します。

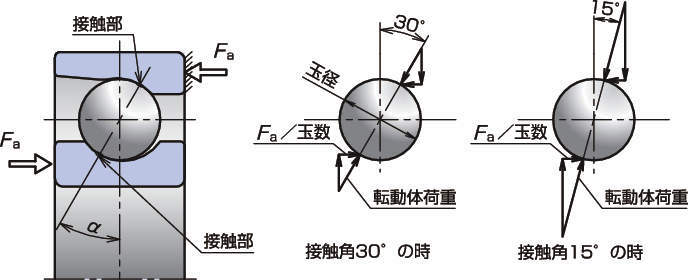

・アンギュラ玉軸受は、接触角が大きいほどアキシアル荷重の負荷能力が大きく、小さいほどアキシアル荷重の負荷能力が小さくなります。接触角が小さくなると高速回転に適しており、ラジアル負荷能力も大きくなります。
| タイプ | DB：背面組合せタイプ DF：正面組合せタイプ DT：並列組合せタイプ |
|---|
102件の型式
主要寸法
接触角
| 型式 | タイプ | 呼び番号 | 接触角 |
内径 d (mm) |
外径 D (mm) |
幅 B (mm) |
r (mm) 最小 |
r1 (mm) 最小 |
保持器材質 | 精度等級 | 予圧 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7011ATDBLP5 | 背面組合せ | 7011A | 30° | 53 | 93 | 21 | 1.4 | 0.9 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7211ATDBLP5 | 背面組合せ | 7211A | 30° | 55 | 100 | 21 | 1.5 | 1 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7211CTDBLP5 | 背面組合せ | 7211C | 15° | 55 | 100 | 21 | 1.5 | 1 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7012ATDBLP5 | 背面組合せ | 7012A | 30° | 60 | 95 | 18 | 1.1 | 0.6 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7012CTDBLP5 | 背面組合せ | 7012C | 15° | 60 | 95 | 18 | 1.1 | 0.6 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7212ATDBLP5 | 背面組合せ | 7212A | 30° | 60 | 110 | 22 | 1.5 | 1 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7212CTDBLP5 | 背面組合せ | 7212C | 15° | 60 | 110 | 22 | 1.5 | 1 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7013ATDBLP5 | 背面組合せ | 7013A | 30° | 65 | 100 | 18 | 1.1 | 0.6 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7013CTDBLP5 | 背面組合せ | 7013C | 15° | 65 | 100 | 18 | 1.1 | 0.6 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 7213ATDBLP5 | 背面組合せ | 7213A | 30° | 65 | 120 | 23 | 1.5 | 1 | 合成樹脂保持器 | ISO 5級 | 軽予圧 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 7011ATDBLP5 | 7011ATDBLP5 | P | 38,700 | - | 在庫品 |
| 7211ATDBLP5 | 7211ATDBLP5 | P | 50,400 | 在庫品 | 在庫品 |
| 7211CTDBLP5 | 7211CTDBLP5 | P | 50,400 | 在庫品 | 在庫品 |
| 7012ATDBLP5 | 7012ATDBLP5 | P | 45,300 | 在庫品 | 在庫品 |
| 7012CTDBLP5 | 7012CTDBLP5 | P | 45,300 | 在庫品 | 在庫品 |
| 7212ATDBLP5 | 7212ATDBLP5 | P | 59,000 | 在庫品 | 在庫品 |
| 7212CTDBLP5 | 7212CTDBLP5 | P | 59,000 | 在庫品 | 在庫品 |
| 7013ATDBLP5 | 7013ATDBLP5 | P | 56,500 | - | 在庫品 |
| 7013CTDBLP5 | 7013CTDBLP5 | P | 56,500 | 在庫品 | 在庫品 |
| 7213ATDBLP5 | 7213ATDBLP5 | P | 73,500 | 在庫品 | 在庫品 |
