標準ボールねじ（軸端完成品)｜工作機械用ボールねじ SA

SA形は、工作機械用の精密ボールねじ（軸単完成品）です。

■循環方式
【チューブ式】
・ボールサイズに見合ったパイプを始点と終点間に渡して循環する方式
・仕様（軸径・リード）対応範囲がひろい

■他の追従を許さない高精度
・NSKが開発した研削方式、計測機器により高精度を実現しました

■優れた耐久性
・清浄度の高い合金鋼を使用し、優れた耐久性を実現しました

■バックラッシュがなく高剛性
・NSKボールねじはゴシックアーク溝形状を採用することにより、ボールと溝のすきまを極小にできます
・さらに予圧を与えることによりすきんまをゼロにでき、バックラッシュはありません
・また、予圧量を管理することにより、使用条件に応じた剛性が得られます
・予圧を与えていない場合でも、ボールと溝のすきまを極小にできるので、バックラッシュは微小です

■円滑な動作で高効率
・サーキュラ溝ではボールがナットとねじ軸の溝にくさび的に食込む現象を生じますが、ゴッシックアーク溝にはこのようなことがありません
・このことと、本来ボールねじが持つ低摩擦と相まって円滑な動作の高効率の運動転換ができます

#ボールねじ

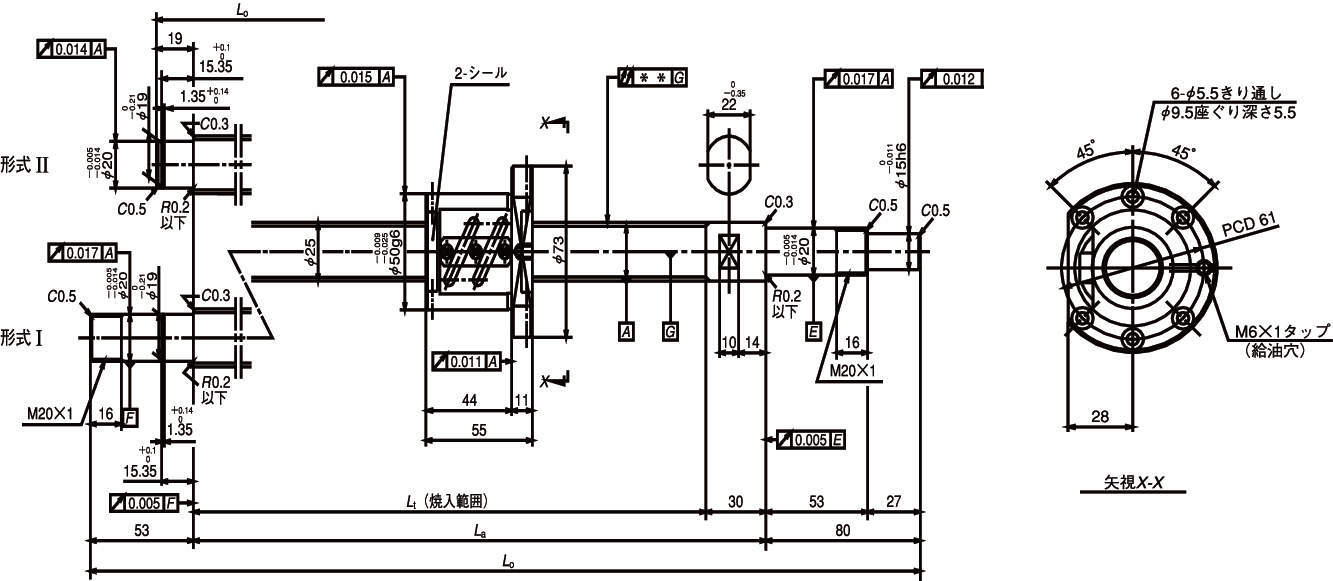

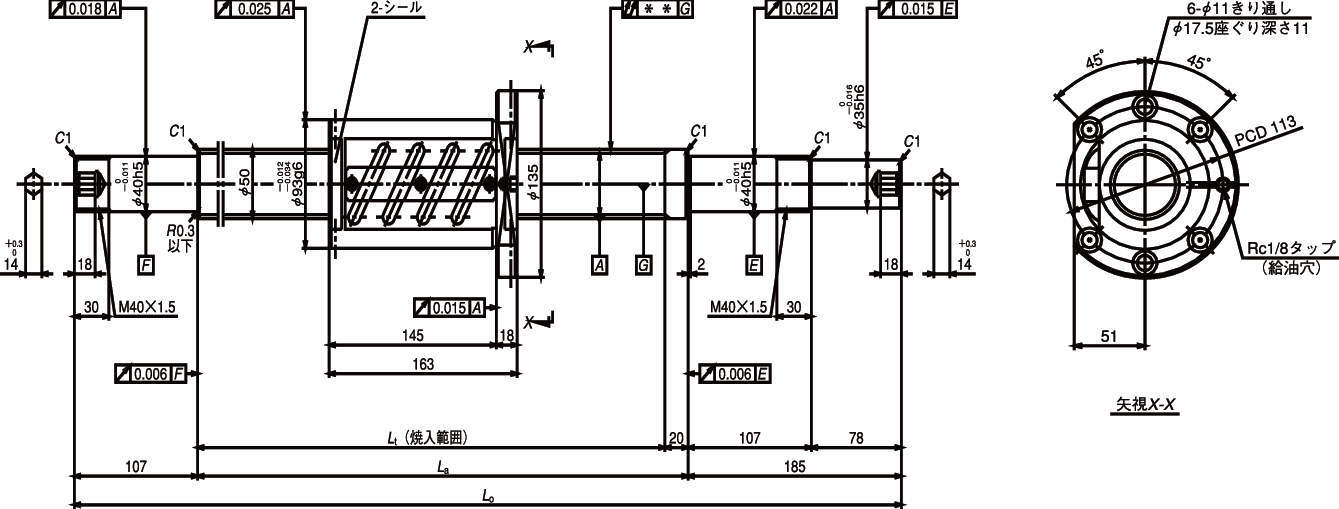

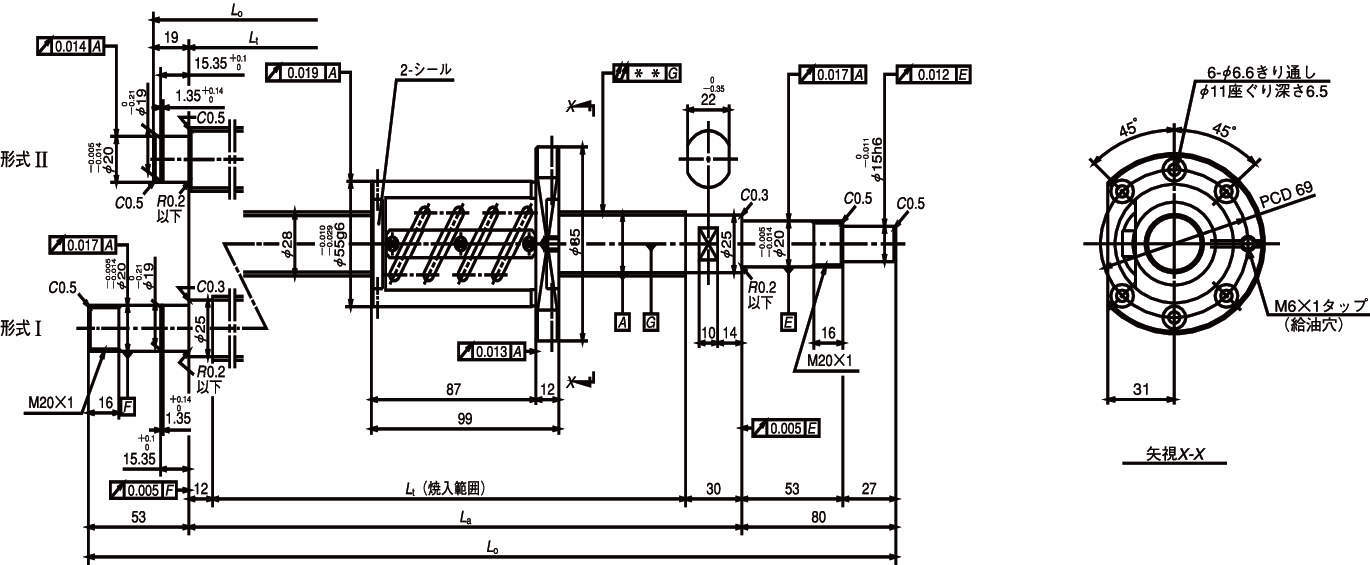

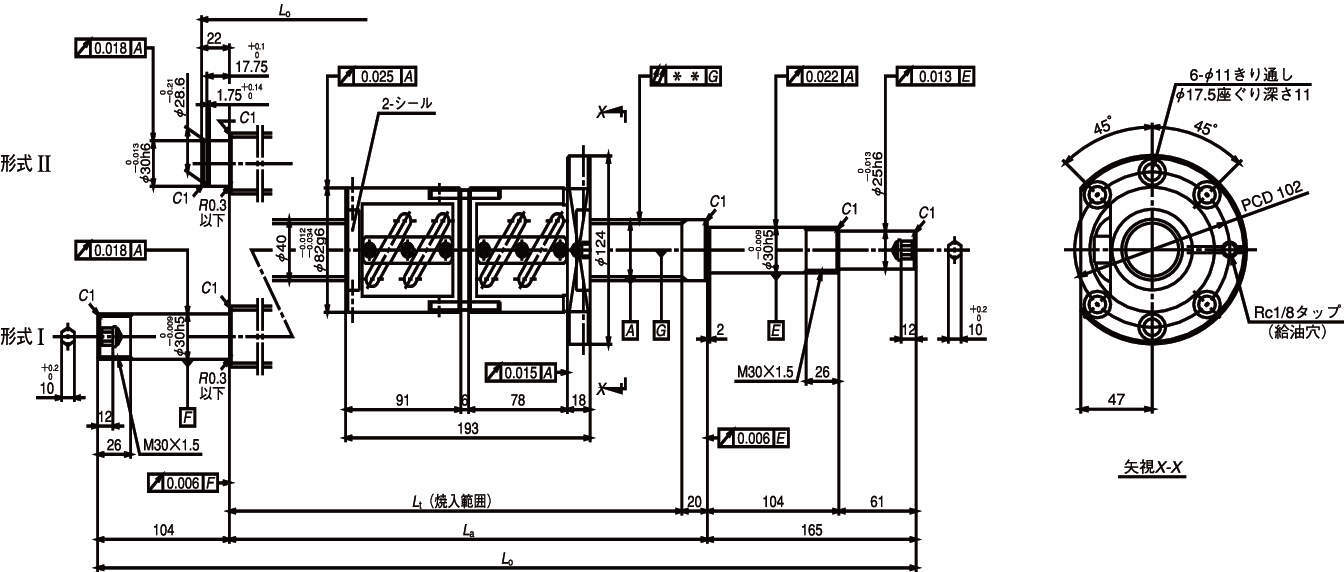

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 156件中 71-80件

  • 表示件数

156件の型式

  • ねじ軸φ20・リード4

  • ねじ軸φ20・リード5

  • ねじ軸φ25・リード4

  • ねじ軸φ25・リード5

  • ねじ軸φ25・リード6

  • ねじ軸φ25・リード10

  • ねじ軸φ28・リード5　P

  • ねじ軸φ28・リード5　Z

  • ねじ軸φ28・リード6　P

  • ねじ軸φ28・リード6　Z

  • ねじ軸φ32・リード5　P

  • ねじ軸φ32・リード5　Z

  • ねじ軸φ32・リード6　P

  • ねじ軸φ32・リード6　Z

  • ねじ軸φ32・リード8　

  • ねじ軸φ32・リード10　Z

  • ねじ軸φ32・リード10　D

  • ねじ軸φ36・リード10　Z

  • ねじ軸φ36・リード10　D

  • ねじ軸φ40・リード5

  • ねじ軸φ40・リード8

  • ねじ軸φ40・リード10　Z

  • ねじ軸φ40・リード10　D

  • ねじ軸φ40・リード12　Z

  • ねじ軸φ40・リード12　D

  • ねじ軸φ45・リード10

  • ねじ軸φ50・リード10　1Z

  • ねじ軸φ50・リード10　2Z

型式 ねじ軸径 リード ねじれ方向 ボール径 ねじ軸谷径 有効巻数 ストローク ねじ軸長さ 左側軸端形式 リード精度 軸心の振れ 質量
(kg)		 基本定格荷重(N) 許容回転数N(min-1) 精度等級 予圧 予圧荷重
(N)
呼び 最大 Lt La L0 T ep VV 動定格Ca 静定格C0a 固定-支持 固定-固定
W3202SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 150 186 280 300 460 II -0.007 0.023 0.018 0.040 3.5 21800 56000 2180 - C5 オフセット予圧 1270
W3203SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 250 286 380 400 560 II -0.009 0.025 0.020 0.050 4.1 21800 56000 2180 - C5 オフセット予圧 1270
W3204SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 350 386 480 500 660 II -0.012 0.027 0.020 0.060 4.7 21800 56000 2180 - C5 オフセット予圧 1270
W3205SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 450 486 580 600 760 II -0.014 0.030 0.023 0.060 5.3 21800 56000 2180 - C5 オフセット予圧 1270
W3206SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 550 586 680 700 929 I -0.016 0.035 0.025 0.075 6.1 21800 56000 2180 2180 C5 オフセット予圧 1270
W3207SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 650 686 780 800 1029 I -0.019 0.035 0.025 0.090 6.7 21800 56000 2180 2180 C5 オフセット予圧 1270
W3209SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 850 886 980 1000 1229 I -0.024 0.040 0.027 0.090 7.9 21800 56000 2180 2180 C5 オフセット予圧 1270
W3211SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 1050 1086 1180 1200 1429 I -0.028 0.046 0.030 0.120 9.0 21800 56000 2180 2180 C5 オフセット予圧 1270
W3214SA-2Z-C5Z5 32 5 右 3.175 29.2 2.5×2 1350 1386 1480 1500 1729 I -0.036 0.054 0.035 0.150 10.8 21800 56000 2100 2180 C5 オフセット予圧 1270
W3203SA-3P-C5Z6 32 6 右 3.969 28.4 2.5×2 250 294 365 400 515 II -0.009 0.025 0.020 0.050 3.8 18300 34700 2180 - C5 オーバーサイズボール予圧 780

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
W3202SA-2Z-C5Z5 W3202SA-2Z-C5Z5 P 148,000 - 在庫品
W3203SA-2Z-C5Z5 W3203SA-2Z-C5Z5 P 153,000 - 在庫品
W3204SA-2Z-C5Z5 W3204SA-2Z-C5Z5 P 159,000 - 在庫品
W3205SA-2Z-C5Z5 W3205SA-2Z-C5Z5 P 170,000 - 在庫品
W3206SA-2Z-C5Z5 W3206SA-2Z-C5Z5 P 181,000 - 在庫品
W3207SA-2Z-C5Z5 W3207SA-2Z-C5Z5 P 194,000 - 在庫品
W3209SA-2Z-C5Z5 W3209SA-2Z-C5Z5 P 216,000 - 在庫品
W3211SA-2Z-C5Z5 W3211SA-2Z-C5Z5 P 239,000 - 在庫品
W3214SA-2Z-C5Z5 W3214SA-2Z-C5Z5 P 275,000 - 在庫品
W3203SA-3P-C5Z6 W3203SA-3P-C5Z6 P 141,000 - 在庫品
