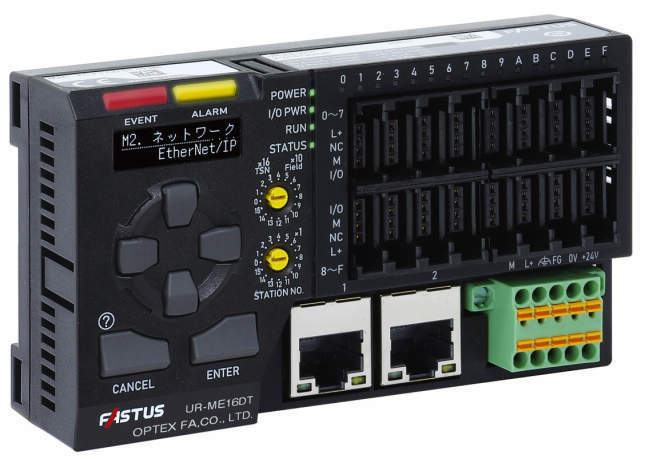

UR-ME16DT
-
![]()

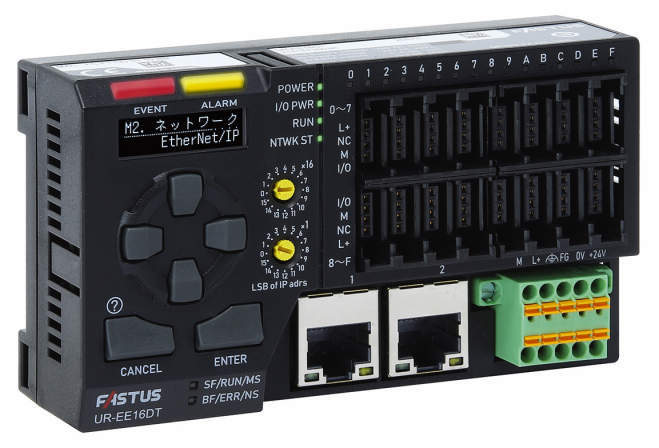

UR-EE16DT
業界初FPGAによるIO-Link通信処理と独自の設計で実現した、業界初の機能と性能
【NPN/PNP機器の混在接続を1台で実現】
・IO-Linkはもちろんのこと、NPN/PNP入出力機器もこの1台にまとめて接続可能です。さらに接続機器の個別設定(IO-Link/NPN入出力/PNP入出力)はチャンネルごとに行えます。
【16チャンネル搭載】
・標準的なIO-Linkマスタに比べ2倍以上のI/Oデバイスと接続が可能。コスト・スペースの削減に貢献します。
【最小サイクルタイム0.3msを実現】
・IO-Link最小サイクルタイムは、業界最速の0.3msと高速応答を実現。
IO-Link通信の応答時間の課題を解決しました。
【10言語表示に対応】
・本機メニューから簡単に10言語の切り替えが可能。海外への設備移動が発生した場合でも安心して使用ができるグローバル設計です。
【CC-LinkIE TSN対応】
・1台でCC-Link IE FieldとCC-Link IE TSNに対応するマルチプロトコル設計。本機メニューからフィールドネットワークの切り換えが簡単に行えます。
【手のひらサイズを実現】
・標準的なIO-Linkマスタ(8チャンネル)の約1/2サイズ(W100×D31.4×H63mm)mmを実現。さらに、チャンネル数は倍となるため、装置内の省スペース化に貢献します。
共通仕様
| 接続形態 | 通信部：RJ45 コネクタ ユニット電源部：5極×2列 スプリングクランプ端子台 入出力部：16極 スプリングクランプ端子台 |
|---|---|
| 電源電圧 | DC24V ±15% |
| 消費電流 | 0.2A/1点 2.5A/16点 |
| 入出力形式 | PNP/NPN チャネル別切り換え式 |
| 耐環境性:使用周囲温度/湿度 | 0～+55％/5～95％RH(結露および氷結なきこと) |
| 耐環境性:保管温度/湿度 | -25～+75℃/5～95％RH(結露および氷結なきこと) |
| 耐環境性:耐振動 | IEC61131-2適合 |
| 耐環境性:耐衝撃 | IEC61131-2適合 |
| 耐環境性:使用雰囲気 | 腐食性ガスがないこと |
| 耐環境性:使用標高 | 0～2000m |
| 耐環境性:設置場所 | 制御盤内 |
| 耐環境性:保護等級 | IP20 |
| 耐環境性:汚染度 | 2以下 |
| 適用法令:EMS | EMC指令(2014/30/EU) |
| 適用法令:環境 | RoHS指令(2011/65/EU)、中国RoHS(令第32号) |
| 材質 | 本体：PC、ボタン、マウントスリング：POM、端子台：PA |
| 質量 | 約195g(端子台含む、非配線時) |
| 付属品 | 取扱説明書、入出力端子台×3個、電源端子台×1個 RJ45 コネクタ用保護キャップ×2(本体に装着) |
-
