椿本チエイン
プラコンビチェーン
詳細仕様
15件の型式

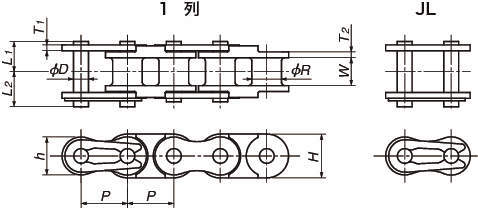

| 型式 | タイプ | チェーン番号 | 列数 |
ピッチ P (mm) |
ブシュ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
最大許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T1 | 厚さ T2 | 幅 H | 幅 h | ピン径 D | ピン長 L1+L1 | L1 | L2 | ||||||||||
| RS25-PC-1-MCJL | ジョイントリンク | RS25 | 1 | 6.35 | 3.3 | 3.18 | 0.75 | 1.3 | 6 | 5.05 | 2.31 | 10 | 4.5 | 5.5 | 0.08 | 0.095 | - |
| RS35-PC-1-MCJL | ジョイントリンク | RS35 | 1 | 9.525 | 5.08 | 4.78 | 1.25 | 2.2 | 9 | 7.8 | 3.59 | 14.7 | 6.85 | 7.85 | 0.18 | 0.22 | - |
| RS40-PC-1-MCJL | ジョイントリンク | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 1.5 | 12 | 10.4 | 3.97 | 18.2 | 8.25 | 9.95 | 0.44 | 0.39 | - |
| RS50-PC-1-MCJL | ジョイントリンク | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 2 | 15 | 13 | 5.09 | 22.3 | 10.3 | 12 | 0.69 | 0.58 | - |
| RS60-PC-1-MCJL | ジョイントリンク | RS60 | 1 | 19.05 | 11.91 | 12.7 | 2.4 | 2.4 | 18.1 | 15.6 | 5.96 | 27.6 | 12.85 | 14.75 | 0.88 | 0.82 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS25-PC-1-MCJL | RS25-PC-1-MCJL | P | 280 | 在庫品 | 在庫品 |
| RS35-PC-1-MCJL | RS35-PC-1-MCJL | P | 369 | 在庫品 | 在庫品 |
| RS40-PC-1-MCJL | RS40-PC-1-MCJL | P | 376 | 在庫品 | 在庫品 |
| RS50-PC-1-MCJL | RS50-PC-1-MCJL | P | 462 | - | 在庫品 |
| RS60-PC-1-MCJL | RS60-PC-1-MCJL | P | 704 | 在庫品 | 在庫品 |
