■スーパチェーンのプレート板厚を1サイズアップ
・スーパチェーンと同形状のプレートで、外プレート、内プレートの板厚をRSローラチェーンよりも1サイズ大きくしています。
・より高い許容張力、引張強さ、衝撃吸収性が求められる条件での使用に適しています。
■高い疲れ強さ
・スーパチェーンの16％アップ。
■高い引張り強さ
・ スーパチェーンの13％アップ。
■RSローラチェーン2列と同等の最大許容張力。
・つばきドライブチェーンで最も高い最大許容張力を有します。
■高い衝撃吸収性
■高い疲労強度、高い引張強さ、高い衝撃吸収性
・スーパチェーンから16％アップの疲れ強さと、13％アップの引張強さを実現しました。
・建設機械、自動車製造設備、窯業、鉄鋼設備、農業機械等の用途に適しています。
椿本チエイン
スーパHチェーン
詳細仕様
63件の型式
-
-
最小引張強さ・最大許容張力の比較

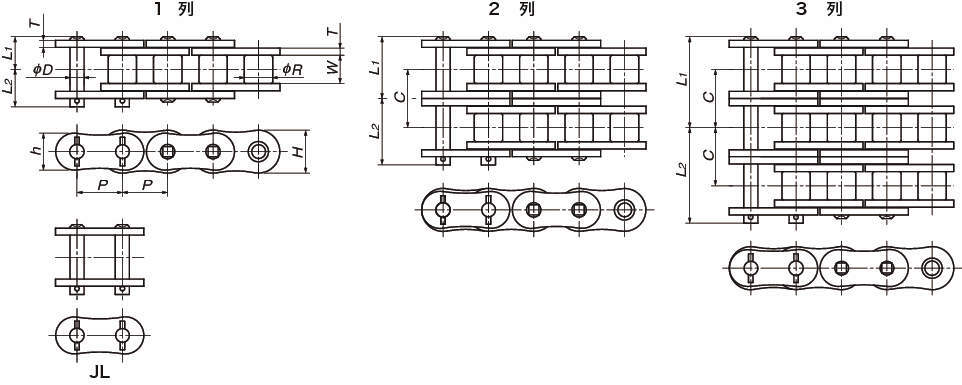

| 型式 | タイプ |
チェーン 番号 |
列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
横ピッチ C (mm) |
最小 引張強さ (kN) |
平均 引張強さ (kN) |
最大 許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さT | 幅H | 幅h | ピン径D | L1 | L2 | |||||||||||||
| RS80-SUPH-1-RP-L | リンク | RS80 | 1 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 18.3 | 20.9 | - | 85.3 | 98.1 | 25 | 3.29 | - |
| RS80-SUPH-2-RP-L | リンク | RS80 | 2 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 34.6 | 37.2 | 32.6 | 171 | 196 | 42 | 6.52 | - |
| RS80-SUPH-3-RP-L | リンク | RS80 | 3 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 50.95 | 53.55 | 32.6 | 256 | 294 | 61.8 | 9.75 | - |
| RS100-SUPH-1-RP-L | リンク | RS100 | 1 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 21.8 | 24.5 | - | 127 | 145 | 39.2 | 4.88 | - |
| RS100-SUPH-2-RP-L | リンク | RS100 | 2 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 41.4 | 44.1 | 39.1 | 253 | 290 | 66.7 | 9.51 | - |
| RS100-SUPH-3-RP-L | リンク | RS100 | 3 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 61 | 63.6 | 39.1 | 380 | 435 | 98.1 | 14.14 | - |
| RS120-SUPH-1-RP-L | リンク | RS120 | 1 | 38.1 | 22.23 | 25.4 | 5.6 | 36.2 | 31.2 | 11.11 | 26.95 | 30.55 | - | 171 | 196 | 53.9 | 6.94 | - |
| RS120-SUPH-2-RP-L | リンク | RS120 | 2 | 38.1 | 22.23 | 25.4 | 5.6 | 36.2 | 31.2 | 11.11 | 51.4 | 55 | 48.9 | 341 | 392 | 91.7 | 13.51 | - |
| RS120-SUPH-3-RP-L | リンク | RS120 | 3 | 38.1 | 22.23 | 25.4 | 5.6 | 36.2 | 31.2 | 11.11 | 75.85 | 79.55 | 48.9 | 512 | 588 | 135 | 20.09 | - |
| RS140-SUPH-1-RP-L | リンク | RS140 | 1 | 44.45 | 25.4 | 25.4 | 6.4 | 42.2 | 36.4 | 12.71 | 28.9 | 33.1 | - | 222 | 255 | 68.4 | 8.88 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS80-SUPH-1-RP-L | RS80-SUPH-1-RP-L | L | 284 | - | 25日間 |
| RS80-SUPH-2-RP-L | RS80-SUPH-2-RP-L | L | 702 | - | - |
| RS80-SUPH-3-RP-L | RS80-SUPH-3-RP-L | L | 1,120 | - | 25日間 |
| RS100-SUPH-1-RP-L | RS100-SUPH-1-RP-L | L | 553 | - | 25日間 |
| RS100-SUPH-2-RP-L | RS100-SUPH-2-RP-L | L | 1,380 | - | - |
| RS100-SUPH-3-RP-L | RS100-SUPH-3-RP-L | L | 2,220 | - | 25日間 |
| RS120-SUPH-1-RP-L | RS120-SUPH-1-RP-L | L | 922 | - | 25日間 |
| RS120-SUPH-2-RP-L | RS120-SUPH-2-RP-L | L | 2,290 | - | 25日間 |
| RS120-SUPH-3-RP-L | RS120-SUPH-3-RP-L | L | 3,710 | - | 25日間 |
| RS140-SUPH-1-RP-L | RS140-SUPH-1-RP-L | L | 1,300 | - | 25日間 |
