・スーパチェーンと同形状のプレートで、外プレート、内プレートの板厚をRSローラチェーンよりも1サイズ大きくしています。
・より高い許容張力、引張強さ、衝撃吸収性が求められる条件での使用に適しています。
椿本チエイン
スーパHチェーン
詳細仕様
42件の型式
-
-
最小引張強さ・最大許容張力の比較

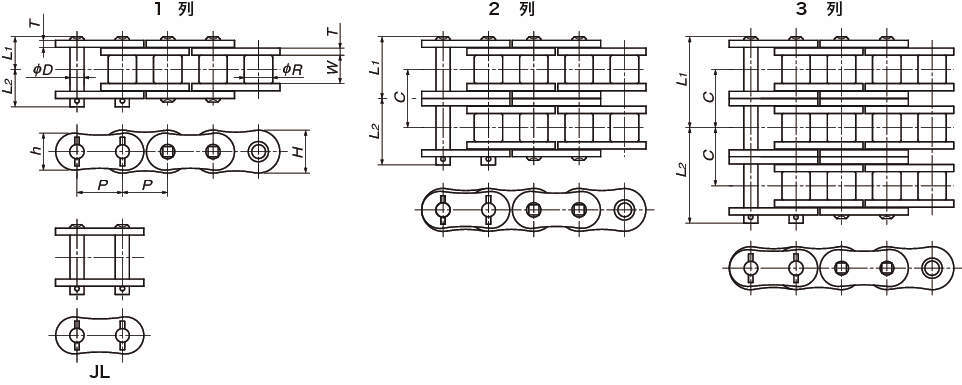

| 型式 | タイプ | チェーン番号 | 列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
横ピッチ C (mm) |
最小引張強さ (kN) |
平均引張強さ (kN) |
最大許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T | 幅 H | 幅 h | ピン径 D | L1 | L2 | |||||||||||||
| RS140-SUPH-1-FSJL | ジョイントリンク | RS140 | 1 | 44.45 | 25.4 | 25.4 | 6.4 | 42.2 | 36.4 | 12.71 | 28.9 | 33.1 | - | 222 | 255 | 68.4 | 8.88 | - |
| RS140-SUPH-2-FSJL | ジョイントリンク | RS140 | 2 | 44.45 | 25.4 | 25.4 | 6.4 | 42.2 | 36.4 | 12.71 | 54.95 | 59.5 | 52.2 | 443 | 510 | 108 | 17.38 | - |
| RS140-SUPH-3-FSJL | ジョイントリンク | RS140 | 3 | 44.45 | 25.4 | 25.4 | 6.4 | 42.2 | 36.4 | 12.71 | 81.15 | 85.25 | 52.2 | 665 | 765 | 159 | 25.88 | - |
| RS160-SUPH-1-FSJL | ジョイントリンク | RS160 | 1 | 50.8 | 28.58 | 31.75 | 7.15 | 48.2 | 41.6 | 14.29 | 33.95 | 38.45 | - | 281 | 324 | 90 | 11.72 | - |
| RS160-SUPH-2-FSJL | ジョイントリンク | RS160 | 2 | 50.8 | 28.58 | 31.75 | 7.15 | 48.2 | 41.6 | 14.29 | 64.9 | 69.6 | 61.9 | 563 | 647 | 145 | 22.97 | - |
| RS160-SUPH-3-FSJL | ジョイントリンク | RS160 | 3 | 50.8 | 28.58 | 31.75 | 7.15 | 48.2 | 41.6 | 14.29 | 95.95 | 100.45 | 61.9 | 844 | 971 | 213 | 34.22 | - |
| RS200-SUPH-1-FSJL | ジョイントリンク | RS200 | 1 | 63.5 | 39.68 | 38.1 | 9.5 | 60.3 | 52 | 19.85 | 42.9 | 48.1 | - | 520 | 598 | 122 | 19.68 | - |
| RS200-SUPH-2-FSJL | ジョイントリンク | RS200 | 2 | 63.5 | 39.68 | 38.1 | 9.5 | 60.3 | 52 | 19.85 | 82.05 | 87.3 | 78.3 | 1040 | 1200 | 183 | 38.48 | - |
| RS200-SUPH-3-FSJL | ジョイントリンク | RS200 | 3 | 63.5 | 39.68 | 38.1 | 9.5 | 60.3 | 52 | 19.85 | 121.25 | 126.55 | 78.3 | 1560 | 1790 | 270 | 57.29 | - |
| RS240-SUPH-1-FSJL | ジョイントリンク | RS240 | 1 | 76.2 | 47.63 | 47.63 | 12.7 | 72.4 | 62.4 | 23.81 | 54.8 | 62.3 | - | 802 | 922 | 168 | 30.47 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS140-SUPH-1-FSJL | RS140-SUPH-1-FSJL | P | 2,080 | - | 25日間 |
| RS140-SUPH-2-FSJL | RS140-SUPH-2-FSJL | P | 5,070 | - | - |
| RS140-SUPH-3-FSJL | RS140-SUPH-3-FSJL | P | 8,180 | - | - |
| RS160-SUPH-1-FSJL | RS160-SUPH-1-FSJL | P | 2,980 | - | 25日間 |
| RS160-SUPH-2-FSJL | RS160-SUPH-2-FSJL | P | 7,420 | - | - |
| RS160-SUPH-3-FSJL | RS160-SUPH-3-FSJL | P | 11,700 | - | - |
| RS200-SUPH-1-FSJL | RS200-SUPH-1-FSJL | P | 7,890 | - | 30日間 |
| RS200-SUPH-2-FSJL | RS200-SUPH-2-FSJL | P | 17,400 | - | 30日間 |
| RS200-SUPH-3-FSJL | RS200-SUPH-3-FSJL | P | 27,600 | - | - |
| RS240-SUPH-1-FSJL | RS240-SUPH-1-FSJL | P | 15,300 | - | 30日間 |
