■外プレート、内プレートの板厚をRSローラチェーンより1サイズ大きくしています。
■RSローラチェーンに比べ約20％引張強さをアップ
・引張強さが19％アップしていますので、大きな引張強さや小さな弾性伸びが求められる用途に適しています。
■50m/min以下の低速ドライブに最適。
・高速域でご使用の場合には、RSローラチェーンをご使用ください。
■高い伝動能力、高い引張強さ、高い衝撃吸収性
・高い引張強さを発揮。
・使用頻度の少ない吊り下げ用途、50m/min以下の低速ドライブに最適です。
・金属加工機械、林業、建設機械等での用途にお勧めします。
| 継手リンク | F形：シマリバメ M形：スキマバメ |
|---|
72件の型式
最小引張強さ・最大許容張力の比較

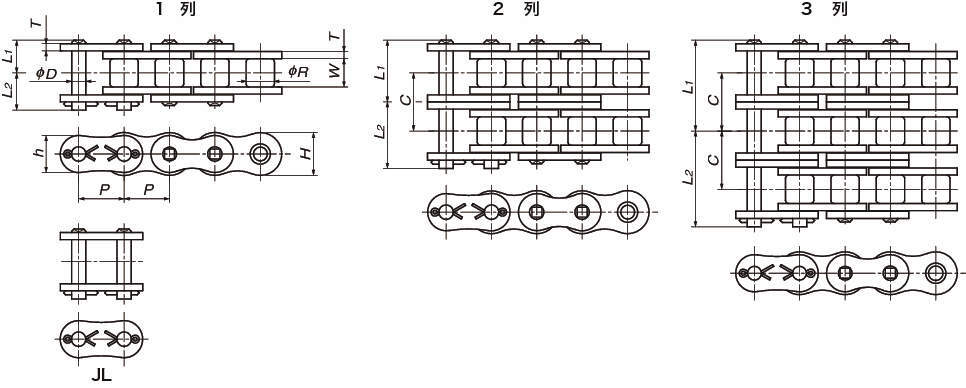

| 型式 | タイプ |
チェーン 番号 |
列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
横ピッチ C (mm) |
最小 引張強さ (kN) |
平均 引張強さ (kN) |
最大 許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さT | 幅H | 幅h | ピン径D | L1 | L2 | |||||||||||||
| RS60-HT-1-RP-L | リンク | RS60 | 1 | 19.05 | 11.91 | 12.7 | 3.2 | 18.1 | 15.6 | 5.96 | 14.8 | 17 | - | 48.1 | 55.9 | 9.81 | 1.8 | - |
| RS60-HT-2-RP-L | リンク | RS60 | 2 | 19.05 | 11.91 | 12.7 | 3.2 | 18.1 | 15.6 | 5.96 | 27.8 | 29.9 | 26.1 | 96.1 | 112 | 16.7 | 3.59 | - |
| RS60-HT-3-RP-L | リンク | RS60 | 3 | 19.05 | 11.91 | 12.7 | 3.2 | 18.1 | 15.6 | 5.96 | 40.85 | 42.95 | 26.1 | 144 | 168 | 24.5 | 5.36 | - |
| RS80-HT-1-RP-L | リンク | RS80 | 1 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 18.3 | 20 | - | 81.4 | 93.2 | 16.2 | 3.11 | - |
| RS80-HT-2-RP-L | リンク | RS80 | 2 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 34.6 | 37.2 | 32.6 | 163 | 186 | 27.6 | 6.18 | - |
| RS80-HT-3-RP-L | リンク | RS80 | 3 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 50,95 | 53.55 | 32.6 | 244 | 279 | 40.5 | 9.24 | - |
| RS100-HT-1-RP-L | リンク | RS100 | 1 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 21.8 | 24.5 | - | 124 | 142 | 24.5 | 4.58 | - |
| RS100-HT-2-RP-L | リンク | RS100 | 2 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 41.4 | 44.1 | 39.1 | 247 | 284 | 41.7 | 9.03 | - |
| RS100-HT-3-RP-L | リンク | RS100 | 3 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 61 | 63.6 | 39.1 | 371 | 427 | 61.3 | 13.54 | - |
| RS120-HT-1-RP-L | リンク | RS120 | 1 | 38.1 | 22.23 | 25.4 | 5.6 | 36.2 | 31.2 | 11.11 | 26.95 | 30.55 | - | 167 | 191 | 32.4 | 6.53 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS60-HT-1-RP-L | RS60-HT-1-RP-L | L | 93 | - | 15日間 |
| RS60-HT-2-RP-L | RS60-HT-2-RP-L | L | 264 | - | 30日間 |
| RS60-HT-3-RP-L | RS60-HT-3-RP-L | L | 484 | - | - |
| RS80-HT-1-RP-L | RS80-HT-1-RP-L | L | 216 | - | 15日間 |
| RS80-HT-2-RP-L | RS80-HT-2-RP-L | L | 538 | - | - |
| RS80-HT-3-RP-L | RS80-HT-3-RP-L | L | 858 | - | - |
| RS100-HT-1-RP-L | RS100-HT-1-RP-L | L | 427 | - | 15日間 |
| RS100-HT-2-RP-L | RS100-HT-2-RP-L | L | 1,070 | - | - |
| RS100-HT-3-RP-L | RS100-HT-3-RP-L | L | 1,700 | - | - |
| RS120-HT-1-RP-L | RS120-HT-1-RP-L | L | 713 | - | 15日間 |
