・外プレート、内プレートの板厚をRSローラチェーンよりも1サイズ大きくしています。
・RSローラチェーンよりも約20％引張強さがアップしておりますので、大きな引張強さや小さな弾性伸びが求められる用途に適しています。
共通仕様
| 継手リンク | F形：シマリバメ M形：スキマバメ |
|---|
椿本チエイン
強力チェーン
詳細仕様
72件の型式
-
-
最小引張強さ・最大許容張力の比較

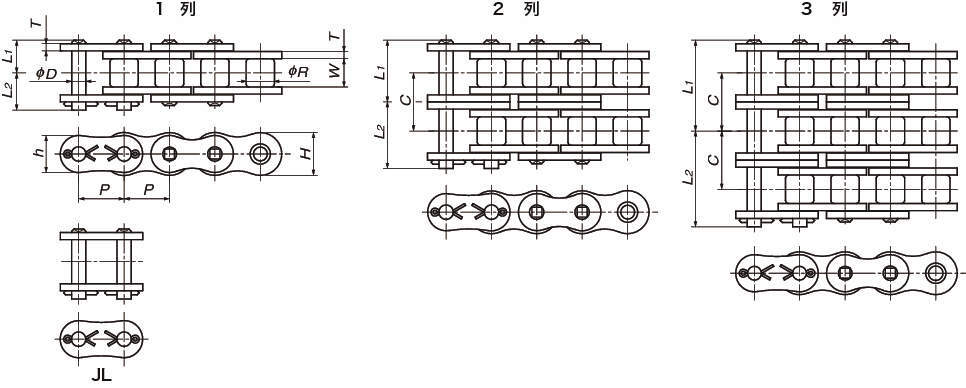

| 型式 | タイプ |
ジョイント リンク タイプ |
チェーン番号 | 列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
横ピッチ C (mm) |
最小引張強さ (kN) |
平均引張強さ (kN) |
最大許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T | 幅 H | 幅 h | ピン径 D | L1 | L2 | ||||||||||||||
| RS60-HT-1-RP-L | リンク | M形 | RS60 | 1 | 19.05 | 11.91 | 12.7 | 3.2 | 18.1 | 15.6 | 5.96 | 14.8 | 17 | - | 48.1 | 55.9 | 9.81 | 1.8 | - |
| RS60-HT-2-RP-L | リンク | M形 | RS60 | 2 | 19.05 | 11.91 | 12.7 | 3.2 | 18.1 | 15.6 | 5.96 | 27.8 | 29.9 | 26.1 | 96.1 | 112 | 16.7 | 3.59 | - |
| RS60-HT-3-RP-L | リンク | M形 | RS60 | 3 | 19.05 | 11.91 | 12.7 | 3.2 | 18.1 | 15.6 | 5.96 | 40.85 | 42.95 | 26.1 | 144 | 168 | 24.5 | 5.36 | - |
| RS80-HT-1-RP-L | リンク | M形 | RS80 | 1 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 18.3 | 20 | - | 81.4 | 93.2 | 16.2 | 3.11 | - |
| RS80-HT-2-RP-L | リンク | M形 | RS80 | 2 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 34.6 | 37.2 | 32.6 | 163 | 186 | 27.6 | 6.18 | - |
| RS80-HT-3-RP-L | リンク | M形 | RS80 | 3 | 25.4 | 15.88 | 15.88 | 4 | 24.1 | 20.8 | 7.94 | 50,95 | 53.55 | 32.6 | 244 | 279 | 40.5 | 9.24 | - |
| RS100-HT-1-RP-L | リンク | M形 | RS100 | 1 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 21.8 | 24.5 | - | 124 | 142 | 24.5 | 4.58 | - |
| RS100-HT-2-RP-L | リンク | M形 | RS100 | 2 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 41.4 | 44.1 | 39.1 | 247 | 284 | 41.7 | 9.03 | - |
| RS100-HT-3-RP-L | リンク | M形 | RS100 | 3 | 31.75 | 19.05 | 19.05 | 4.8 | 30.1 | 26 | 9.54 | 61 | 63.6 | 39.1 | 371 | 427 | 61.3 | 13.54 | - |
| RS120-HT-1-RP-L | リンク | M形 | RS120 | 1 | 38.1 | 22.23 | 25.4 | 5.6 | 36.2 | 31.2 | 11.11 | 26.95 | 30.55 | - | 167 | 191 | 32.4 | 6.53 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS60-HT-1-RP-L | RS60-HT-1-RP-L | L | 93 | - | 15日間 |
| RS60-HT-2-RP-L | RS60-HT-2-RP-L | L | 264 | - | 30日間 |
| RS60-HT-3-RP-L | RS60-HT-3-RP-L | L | 484 | - | - |
| RS80-HT-1-RP-L | RS80-HT-1-RP-L | L | 216 | - | 15日間 |
| RS80-HT-2-RP-L | RS80-HT-2-RP-L | L | 538 | - | - |
| RS80-HT-3-RP-L | RS80-HT-3-RP-L | L | 858 | - | - |
| RS100-HT-1-RP-L | RS100-HT-1-RP-L | L | 427 | - | 15日間 |
| RS100-HT-2-RP-L | RS100-HT-2-RP-L | L | 1,070 | - | - |
| RS100-HT-3-RP-L | RS100-HT-3-RP-L | L | 1,700 | - | - |
| RS120-HT-1-RP-L | RS120-HT-1-RP-L | L | 713 | - | 15日間 |
