・コンパクト設計。
・DT仕様の2倍の引張強さ。
・ローラ許容負荷の向上。
・Rローラ
最も基本的で汎用性のある形式です。ローラの負荷容量が大きく、摩擦抵抗が低いのが特長です。
・Fローラ
簡単に横振れ防止ができます。ラフな使い方や、通常のスラットコンベヤなどに適します。
・Sローラ
スプロケットのかみ合い時に衝撃や摩耗を緩和する効果があります。ローラ外径がプレート幅よりも小さい物です。
| 仕様 | 強力大型コンベヤチェーン AT仕様 |
|---|---|
| 使用温度 | -60℃～400℃ |
1324件の型式

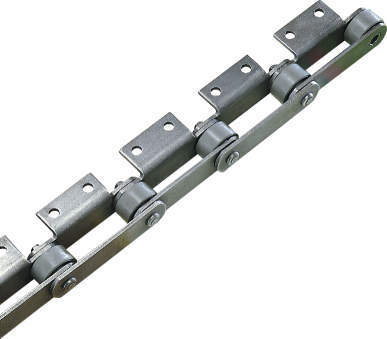

アタッチメント付
Rローラ

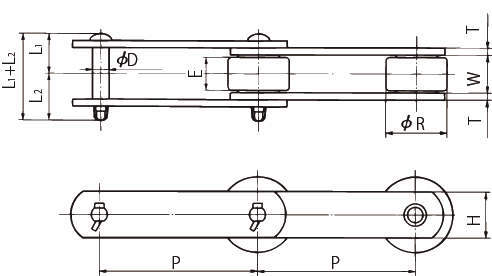

Fローラ

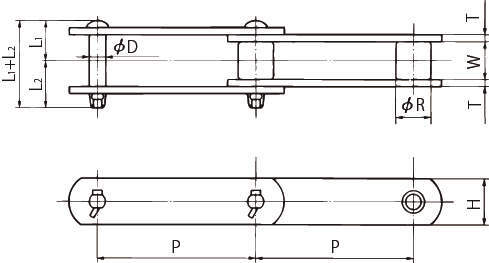

Sローラ

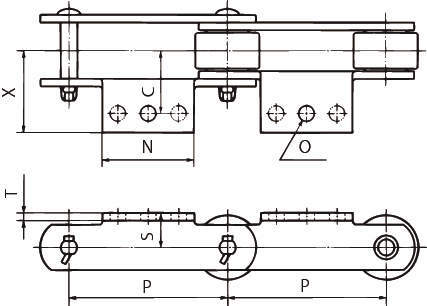

A1・A3アタッチ付
A2アタッチ付

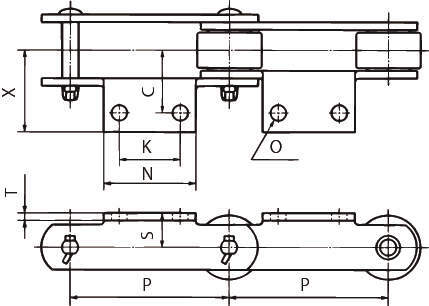

K1・K3アタッチ付

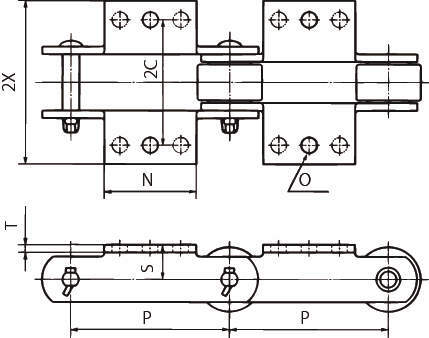

K2アタッチ付

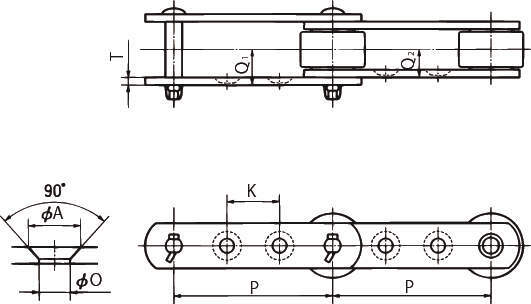

GA2アタッチ付

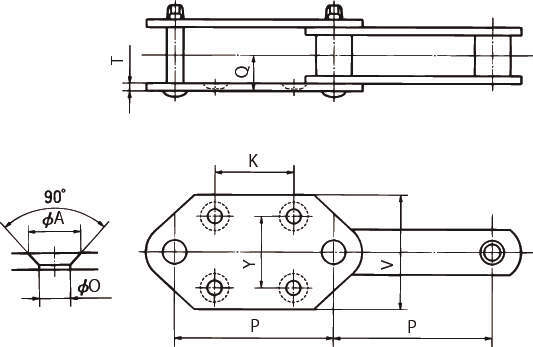

GA4アタッチ付
| 型式 | タイプ | 寸法系 |
チェーン 番号 |
ローラ 形式 |
アタッチメント |
ピッチ P (mm) |
ローラ(mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) | アタッチメント(mm) | アタッチメント(mm) |
平均引張強さ (kN） |
最小引張強さ (kN） |
概略質量 (kg/m) |
アタッチメント 1個当たりの付加質量 (kg) |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

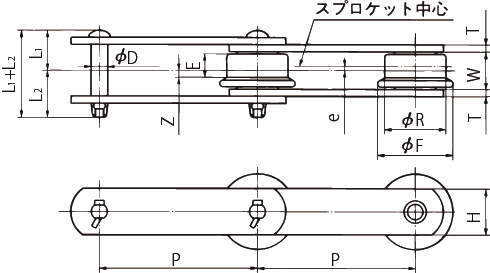

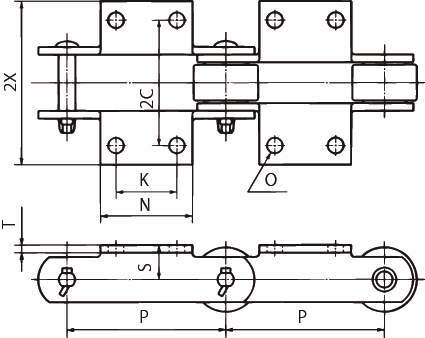

| 形式 | 間隔 | ローラ直径 R | フランジ径 F | 触軌幅 E | 心違い e | Z | 幅 H | 厚さ T | 直径 D | L1+L2 | L1 | L2 | S | C | 2C | X | 2X | K | V | Y | N | T | Q | Q1 | Q2 | A | O | 使用 ボルト | |||||||||||
| RF05075S-AT-3LA1-L | リンク | メートル系ピッチ | RF05075S | Sローラ | A1 | 3L | 75 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 55 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 4.3 | 0.06 |
| RF05075S-AT-4LA1-L | リンク | メートル系ピッチ | RF05075S | Sローラ | A1 | 4L | 75 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 55 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 4.3 | 0.06 |
| RF05100S-AT-1LA1-L | リンク | メートル系ピッチ | RF05100S | Sローラ | A1 | 1L | 100 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 65 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.8 | 0.07 |
| RF05100S-AT-2LA1-L | リンク | メートル系ピッチ | RF05100S | Sローラ | A1 | 2L | 100 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 65 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.8 | 0.07 |
| RF05100S-AT-3LA1-L | リンク | メートル系ピッチ | RF05100S | Sローラ | A1 | 3L | 100 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 65 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.8 | 0.07 |
| RF05100S-AT-4LA1-L | リンク | メートル系ピッチ | RF05100S | Sローラ | A1 | 4L | 100 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 65 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.8 | 0.07 |
| RF05125S-AT-1LA1-L | リンク | メートル系ピッチ | RF05125S | Sローラ | A1 | 1L | 125 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 75 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.4 | 0.08 |
| RF05125S-AT-2LA1-L | リンク | メートル系ピッチ | RF05125S | Sローラ | A1 | 2L | 125 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 75 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.4 | 0.08 |
| RF05125S-AT-3LA1-L | リンク | メートル系ピッチ | RF05125S | Sローラ | A1 | 3L | 125 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 75 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.4 | 0.08 |
| RF05125S-AT-4LA1-L | リンク | メートル系ピッチ | RF05125S | Sローラ | A1 | 4L | 125 | 22.2 | - | - | - | - | 22 | 32 | 4.5 | 11.3 | 53.5 | 28.5 | 25 | 22 | 35 | - | 47 | - | - | - | - | 75 | 4.5 | - | - | - | - | 10 | M8 | 142 | 121 | 3.4 | 0.08 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF05075S-AT-3LA1-L | RF05075S-AT-3LA1-L | L | 1,300 | - | - |
| RF05075S-AT-4LA1-L | RF05075S-AT-4LA1-L | L | 1,260 | - | - |
| RF05100S-AT-1LA1-L | RF05100S-AT-1LA1-L | L | 1,740 | - | - |
| RF05100S-AT-2LA1-L | RF05100S-AT-2LA1-L | L | 1,490 | - | - |
| RF05100S-AT-3LA1-L | RF05100S-AT-3LA1-L | L | 1,410 | - | - |
| RF05100S-AT-4LA1-L | RF05100S-AT-4LA1-L | L | 1,370 | - | - |
| RF05125S-AT-1LA1-L | RF05125S-AT-1LA1-L | L | 1,900 | - | - |
| RF05125S-AT-2LA1-L | RF05125S-AT-2LA1-L | L | 1,640 | - | - |
| RF05125S-AT-3LA1-L | RF05125S-AT-3LA1-L | L | 1,560 | - | - |
| RF05125S-AT-4LA1-L | RF05125S-AT-4LA1-L | L | 1,520 | - | - |
