・エンプラ製内リンク（ポリアセタール）を使用し、外リンクはSUS304を使用しています。
・無給油で耐食性があります。
・低騒音：対スチール比 約-5dB
・軽量：対スチール比 約-50％
共通仕様
| 使用温度範囲 | -20℃～+80℃ |
|---|
椿本チエイン
アタッチメント付プラコンビチェーン
詳細仕様
30件の型式
-
A1
-
K1

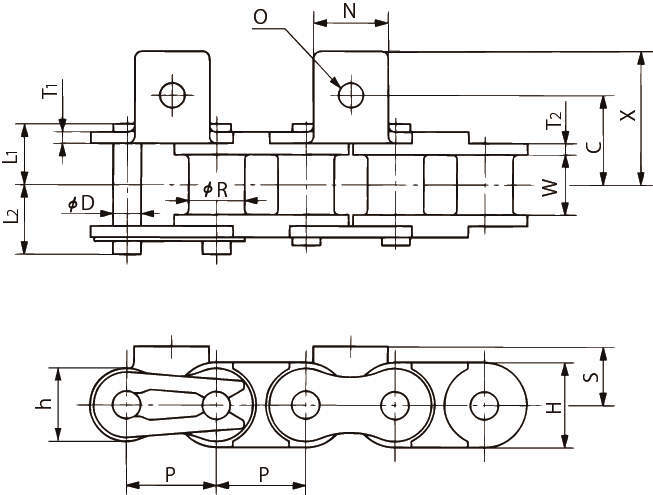

| 型式 | タイプ | チェーン番号 | アタッチメント |
ピッチ P (mm) |
ブシュ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) | アタッチメント(mm) |
最大許容張力 (kN) |
質量(kg/m) | リンク数 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | 間隔 | 厚さ T1 | 厚さ T2 | 幅 H | 幅 h | ピン径 D | L1 | L2 | C | N | O | S | X | 概略 (チェーン本体) | アタッチメント 1個当たりの付加 | ||||||||
| RS25-PC-2LA1 | リンク | RS25 | A1 | 2L | 6.35 | 3.30 | 3.18 | 0.75 | 1.3 | 6.0 | 5.05 | 2.31 | 4.5 | 5.5 | 7.95 | 5.6 | 3.4 | 4.75 | 11.45 | 0.08 | 0.095 | 0.0003 | - |
| RS25-PC-4LA1 | リンク | RS25 | A1 | 4L | 6.35 | 3.30 | 3.18 | 0.75 | 1.3 | 6.0 | 5.05 | 2.31 | 4.5 | 5.5 | 7.95 | 5.6 | 3.4 | 4.75 | 11.45 | 0.08 | 0.095 | 0.0003 | - |
| RS35-PC-2LA1 | リンク | RS35 | A1 | 2L | 9.525 | 5.08 | 4.78 | 1.25 | 2.2 | 9.0 | 7.8 | 3.59 | 6.85 | 7.85 | 10.5 | 7.9 | 3.4 | 6.35 | 15.35 | 0.18 | 0.22 | 0.0008 | - |
| RS35-PC-4LA1 | リンク | RS35 | A1 | 4L | 9.525 | 5.08 | 4.78 | 1.25 | 2.2 | 9.0 | 7.8 | 3.59 | 6.85 | 7.85 | 10.5 | 7.9 | 3.4 | 6.35 | 15.35 | 0.18 | 0.22 | 0.0008 | - |
| RS40-PC-2LA1 | リンク | RS40 | A1 | 2L | 12.7 | 7.92 | 7.95 | 1.5 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 12.75 | 9.5 | 3.6 | 8.0 | 17.8 | 0.44 | 0.39 | 0.002 | - |
| RS40-PC-4LA1 | リンク | RS40 | A1 | 4L | 12.7 | 7.92 | 7.95 | 1.5 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 12.75 | 9.5 | 3.6 | 8.0 | 17.8 | 0.44 | 0.39 | 0.002 | - |
| RS50-PC-2LA1 | リンク | RS50 | A1 | 2L | 15.875 | 10.16 | 9.53 | 2.0 | 2.0 | 15.0 | 13.0 | 5.09 | 10.3 | 12.0 | 16.0 | 12.7 | 5.2 | 10.3 | 23.55 | 0.69 | 0.58 | 0.003 | - |
| RS50-PC-4LA1 | リンク | RS50 | A1 | 4L | 15.875 | 10.16 | 9.53 | 2.0 | 2.0 | 15.0 | 13.0 | 5.09 | 10.3 | 12.0 | 16.0 | 12.7 | 5.2 | 10.3 | 23.55 | 0.69 | 0.58 | 0.003 | - |
| RS60-PC-2LA1 | リンク | RS60 | A1 | 2L | 19.05 | 11.91 | 12.70 | 2.4 | 2.4 | 18.1 | 15.6 | 5.96 | 12.85 | 14.75 | 19.15 | 15.9 | 5.2 | 11.9 | 28.35 | 0.88 | 0.82 | 0.007 | - |
| RS60-PC-4LA1 | リンク | RS60 | A1 | 4L | 19.05 | 11.91 | 12.70 | 2.4 | 2.4 | 18.1 | 15.6 | 5.96 | 12.85 | 14.75 | 19.15 | 15.9 | 5.2 | 11.9 | 28.35 | 0.88 | 0.82 | 0.007 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS25-PC-2LA1 | RS25-PC-2LA1-L | L | 128 | - | 15日間 |
| RS25-PC-4LA1 | RS25-PC-4LA1-L | L | 119 | - | 15日間 |
| RS35-PC-2LA1 | RS35-PC-2LA1-L | L | 119 | - | 10日間 |
| RS35-PC-4LA1 | RS35-PC-4LA1-L | L | 108 | - | 10日間 |
| RS40-PC-2LA1 | RS40-PC-2LA1-L | L | 132 | - | 10日間 |
| RS40-PC-4LA1 | RS40-PC-4LA1-L | L | 124 | - | 10日間 |
| RS50-PC-2LA1 | RS50-PC-2LA1-L | L | 205 | - | 10日間 |
| RS50-PC-4LA1 | RS50-PC-4LA1-L | L | 191 | - | 10日間 |
| RS60-PC-2LA1 | RS60-PC-2LA1-L | L | 278 | - | 10日間 |
| RS60-PC-4LA1 | RS60-PC-4LA1-L | L | 253 | - | 10日間 |
