・小形サイズから大形サイズまで最も品揃え豊富で取扱い容易。
・経済的で短納期。切継ぎも簡単です。
・低摩耗・低摩擦仕様タイプは、高摺動性エンプラ材料を使用することにより、ケーブル保護性向上およびクリーン度アップを実現した高性能プラケーブルベヤです。
椿本チエイン
プラケーブルベヤ TKP
詳細仕様
1029件の型式
-

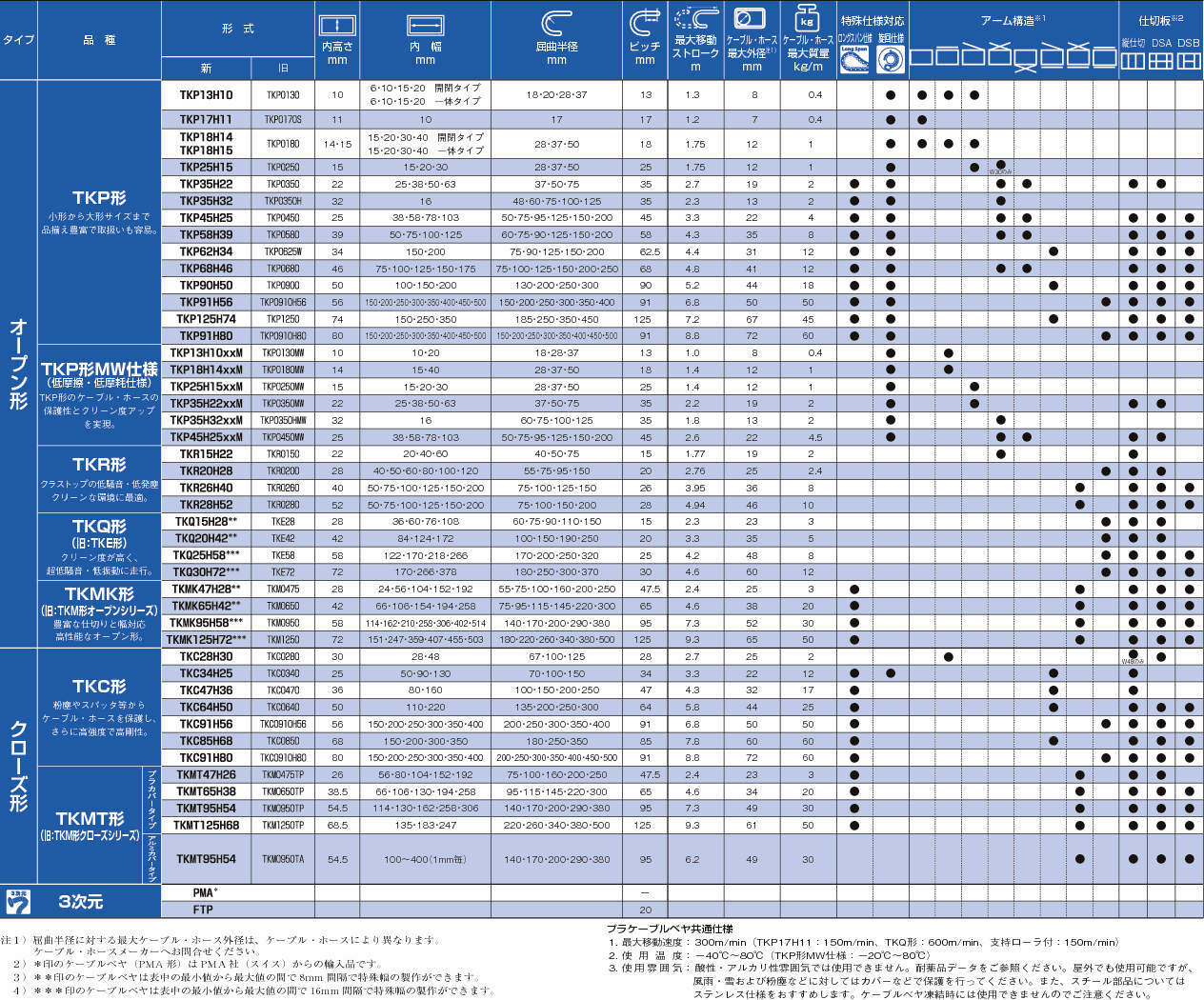

サイズ一覧
| 型式 | 形式 | 種類 | タイプ | 仕様 |
ピッチ (mm) |
内高さ (mm) |
内幅 (mm) |
外高さ (mm) |
外幅 (mm) |
屈曲半径 (mm) |
設置高さ (mm) |
最大移動 ストローク (mm) |
ケーブル・ホース | 備考 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大外径 (mm) | 最大質量 (kg/m) | ||||||||||||||
| TKP90H50W200R300 | TKP90H50 | ケーブルベヤ本体 | 外周：片側開閉／内周：取外し | - | 90 | 50 | 200 | 76 | 230 | 300 | 688～708 | 5.2 | 44 | 18 | - |
| TKP91H56W150R150 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 150 | 84 | 186 | 150 | 394～414 | 6.8 | 50 | 50 | - |
| TKP91H56W150R200 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 150 | 84 | 186 | 200 | 494～514 | 6.8 | 50 | 50 | - |
| TKP91H56W150R250 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 150 | 84 | 186 | 250 | 594～614 | 6.8 | 50 | 50 | - |
| TKP91H56W150R300 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 150 | 84 | 186 | 300 | 694～714 | 6.8 | 50 | 50 | - |
| TKP91H56W150R350 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 150 | 84 | 186 | 350 | 794～814 | 6.8 | 50 | 50 | - |
| TKP91H56W150R400 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 150 | 84 | 186 | 400 | 894～914 | 6.8 | 50 | 50 | - |
| TKP91H56W175R150 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 175 | 84 | 211 | 150 | 394～414 | 6.8 | 50 | 50 | - |
| TKP91H56W175R200 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 175 | 84 | 211 | 200 | 494～514 | 6.8 | 50 | 50 | - |
| TKP91H56W175R250 | TKP91H56 | ケーブルベヤ本体 | 外周：取外し／内周：取外し | - | 91 | 56 | 175 | 84 | 211 | 250 | 594～614 | 6.8 | 50 | 50 | - |
・ロングスパン仕様の場合は上記と仕様が異なる場合があります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TKP90H50W200R300 | TKP90H50W200R300 | L | 3,330 | - | 4日間 |
| TKP91H56W150R150 | TKP91H56W150R150 | L | 3,310 | - | 4日間 |
| TKP91H56W150R200 | TKP91H56W150R200 | L | 3,310 | - | 4日間 |
| TKP91H56W150R250 | TKP91H56W150R250 | L | 3,310 | - | 4日間 |
| TKP91H56W150R300 | TKP91H56W150R300 | L | 3,310 | - | 4日間 |
| TKP91H56W150R350 | TKP91H56W150R350 | L | 3,310 | - | 4日間 |
| TKP91H56W150R400 | TKP91H56W150R400 | L | 3,310 | - | 4日間 |
| TKP91H56W175R150 | TKP91H56W175R150 | L | 3,430 | - | 4日間 |
| TKP91H56W175R200 | TKP91H56W175R200 | L | 3,430 | - | 4日間 |
| TKP91H56W175R250 | TKP91H56W175R250 | L | 3,430 | - | 4日間 |
・ケーブルベヤ本体の価格は、標準色、1リンク当たりの価格です。
