■マサツ板にファインケミカルを採用したスリッピングクラッチ＆ブレーキです。
■長寿命
・特殊なファインケミカル繊維をマサツ板に採用し、他のブレーキライニングでは得られない永い寿命が期待できます。
■安定したスリップトルク
・トルクの変動が少なく、なめらかなスリップトルクを伝達します。
■正確なトルク再現性
・高頻度の繰返しスリップにも安定したトルクを伝達します。
■軽量
・アルミニウム製AFフランジを採用しています。
■コンパクト
・他のブレーキ機構に比べ非常にコンパクトで、スペースセイビングに役立ちます。
■幅の広いトルク範囲
・各サイズとも広いトルク範囲で選べます。
■簡単なトルク調整
・見やすいトルク目盛によりトルクの調整が簡単に行えます。
■簡単な取扱い
・扱いやすい調節ナットにより取扱いが簡単です。
■給油不要
・潤滑および冷却は不要です。
椿本チエイン
過負荷保護機器（機械式）｜トルクキーパー TFK
詳細仕様
15件の型式
-

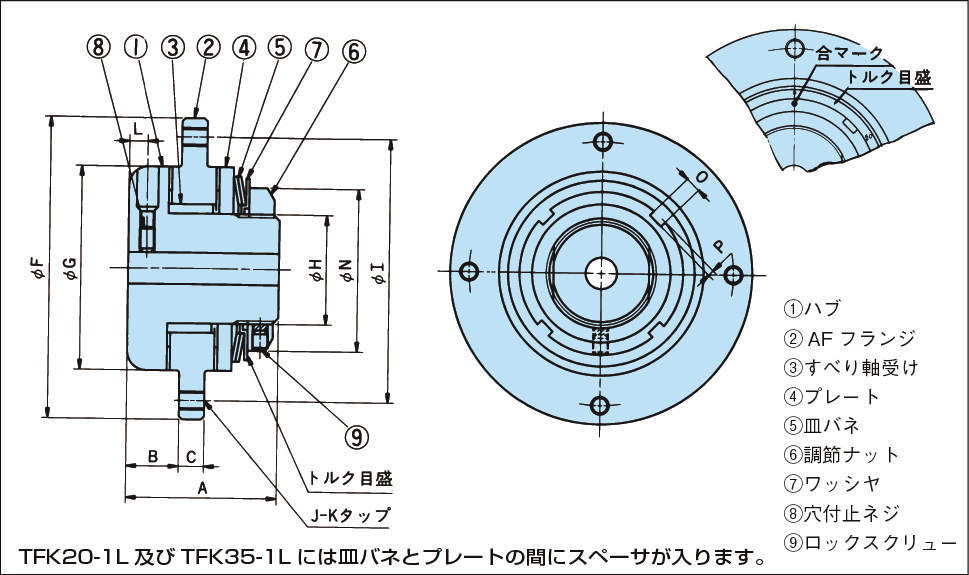

TFK20･25･35
-

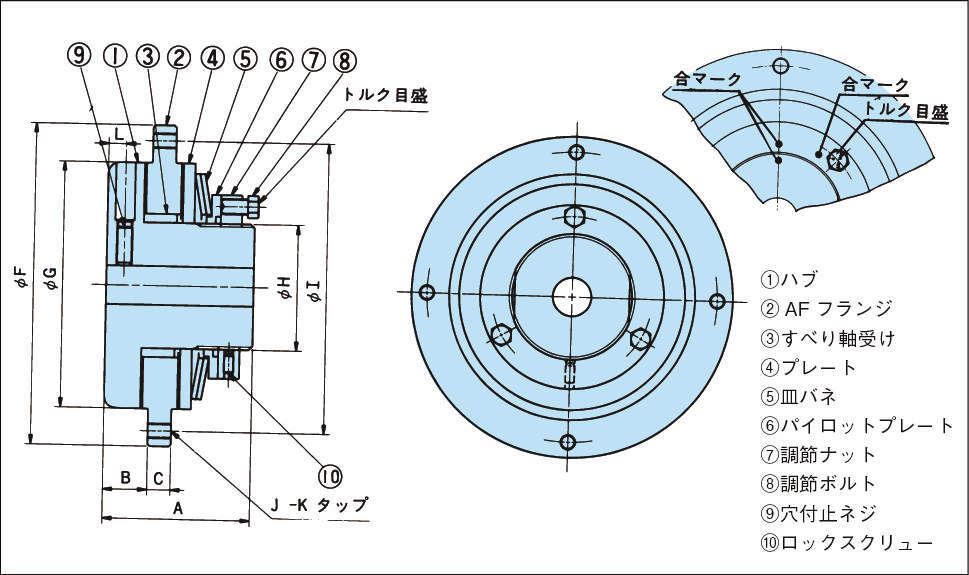

TFK50･70
| 型式 |
設定 トルク範囲 (N・ｍ) |
軸穴径(mm) |
A (mm) |
B (mm) |
C (mm) |
F (mm) |
G (mm) |
H (mm) |
I PCD (mm) |
タップ J-K |
L (mm) |
N (mm) |
O (mm) |
P (mm) |
調整 ナット |
止めネジ |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最大 | (9) | (10) | ||||||||||||||||
| TFK20-1L | 0.59～1.18 | 7 | 14 | 37 | 13.3 | 7 | 84 | 50 | 24 | 70 | 4-M6 | 5 | 38 | 5 | 2 | M24×1.0 | M5 | M5 | 0.56 |
| TFK20-1 | 1.76～5.88 | 7 | 14 | 37 | 13.3 | 7 | 84 | 50 | 24 | 70 | 4-M6 | 5 | 38 | 5 | 2 | M24×1.0 | M5 | M5 | 0.56 |
| TFK20-2 | 3.92～11.8 | 7 | 14 | 37 | 13.3 | 7 | 84 | 50 | 24 | 70 | 4-M6 | 5 | 38 | 5 | 2 | M24×1.0 | M5 | M5 | 0.56 |
| TFK25-1L | 1.76～4.12 | 10 | 22 | 48 | 16.8 | 8 | 96 | 65 | 35 | 84 | 4-M6 | 6 | 52 | 5 | 2 | M35×1.5 | M5 | M5 | 0.76 |
| TFK25-1 | 3.92～16.7 | 10 | 22 | 48 | 16.8 | 8 | 96 | 65 | 35 | 84 | 4-M6 | 6 | 52 | 5 | 2 | M35×1.5 | M5 | M5 | 0.76 |
| TFK25-2 | 7.84～32.3 | 10 | 22 | 48 | 16.8 | 8 | 96 | 65 | 35 | 84 | 4-M6 | 6 | 52 | 5 | 2 | M35×1.5 | M5 | M5 | 0.76 |
| TFK35-1L | 5.88～11.8 | 17 | 25 | 62 | 19.8 | 8 | 120 | 89 | 42 | 108 | 4-M6 | 7 | 65 | 6 | 2.5 | M42×1.5 | M6 | M5 | 1.5 |
| TFK35-1 | 11.8～44.1 | 17 | 25 | 62 | 19.8 | 8 | 120 | 89 | 42 | 108 | 4-M6 | 7 | 65 | 6 | 2.5 | M42×1.5 | M6 | M5 | 1.5 |
| TFK35-2 | 20.6～89.2 | 17 | 25 | 62 | 19.8 | 8 | 120 | 89 | 42 | 108 | 4-M6 | 7 | 65 | 6 | 2.5 | M42×1.5 | M6 | M5 | 1.5 |
| TFK50-1L | 11.8～29.4 | 20 | 42 | 76 | 22.8 | 12 | 166 | 127 | 65 | 150 | 4-M8 | 9 | - | - | - | M65×1.5 | M8 | M5 | 4.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TFK20-1L | TFK20-1L | P | 38,728 | 在庫品 | 在庫品 |
| TFK20-1 | TFK20-1 | P | 38,728 | 在庫品 | 在庫品 |
| TFK20-2 | TFK20-2 | P | 40,164 | 在庫品 | 在庫品 |
| TFK25-1L | TFK25-1L | P | 47,273 | - | 在庫品 |
| TFK25-1 | TFK25-1 | P | 47,273 | 在庫品 | 在庫品 |
| TFK25-2 | TFK25-2 | P | 49,528 | 在庫品 | 在庫品 |
| TFK35-1L | TFK35-1L | P | 64,182 | 在庫品 | 在庫品 |
| TFK35-1 | TFK35-1 | P | 64,182 | 在庫品 | 在庫品 |
| TFK35-2 | TFK35-2 | P | 68,819 | 在庫品 | 在庫品 |
| TFK50-1L | TFK50-1L | P | 90,728 | - | 在庫品 |
