・外輪がスリーブですから外径の小さいスプロケット、ギヤ、プーリなどの取付けが容易です。
・中・低速用です。
・含油メタル軸受を使っています。
椿本チエイン
カムクラッチ PBシリーズ
詳細仕様
14件の型式

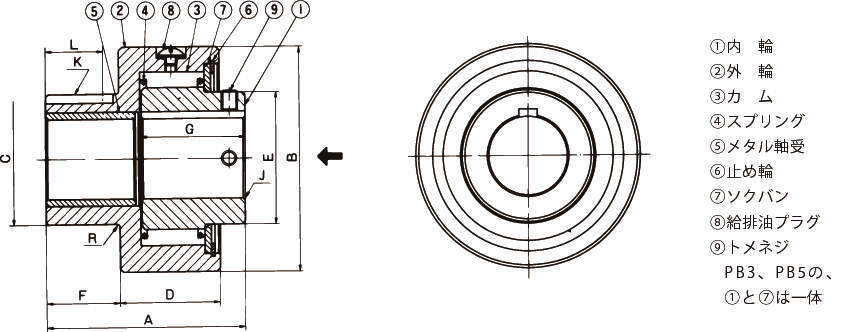

| 型式 |
かみ合い 回転方向 |
軸穴(mm) |
全長 A (mm) |
外輪幅 D (mm) |
内輪幅 G (mm) |
外輪外径 B (mm) |
内輪ボス径 E (mm) |
スリーブ(mm) |
給油穴径 ×ピッチ |
トメネジ径 ×ピッチ |
許容最大 トルク (N･m) |
最高空転回転速度 (r/min) |
最高 インデキシング頻度 (回/分) |
空転摩擦 トルク (N・m) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径 J7 | キー溝 | 面取り J | 外径 Ch7 | 幅 F | 面取 R | キー溝 K | キー溝 L | 内輪 | 外輪 | |||||||||||||
| PB8-LH | 左回転 | 25 | 7×3.0 | 0.8 | 85 | 40 | 42.0 | 83 | 45 | 45 | 33 | 0.5 | 7×4.0 | 27 | M6×1.0 | 2-M6×1.0 | 568 | 1200 | 650 | 150 | 0.29 | 1.6 |
| PB10-LH | 左回転 | 31.5 | 10×3.5 | 0.8 | 92 | 41 | 44.0 | 95 | 56 | 60 | 37 | 0.5 | 10×4.5 | 28 | M6×1.0 | 2-M8×1.25 | 843 | 1000 | 400 | 150 | 0.39 | 2.5 |
| PB12-LH | 左回転 | 40 | 10×3.5 | 0.8 | 100 | 50 | 52.6 | 113 | 66 | 65 | 37 | 0.5 | 10×4.5 | 29 | M6×1.0 | 2-M8×1.25 | 1530 | 800 | 300 | 150 | 0.39 | 3.6 |
| PB14-LH | 左回転 | 45 | 12×3.5 | 0.8 | 112 | 54 | 57.3 | 133 | 76 | 75 | 41 | 0.5 | 12×4.5 | 30 | M6×1.0 | 2-M10×1.5 | 2110 | 700 | 300 | 150 | 0.59 | 6.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PB8-LH | PB8-LH | P | 111,810 | 在庫品 | 在庫品 |
| PB10-LH | PB10-LH | P | 114,476 | 在庫品 | 在庫品 |
| PB12-LH | PB12-LH | P | 147,238 | - | 在庫品 |
| PB14-LH | PB14-LH | P | 228,952 | - | 在庫品 |
