軸付ベアリングローラ（両フランジローラ）

JBFF-1

このページをプリント
CADをダウンロード
価格・納期を確認

・ローラ内部に円筒コロを内蔵した、軸付ベアリングローラで、車輪・ガイドローラなどに最適です。
・軸受部に円筒コロを内蔵することですべり軸受タイプに比べ負荷容量が大きく、走行抵抗も0.03と小さいので重量搬送に最適です。
・単体使用時の蛇行防止を配慮した両フランジローラタイプ。
・油をきらう環境での使用や給油メンテ削減に最適なノングリース仕様をラインにアップ。

: #ベアリングローラ; #搬送

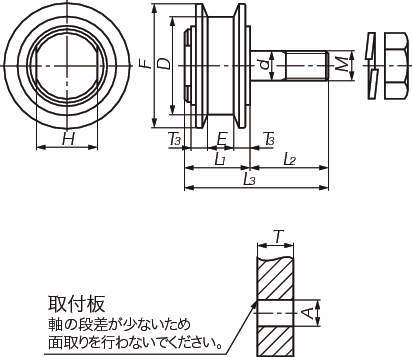

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

20件中 11-20件
表示件数

仕様
価格・納期

20件の型式

型式	仕様	許容負荷 (kN)	許容回転数 (r/min)	最大ネジ締付トルク (N･m)	軸径 d (mm)	外径 D (mm)	H (mm)	ネジ径 M	E (mm)	T₂ (mm)	T₃ (mm)	L₁ (mm)	L₂ (mm)	L₃ (mm)	L₄ (mm)	取付板(mm)			概略質量 (kg)
																A	T	W
																A	T	W
JBFF03N-1	ノングリース仕様	1.27	120	11.8	10	31.8	16	M10	12	-	7.5	29.5	24.5	54	-	10.2	10～13	-	0.19
JBFF05N-1	ノングリース仕様	1.67	120	58.8	12	40	21	M12	12	-	9.5	34	35.5	69.5	-	12.2	15～20	-	0.37
JBFF10N-1	ノングリース仕様	2.75	120	78.4	16	50.8	24	M16	16	-	12	43.5	40	83.5	-	16.2	17～21	-	0.75
JBFF12N-1	ノングリース仕様	3.63	100	78.4	20	65	27	M20	16	-	15.5	51	48.5	99.5	-	20.2	21～25	-	1.30
JBFF17N-1	ノングリース仕様	6.86	80	162	24	80	30	M24	24	-	20.5	70	62.5	132.5	-	24.2	28～34	-	3.0
JBFF03N-2	ノングリース仕様	1.27	120	11.8	10	31.8	-	M10	12	-	7.5	-	24.5	-	76	10.2	10～13	27	0.19
JBFF05N-2	ノングリース仕様	1.67	120	58.8	12	40	-	M12	12	-	9.5	-	35.5	-	102	12.2	15～20	31	0.39
JBFF10N-2	ノングリース仕様	2.75	120	78.4	16	50.8	-	M16	16	-	12	-	40	-	120	16.2	17～21	40	0.85
JBFF12N-2	ノングリース仕様	3.63	100	78.4	20	65	-	M20	16	-	15.5	-	48.5	-	144	20.2	21～25	47	1.40
JBFF17N-2	ノングリース仕様	6.86	80	162	24	80	-	M24	24	-	20.5	-	62.5	-	190	24.2	28～34	65	3.10

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
JBFF03N-1	JBFF03N-1	P	6,240	-	-
JBFF05N-1	JBFF05N-1	P	8,070	-	-
JBFF10N-1	JBFF10N-1	P	10,600	-	-
JBFF12N-1	JBFF12N-1	P	14,400	-	-
JBFF17N-1	JBFF17N-1	P	21,000	-	-
JBFF03N-2	JBFF03N-2	P	6,240	-	-
JBFF05N-2	JBFF05N-2	P	8,070	-	-
JBFF10N-2	JBFF10N-2	P	10,600	-	-
JBFF12N-2	JBFF12N-2	P	14,400	-	-
JBFF17N-2	JBFF17N-2	P	21,000	-	-
