椿本チエイン
スチール製
スチール製
アルミ製
・位置決め・位相合わせ簡単でガタはゼロ
・一切の追加効果不要
・シンプルな構造で、取付取り外しが容易
・フラット取付はさらに軽量・省スペース
| プーリ | スチール製：機械構造用炭素鋼 アルミ製：高強度アルミ合金（A7075相当） |
|---|---|
| スリーブ | 機械構造用炭素鋼、熱処理（焼入焼戻） |
| 締付ボルト | 構造用合金、熱処理（焼入焼戻）、黒色酸化被膜処理 |
1011件の型式
AF-S
AF-F
BF-S
スリーブ
| 型式 | 歯形 |
プーリ 形状 |
材質 | 歯数 |
使用 ベルト幅 (mm) |
ピッチ円 直径 (mm) |
歯先円 直径 (mm) |
フランジ 外径 (mm) |
幅 W (mm) |
軸穴径 d (mm) |
L1 (mm) |
取付形式 | スリーブ(mm) | 締付ボルト |
締付 トルク (N･m) |
伝達 トルク (N･m) |
スラスト 荷重 (kN) |
面圧(Mpa) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

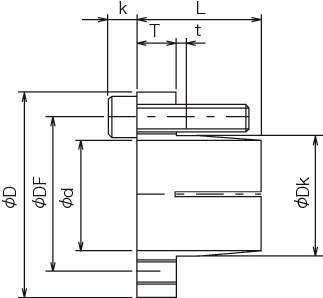

| 枠番 | φD | φDF | φDk | L | T | t | K | サイズ | 本数 | 軸側 | ハブ側 | ||||||||||||||||
| PT40P5M10AF-SS2419 | P5M | AF | 機械構造用炭素鋼 | 40 | 10 | 63.66 | 62.52 | 67.0 | 16 | 19 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 177 | 18.6 | 171 | 135 |
| PT40P5M10AF-SS2420 | P5M | AF | 機械構造用炭素鋼 | 40 | 10 | 63.66 | 62.52 | 67.0 | 16 | 20 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 186 | 18.6 | 163 | 135 |
| PT40P5M10AF-SS2422 | P5M | AF | 機械構造用炭素鋼 | 40 | 10 | 63.66 | 62.52 | 67.0 | 16 | 22 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 205 | 18.6 | 148 | 135 |
| PT44P5M10AF-SS1415 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 15 | 12 | AF-S(標準取付) | S1 | 32 | 24 | 18.6 | 18 | 6 | 2 | 4 | M4×16 | 4 | 4.2 | 86 | 11.5 | 175 | 148 |
| PT44P5M10AF-SS1416 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 16 | 12 | AF-S(標準取付) | S1 | 32 | 24 | 18.6 | 18 | 6 | 2 | 4 | M4×16 | 4 | 4.2 | 92 | 11.5 | 164 | 148 |
| PT44P5M10AF-SS2417 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 17 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 158 | 18.6 | 191 | 135 |
| PT44P5M10AF-SS2418 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 18 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 167 | 18.6 | 181 | 135 |
| PT44P5M10AF-SS2419 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 19 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 177 | 18.6 | 171 | 135 |
| PT44P5M10AF-SS2420 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 20 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 186 | 18.6 | 163 | 135 |
| PT44P5M10AF-SS2422 | P5M | AF | 機械構造用炭素鋼 | 44 | 10 | 70.03 | 68.89 | 74.0 | 16 | 22 | 14 | AF-S(標準取付) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 205 | 18.6 | 148 | 135 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PT40P5M10AF-SS2419 | PT40P5M10AF-SS2419 | P | 12,000 | - | 10日間 |
| PT40P5M10AF-SS2420 | PT40P5M10AF-SS2420 | P | 12,000 | - | 10日間 |
| PT40P5M10AF-SS2422 | PT40P5M10AF-SS2422 | P | 12,000 | - | 10日間 |
| PT44P5M10AF-SS1415 | PT44P5M10AF-SS1415 | P | 12,000 | - | 10日間 |
| PT44P5M10AF-SS1416 | PT44P5M10AF-SS1416 | P | 12,000 | - | 10日間 |
| PT44P5M10AF-SS2417 | PT44P5M10AF-SS2417 | P | 12,400 | - | 10日間 |
| PT44P5M10AF-SS2418 | PT44P5M10AF-SS2418 | P | 12,400 | - | 10日間 |
| PT44P5M10AF-SS2419 | PT44P5M10AF-SS2419 | P | 12,400 | - | 10日間 |
| PT44P5M10AF-SS2420 | PT44P5M10AF-SS2420 | P | 12,400 | - | 10日間 |
| PT44P5M10AF-SS2422 | PT44P5M10AF-SS2422 | P | 12,400 | - | 10日間 |
