・ラムダチェーンのプレート及びローラに特殊ニッケルメッキを施し、軽度の耐食性をもたせています。
椿本チエイン
ラムダコーティングチェーン(NP仕様)
詳細仕様
26件の型式

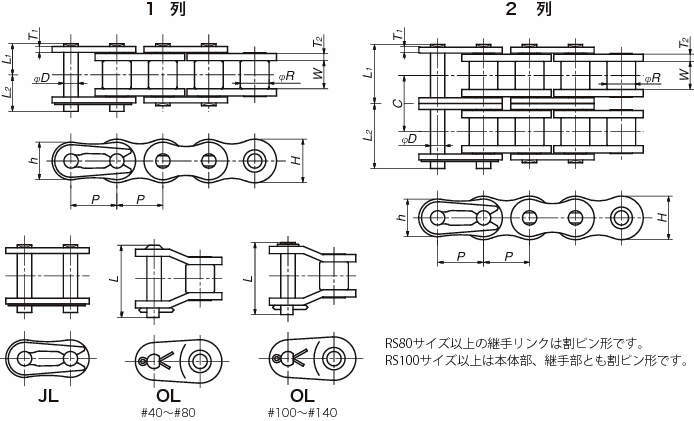

| 型式 | タイプ | チェーン番号 | 列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
オフセットピン長 L (mm) |
最小 引張強さ (kN) |
許容速度 (m/min) |
概略質量 (kg/m) |
リンク数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T1 | 厚さ T2 | 幅 H | 幅 h | ピン径 D | L1 | L2 | ||||||||||||
| RS120-LMDNP-1-CP-L | リンク | RS120 | 1 | 38.1 | 22.23 | 24.75 | 4.8 | 5.6 | 36.2 | 31.2 | 11.11 | 25.75 | 29.95 | - | 148 | 50 | 6.4 | - |
| RS140-LMDNP-1-CP-L | リンク | RS140 | 1 | 44.45 | 25.4 | 24.75 | 5.6 | 6.4 | 42.2 | 36.4 | 12.71 | 27.7 | 32.2 | - | 193 | 50 | 8.1 | - |
| RS40-LMDNP-1-MCJL | ジョイントリンク | RS40 | 1 | 12.7 | 7.92 | 7.55 | 1.5 | 2 | 12 | 10.4 | 3.97 | 8.75 | 10.45 | - | 17.7 | 150 | 0.7 | - |
| RS50-LMDNP-1-MCJL | ジョイントリンク | RS50 | 1 | 15.875 | 10.16 | 9.26 | 2 | 2.4 | 15 | 13 | 5.09 | 10.75 | 12.45 | - | 28.4 | 135 | 11.1 | - |
| RS60-LMDNP-1-MCJL | ジョイントリンク | RS60 | 1 | 19.05 | 11.91 | 12.28 | 2.4 | 3.2 | 18.1 | 15.6 | 5.96 | 13.7 | 15.7 | - | 40.2 | 120 | 1.72 | - |
| RS80-LMDNP-1-MWJL | ジョイントリンク | RS80 | 1 | 25.4 | 15.88 | 15.48 | 3.2 | 4 | 24.1 | 20.8 | 7.94 | 17.15 | 20.25 | - | 71.6 | 90 | 2.77 | - |
| RS100-LMDNP-1-MWJL | ジョイントリンク | RS100 | 1 | 31.75 | 19.05 | 18.7 | 4 | 4.8 | 30.1 | 26 | 9.54 | 20.65 | 23.85 | - | 107 | 80 | 4.3 | - |
| RS120-LMDNP-1-MWJL | ジョイントリンク | RS120 | 1 | 38.1 | 22.23 | 24.75 | 4.8 | 5.6 | 36.2 | 31.2 | 11.11 | 25.75 | 29.95 | - | 148 | 50 | 6.4 | - |
| RS140-LMDNP-1-MWJL | ジョイントリンク | RS140 | 1 | 44.45 | 25.4 | 24.75 | 5.6 | 6.4 | 42.2 | 36.4 | 12.71 | 27.7 | 32.2 | - | 193 | 50 | 8.1 | - |
| RS40-LMDNP-1-OL | オフセットリンク | RS40 | 1 | 12.7 | 7.92 | 7.55 | 1.5 | 2 | 12 | 10.4 | 3.97 | 8.75 | 10.45 | 20 | 17.7 | 150 | 0.7 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS120-LMDNP-1-CP-L | RS120-LMDNP-1-CP-L | L | 2,200 | - | 25日間 |
| RS140-LMDNP-1-CP-L | RS140-LMDNP-1-CP-L | L | 3,040 | - | 25日間 |
| RS40-LMDNP-1-MCJL | RS40-LMDNP-1-MCJL | P | 336 | 在庫品 | 在庫品 |
| RS50-LMDNP-1-MCJL | RS50-LMDNP-1-MCJL | P | 407 | 在庫品 | 在庫品 |
| RS60-LMDNP-1-MCJL | RS60-LMDNP-1-MCJL | P | 556 | 在庫品 | 在庫品 |
| RS80-LMDNP-1-MWJL | RS80-LMDNP-1-MWJL | P | 802 | 在庫品 | 在庫品 |
| RS100-LMDNP-1-MWJL | RS100-LMDNP-1-MWJL | P | 1,430 | - | 在庫品 |
| RS120-LMDNP-1-MWJL | RS120-LMDNP-1-MWJL | P | 2,310 | - | 15日間 |
| RS140-LMDNP-1-MWJL | RS140-LMDNP-1-MWJL | P | 3,270 | - | 15日間 |
| RS40-LMDNP-1-OL | RS40-LMDNP-1-OL | P | 640 | 在庫品 | 在庫品 |
