■横方向に大きく曲がる無給油チェーン
・ピン・ブシュの独自の構造と、プレート・プレート間の大きなクリアランスによって、横方向に大きく曲がるラムダチェーンです。
■手軽に曲線駆動が可能
・RSタイプのスプロケットを利用して、曲線伝動ができます。
・RSスプロケットがそのままご使用いただけます
■無給油で長寿命
・ラムダカーブドチェーンは無給油でも、特殊含油ブシュの効果により、長寿命でご使用いただけます。
■NSF H1対応の潤滑油を採用。
・含油ブシュの潤滑油にNSF H1規格認証品を採用しています。
・食品機械にも使用可能です。
※NSF H1はNSFが規定している規格で、「偶発的に食品に触れる可能性がある箇所で使用できる潤滑剤」です。
■使用温度
・-10℃～150℃の範囲でご使用いただけます。
※内プレートの板厚を1サイズ大きくし、引張強さなどの強度を確保しています。
そのため、汎用ローラチェーンよりピン長さが長いので、お取り替えの際は装置との干渉をご確認ください。
椿本チエイン
ラムダカーブドチェーン
詳細仕様
6件の型式

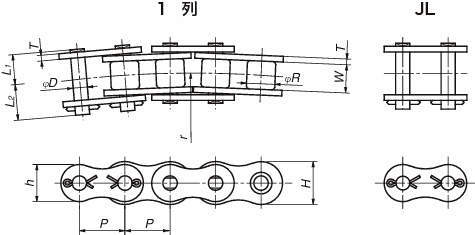

| 型式 | タイプ |
チェーン 番号 |
列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
最小横曲り半径 r (mm) |
最小 引張強さ (kN) |
最大 許容張力 (kN) |
概略質量 (kg/m) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さT | 幅H | 幅h | ピン径D | ピン長L1+L2 | L1 | L2 | |||||||||||
| RS40-LMCCU-1-RP-L | リンク | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.59 | 18.2 | 8.45 | 9.75 | 400 | 11.1 | 1.86 | 0.61 |
| RS50-LMCCU-1-RP-L | リンク | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 15 | 13 | 4.45 | 22 | 10.3 | 11.7 | 500 | 17.3 | 2.84 | 1.01 |
| RS60-LMCCU-1-RP-L | リンク | RS60 | 1 | 19.05 | 11.91 | 12.7 | 2.4 | 18.1 | 15.6 | 5.35 | 27.5 | 12.95 | 14.55 | 600 | 25.1 | 4.02 | 1.4 |
| RS40-LMCCU-1-MWJL | ジョイントリンク | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.59 | 18.2 | 8.45 | 9.75 | 400 | 11.1 | 1.86 | 0.61 |
| RS50-LMCCU-1-MWJL | ジョイントリンク | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 15 | 13 | 4.45 | 22 | 10.3 | 11.7 | 500 | 17.3 | 2.84 | 1.01 |
| RS60-LMCCU-1-MWJL | ジョイントリンク | RS60 | 1 | 19.05 | 11.91 | 12.7 | 2.4 | 18.1 | 15.6 | 5.35 | 27.5 | 12.95 | 14.55 | 600 | 25.1 | 4.02 | 1.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS40-LMCCU-1-RP-L | RS40-LMCCU-1-RP-L | L | 216 | - | 30日間 |
| RS50-LMCCU-1-RP-L | RS50-LMCCU-1-RP-L | L | 304 | - | 30日間 |
| RS60-LMCCU-1-RP-L | RS60-LMCCU-1-RP-L | L | 427 | - | 30日間 |
| RS40-LMCCU-1-MWJL | RS40-LMCCU-1-MWJL | P | 829 | - | 30日間 |
| RS50-LMCCU-1-MWJL | RS50-LMCCU-1-MWJL | P | 1,140 | - | 30日間 |
| RS60-LMCCU-1-MWJL | RS60-LMCCU-1-MWJL | P | 1,370 | - | 30日間 |
