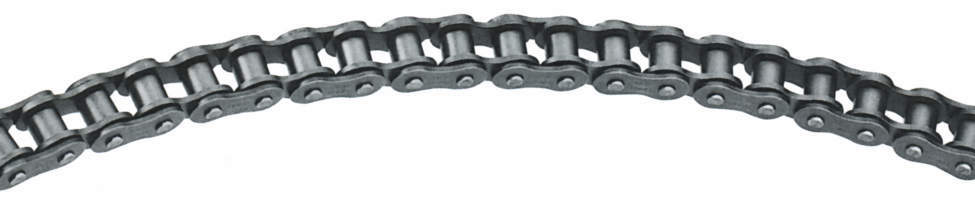

・ピン・ブシュの独自の構造と、プレート～プレート間の大きなクリアランスによって、横方向に大きく曲がるローラチェーンです。
・RSスプロケットを使用して手軽に曲線伝動ができます。
・カーブドローラコンベアの駆動や曲線搬送コンベアなどに適しています。
・曲線部にはガイドが必要です。
椿本チエイン

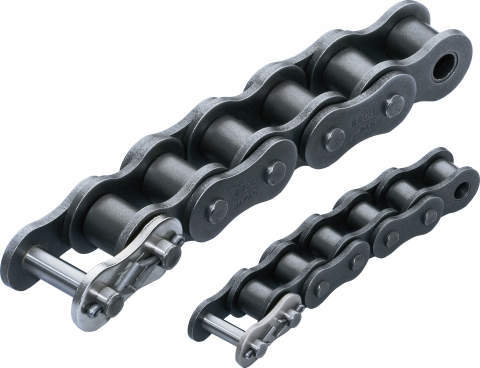

ラムダカーブドチェーン
詳細仕様
6件の型式

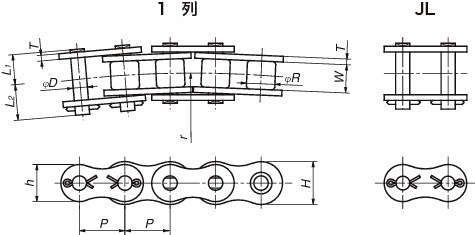

| 型式 | タイプ | チェーン番号 | 列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
最小横曲り半径 r (mm) |
最小 引張強さ (kN) |
最大 許容張力 (kN) |
概略質量 (kg/m) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T | 幅 H | 幅 h | ピン径 D | ピン長 L1+L2 | L1 | L2 | |||||||||||
| RS40-LMCCU-1-RP-L | リンク | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.59 | 18.2 | 8.45 | 9.75 | 400 | 11.1 | 1.86 | 0.61 |
| RS50-LMCCU-1-RP-L | リンク | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 15 | 13 | 4.45 | 22 | 10.3 | 11.7 | 500 | 17.3 | 2.84 | 1.01 |
| RS60-LMCCU-1-RP-L | リンク | RS60 | 1 | 19.05 | 11.91 | 12.7 | 2.4 | 18.1 | 15.6 | 5.35 | 27.5 | 12.95 | 14.55 | 600 | 25.1 | 4.02 | 1.4 |
| RS40-LMCCU-1-MWJL | ジョイントリンク | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.59 | 18.2 | 8.45 | 9.75 | 400 | 11.1 | 1.86 | 0.61 |
| RS50-LMCCU-1-MWJL | ジョイントリンク | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 15 | 13 | 4.45 | 22 | 10.3 | 11.7 | 500 | 17.3 | 2.84 | 1.01 |
| RS60-LMCCU-1-MWJL | ジョイントリンク | RS60 | 1 | 19.05 | 11.91 | 12.7 | 2.4 | 18.1 | 15.6 | 5.35 | 27.5 | 12.95 | 14.55 | 600 | 25.1 | 4.02 | 1.4 |
・概略質量は、チェーンを編成 した際の、1m当たりの概略質量になります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS40-LMCCU-1-RP-L | RS40-LMCCU-1-RP-L | L | 216 | - | 30日間 |
| RS50-LMCCU-1-RP-L | RS50-LMCCU-1-RP-L | L | 304 | - | 30日間 |
| RS60-LMCCU-1-RP-L | RS60-LMCCU-1-RP-L | L | 427 | - | 30日間 |
| RS40-LMCCU-1-MWJL | RS40-LMCCU-1-MWJL | P | 829 | - | 30日間 |
| RS50-LMCCU-1-MWJL | RS50-LMCCU-1-MWJL | P | 1,140 | - | 30日間 |
| RS60-LMCCU-1-MWJL | RS60-LMCCU-1-MWJL | P | 1,370 | - | 30日間 |
