・チェーンの幅寸法は他のフリーフローチェーンよりも小さくなっています。
・トップローラを両側のプレートで支持していますので、頑丈なフリーフローコンベヤに適します。
椿本チエイン

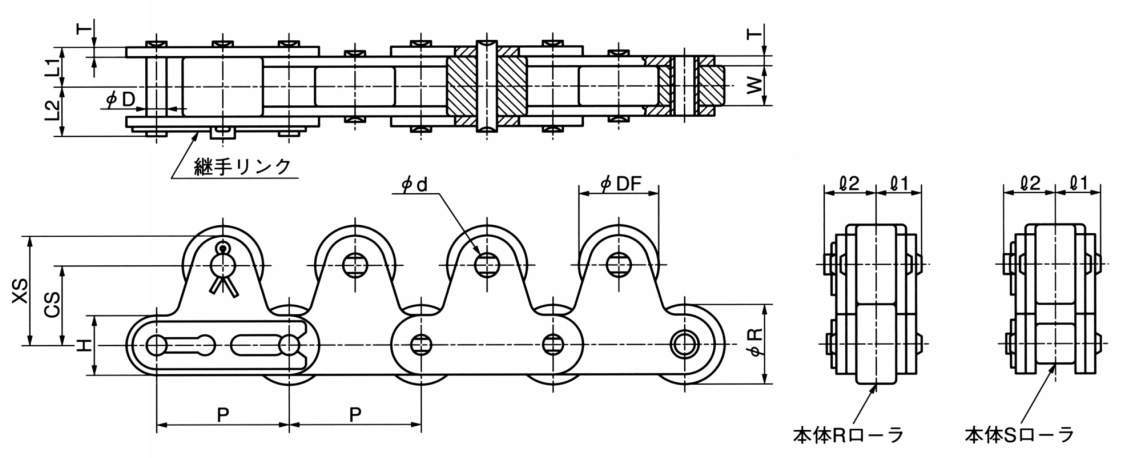

トップローラ付 バイピッチチェーン
詳細仕様
70件の型式
| 型式 | タイプ | チェーン番号 | ローラ形式 | トップローラ |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) | サイドローラ(mm) |
最大許容張力 (kN) |
概略質量 (kg/m) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 種類 | 取付間隔 | 厚さ T | 幅 H | ピン径 D | L1 | L2 | DF | CS | XS | l1 | l2 | d | |||||||||
| RF2040-TRP-JL | ジョイントリンク | RF2040 | - | プラローラ | 1L | 25.4 | - | 7.95 | 1.5 | 12 | 3.97 | 8.25 | 9.95 | 15.88 | 15 | 21 | 8.25 | 9.65 | 3.97 | 2.65 | - |
| RF2050-TRP-JL | ジョイントリンク | RF2050 | - | プラローラ | 1L | 31.75 | - | 9.53 | 2 | 15 | 5.09 | 10.3 | 12 | 19.05 | 19 | 26.5 | 10.3 | 11.9 | 5.09 | 4.31 | - |
| RF2060-TRP-JL | ジョイントリンク | RF2060 | - | プラローラ | 1L | 38.1 | - | 12.7 | 3.2 | 17.2 | 5.96 | 14.55 | 16.55 | 22.23 | 23 | 3.16 | 14.55 | 16.9 | 5.96 | 6.28 | - |
| RF2080-TRP-JL | ジョイントリンク | RF2080 | - | プラローラ | 1L | 50.8 | - | 15.88 | 4 | 23 | 7.94 | 18.3 | 20.9 | 28.58 | 29 | 40.5 | 18.5 | 21.3 | 11.32 | 10.7 | - |
| RF2100-TRP-JL | ジョイントリンク | RF2100 | - | プラローラ | 1L | 63.5 | - | 19.05 | 4.8 | 28.6 | 9.54 | 21.8 | 24.5 | 39.69 | 35.4 | 49.7 | 22.1 | 27.2 | 14.52 | 17.1 | - |
| RF2040-TR-JL | ジョイントリンク | RF2040 | - | スチールローラ | 1L | 25.4 | - | 7.95 | 1.5 | 12 | 3.97 | 8.25 | 9.95 | 15.88 | 15 | 21 | 8.25 | 9.65 | 3.97 | 2.65 | - |
| RF2050-TR-JL | ジョイントリンク | RF2050 | - | スチールローラ | 1L | 31.75 | - | 9.53 | 2 | 15 | 5.09 | 10.3 | 12 | 19.05 | 19 | 26.5 | 10.3 | 11.9 | 5.09 | 4.31 | - |
| RF2060-TR-JL | ジョイントリンク | RF2060 | - | スチールローラ | 1L | 38.1 | - | 12.7 | 3.2 | 17.2 | 5.96 | 14.55 | 16.55 | 22.23 | 23 | 3.16 | 14.55 | 16.9 | 5.96 | 6.28 | - |
| RF2080-TR-JL | ジョイントリンク | RF2080 | - | スチールローラ | 1L | 50.8 | - | 15.88 | 4 | 23 | 7.94 | 18.3 | 20.9 | 28.58 | 29 | 40.5 | 18.5 | 21.3 | 11.32 | 10.7 | - |
| RF2100-TR-JL | ジョイントリンク | RF2100 | - | スチールローラ | 1L | 63.5 | - | 19.05 | 4.8 | 28.6 | 9.54 | 21.8 | 24.5 | 39.69 | 35.4 | 49.7 | 22.1 | 27.2 | 14.52 | 17.1 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF2040-TRP-JL | RF2040-TRP-JL | P | 833 | - | 15日間 |
| RF2050-TRP-JL | RF2050-TRP-JL | P | 996 | - | 15日間 |
| RF2060-TRP-JL | RF2060-TRP-JL | P | 1,310 | - | 25日間 |
| RF2080-TRP-JL | RF2080-TRP-JL | P | 2,040 | - | 30日間 |
| RF2100-TRP-JL | RF2100-TRP-JL | P | 3,620 | - | 30日間 |
| RF2040-TR-JL | RF2040-TR-JL | P | 827 | - | 15日間 |
| RF2050-TR-JL | RF2050-TR-JL | P | 1,000 | - | 15日間 |
| RF2060-TR-JL | RF2060-TR-JL | P | 1,330 | - | 25日間 |
| RF2080-TR-JL | RF2080-TR-JL | P | 1,950 | - | 30日間 |
| RF2100-TR-JL | RF2100-TR-JL | P | 3,690 | - | 30日間 |
