椿本チエイン

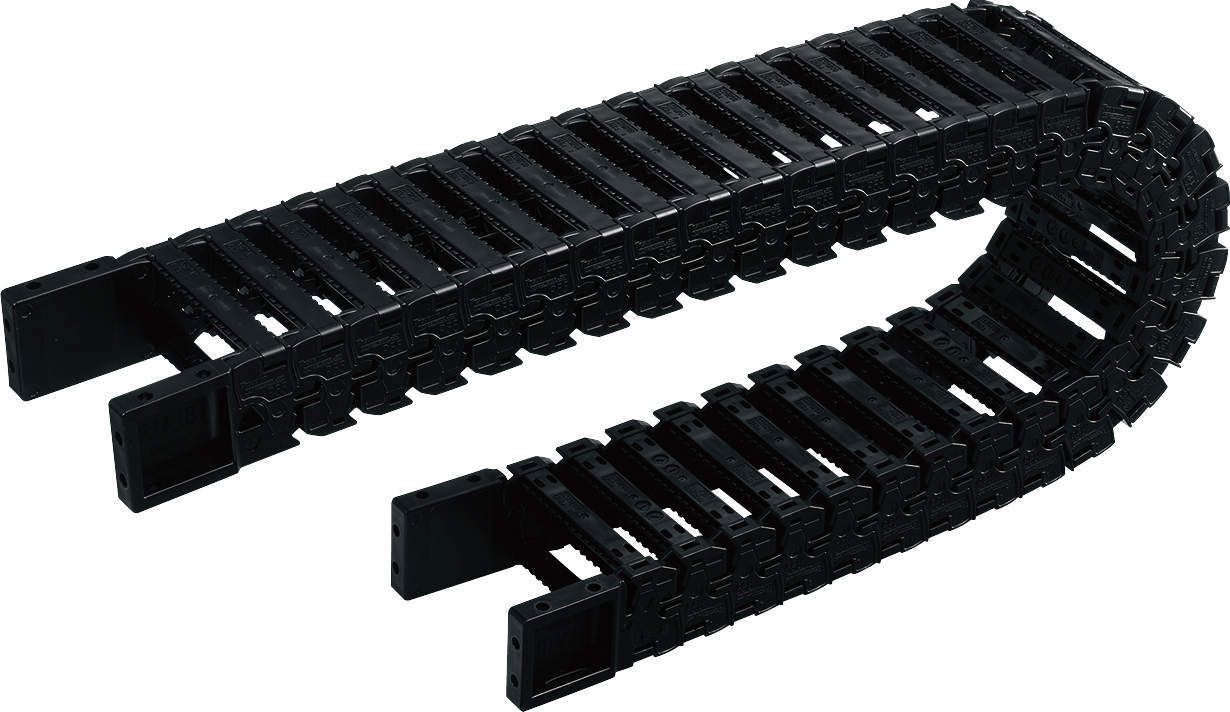

プラケーブルベヤ TKR
詳細仕様
261件の型式
-
サイズ一覧
| 型式 | 形式 | 種類 | タイプ | 仕様 |
ピッチ (mm) |
内高さ (mm) |
内幅 (mm) |
外高さ (mm) |
外幅 (mm) |
屈曲半径 (mm) |
設置高さ (mm) |
最大移動 ストローク (mm) |
ケーブル・ホース | 備考 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大外径 (mm) | 最大質量 (kg/m) | ||||||||||||||
| TKR15H22-30W20R40 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 20 | 27.5 | 34 | 40 | 120～140 | 1.77 | 19 | 2 | - |
| TKR15H22-30W20R50 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 20 | 27.5 | 34 | 50 | 140～160 | 1.77 | 19 | 2 | - |
| TKR15H22-30W20R75 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 20 | 27.5 | 34 | 75 | 190～210 | 1.77 | 19 | 2 | - |
| TKR15H22-30W40R40 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 40 | 27.5 | 54 | 40 | 120～140 | 1.77 | 19 | 2 | - |
| TKR15H22-30W40R50 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 40 | 27.5 | 54 | 50 | 140～160 | 1.77 | 19 | 2 | - |
| TKR15H22-30W40R75 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 40 | 27.5 | 54 | 75 | 190～210 | 1.77 | 19 | 2 | - |
| TKR15H22-30W60R40 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 60 | 27.5 | 74 | 40 | 120～140 | 1.77 | 19 | 2 | - |
| TKR15H22-30W60R50 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 60 | 27.5 | 74 | 50 | 140～160 | 1.77 | 19 | 2 | - |
| TKR15H22-30W60R75 | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 60 | 27.5 | 74 | 75 | 190～210 | 1.77 | 19 | 2 | - |
| TKR15H22-30W20R40ETL | TKR15H22 | ケーブルベヤ本体 | 外周：両側開閉 | - | 15 | 22 | 20 | 27.5 | 34 | 40 | 120～140 | 1.77 | 19 | 2 | 延長用 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TKR15H22-30W20R40 | TKR15H22-30W20R40 | L | 219 | - | 10日間 |
| TKR15H22-30W20R50 | TKR15H22-30W20R50 | L | 219 | - | 10日間 |
| TKR15H22-30W20R75 | TKR15H22-30W20R75 | L | 219 | - | 10日間 |
| TKR15H22-30W40R40 | TKR15H22-30W40R40 | L | 248 | - | 10日間 |
| TKR15H22-30W40R50 | TKR15H22-30W40R50 | L | 248 | - | 10日間 |
| TKR15H22-30W40R75 | TKR15H22-30W40R75 | L | 248 | - | 10日間 |
| TKR15H22-30W60R40 | TKR15H22-30W60R40 | L | 276 | - | 10日間 |
| TKR15H22-30W60R50 | TKR15H22-30W60R50 | L | 276 | - | 10日間 |
| TKR15H22-30W60R75 | TKR15H22-30W60R75 | L | 276 | - | 10日間 |
| TKR15H22-30W20R40ETL | TKR15H22-30W20R40ETL | L | 219 | - | 10日間 |
・ケーブルベヤ本体の価格は、標準色、1リンク当たりの価格です。
