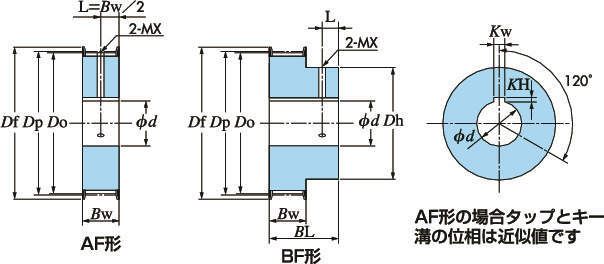

BF
-
![]()
BF
-
![]()
AF
・軸穴仕上、キー溝、タップ加工済みですからご購入後そのままご使用いただけます。
共通仕様
| プーリピッチ | 5.0mm |
|---|---|
| 材質 | プーリ本体：機械構造用炭素鋼 フランジ：SPCC |
| 仕上軸穴公差 | H7 |
| 付属品 | セットスクリュー |
椿本チエイン
タイミングプーリ｜PXフィットボアプーリ P5M
詳細仕様
232件の型式
| 型式 | 歯形 |
プーリ 形状 |
材質 | 歯数 |
使用 ベルト幅 (mm) |
ピッチ円直径 Dp (mm) |
歯先円直径 Do (mm) |
フランジ外径 Df (mm) |
ハブ直径 Dh (mm) |
Bw (mm) |
BL (mm) |
L (mm) |
軸穴径 φd (mm) |
キー Kw×KH (mm) |
タップ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PT26P5M10AF-H018N-J06D3M06 | P5M | AF | 機械構造用炭素鋼 | 26 | 10 | 41.38 | 40.24 | 47 | - | 16 | - | 8 | 18 | 6×2.8 | M6 |
| PT26P5M10AF-H019N-J06D3M06 | P5M | AF | 機械構造用炭素鋼 | 26 | 10 | 41.38 | 40.24 | 47 | - | 16 | - | 8 | 19 | 6×2.8 | M6 |
| PT26P5M10AF-H020N-J06D3M06 | P5M | AF | 機械構造用炭素鋼 | 26 | 10 | 41.38 | 40.24 | 47 | - | 16 | - | 8 | 20 | 6×2.8 | M6 |
| PT28P5M10AF-H012N-J04D3M04 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 12 | 4×1.8 | M4 |
| PT28P5M10AF-H014N-J05D3M05 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 14 | 5×2.3 | M5 |
| PT28P5M10AF-H015N-J05D3M05 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 15 | 5×2.3 | M5 |
| PT28P5M10AF-H016N-J05D3M05 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 16 | 5×2.3 | M5 |
| PT28P5M10AF-H018N-J06D3M06 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 18 | 6×2.8 | M6 |
| PT28P5M10AF-H019N-J06D3M06 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 19 | 6×2.8 | M6 |
| PT28P5M10AF-H020N-J06D3M06 | P5M | AF | 機械構造用炭素鋼 | 28 | 10 | 44.56 | 43.42 | 52 | - | 16 | - | 8 | 20 | 6×2.8 | M6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PT26P5M10AF-H018N-J06D3M06 | PT26P5M10AF-H018N-J06D3M06 | P | 7,760 | - | 在庫品 |
| PT26P5M10AF-H019N-J06D3M06 | PT26P5M10AF-H019N-J06D3M06 | P | 7,760 | - | 在庫品 |
| PT26P5M10AF-H020N-J06D3M06 | PT26P5M10AF-H020N-J06D3M06 | P | 7,760 | - | 在庫品 |
| PT28P5M10AF-H012N-J04D3M04 | PT28P5M10AF-H012N-J04D3M04 | P | 8,090 | - | 在庫品 |
| PT28P5M10AF-H014N-J05D3M05 | PT28P5M10AF-H014N-J05D3M05 | P | 8,090 | - | 在庫品 |
| PT28P5M10AF-H015N-J05D3M05 | PT28P5M10AF-H015N-J05D3M05 | P | 8,090 | - | 在庫品 |
| PT28P5M10AF-H016N-J05D3M05 | PT28P5M10AF-H016N-J05D3M05 | P | 8,090 | - | 在庫品 |
| PT28P5M10AF-H018N-J06D3M06 | PT28P5M10AF-H018N-J06D3M06 | P | 8,090 | - | 在庫品 |
| PT28P5M10AF-H019N-J06D3M06 | PT28P5M10AF-H019N-J06D3M06 | P | 8,090 | - | 在庫品 |
| PT28P5M10AF-H020N-J06D3M06 | PT28P5M10AF-H020N-J06D3M06 | P | 8,090 | - | 在庫品 |
